常见传感器的作用知识点题库

传感器担负着信息采集的任务，以下不属于传感器任务的是（）

A . 将力学量转变成电学量 B . 将热学量转变成电学量 C . 将光学量转变成电学量 D . 将电学量转变成力学量

热电偶可以测量（）

A . 压力 B . 电压 C . 温度 D . 热电势

【加试题】智能手机之所以功能强大，其中很多地方要归功于多种多样的传感器，关于手机传感器下列说法不正确的是（）

A . 喇叭声是传感器，能将声信号转化为电信号 B . 光线传感器能将光信号转化电信号，让手机拍照时能获得实时光照数据 C . 压力传感器能将压力转化为电信号，可以检测手指按压屏幕的力度 D . 指南针是利用磁敏传感器，可以检测磁场强度和方向

如图所示的汽车雨刮器在雨下得较大时刮水的频率就较高，而在雨下得较小时刮水频率度就稍低些。这是因为装了雨量感应器。其发射部分中有一个发光二极管，它发出一束锥形光线，这束光穿过前挡风玻璃。当挡风玻璃上没有雨水、处于干燥状态的时候，几乎所有的光都会反射到一个传感器上，当下雨的时候，挡风玻璃上会存有雨水，一部分光线就会发生漫反射、折射等偏离，从而检测到了雨水的存在。这里的传感器最可能是( )

A .

B .

C .

D .

如图是某研究所的温度控制系统。其工作过程是：控制器接收到室外与室内的温度传感器的检测信息进行比较后得到偏差值，与温度差设定值比较，如果有偏差，则指令电机打开泵体并调节输人的热气或冷气的大小，以实现室外与室内恒定的温度差。完成下列问题：

（1）该温度控制系统的控制手段与控制方式分别是、。
（2）该控制系统有两个温度传感器，其中室内温度传感器是作为，室外温度传感器是作为。(在“①反馈检测装置；②输入装置；③输出装置”中选择合适的选项，将序号填入横线中)
（3）如果把室外温度传感器移入室内，与室内温度传感器放在一起，将会产生的结果是(在“①不断地运行；②不运行；③控制器逻辑混乱而损坏”中选择合适的选项，将序号填入横线中)。
（4）下列不属于该控制干扰因素的是(在“①空调外机对准该装置的室外温度传感器；②室内温度突变；③调整设定的温度差”中选择合适的选项，将序号填入横线中)。

如图所示，R₁为定值电阻，R₂为负温度系数的热敏电阻(负温度系数热敏电阻是指阻值随温度的升高而减小的热敏电阻)，L为小灯泡，当温度升高时，下列说法错误的是（）

A . R₁两端的电压增大 B . 电流表的示数增大 C . 小灯泡的亮度变强 D . 小灯泡的亮度变弱

传感器担负着信息采集的任务，下列描述错误的是（）

A . 将力学量(如形变量)转变成电学量 B . 将热学量转变成电学量 C . 将光学量转变成电学量 D . 将电学量转变成力学量

下列传感器作用的描述中，不正确的是（）

A . 力敏传感器接受作用力信息，并转化为电信号 B . 磁敏传感器接受磁场信息，并转化为电信号 C . 超声波传感器接受位置信息，并转化为电信号 D . 位移传感器接受位移信息，并转化为电信号

电容式传感器是用来将各种非电信号转变为电信号的装置。由于电容器的电容C取决于极板正对面积S、极板间距离d以及极板间的电介质这几个因素，当某一物理量发生变化时就能引起上述某个因素的变化，从而又可推出另一个物理量的值的变化，如图所示为四种电容式传感器的示意图，关于这四个传感器的作用，下列说法中，不正确的是（）

A . 图甲中的传感器可以用来测量角度 B . 图乙中的传感器可以用来测量液面的高度 C . 图丙中的传感器可以用来测量压力 D . 图丁中的传感器可以用来测量速度

如图所示是由基本逻辑电路构成的一个公路路灯自动控制电路，图中虚线框内M是一只感应元件，已知光敏电阻随光强增大而电阻减小，热敏电阻随温度增大而电阻减小，虚线框N中使用的是门电路。则（）

A . M为光敏电阻，N为与门电路 B . M为光敏电阻，N为非门电路 C . M为热敏电阻，N为非门电路 D . M为热敏电阻，N为或门电路

电梯为居民出入带来很大的便利，出于安全考虑，电梯都设置超载自动报警系统，其工作原理如下图所示。当力敏电阻R₂受到的压力F增大时，其阻值减小，控制电路中的电流增大，从而使电磁铁的磁性增强。电梯超载时，衔铁被电磁铁吸住，触点K与触点________接触，电铃________，电梯________。已知压敏电阻R₂的阻值随压力F大小变化如下图所示。

A . 触点A 不报警运行 B . 触点B 不报警不运行 C . 触点A 报警不运行 D . 触点B 报警不运行

如图所示的控制系统示意图中，卷帘门上方的超声波传感器检测汽车开出的距离当超过一定的距离时，可编程控制器PLC给电动机发送指令，使电动机转动并带动据示意图和描述，完成以下任务：

（1）该系统的控制手段和控制方式分别属于和（在“①手动控制；②自动控制；③开环控制；④闭环控制”中选择合适的选项，将序号填写在横线处）；
（2）该系统的被控对象是（在“①卷帘门；②电动机；③汽车”中选择合适的选项，将序号填写在横线处）;
（3）该系统示意图中装在卷帘门两侧的发射灯和光敏传感器的作用应该是（在“①实现白天超声波控制卷帘门系统起作用，晚上不起作用；②当汽车开到卷帘门中间时，汽车挡住发射灯的光线，卷帘门开始关；③防止超声波传感器出现故障时，汽车在卷帘门下方，卷帘门不会被关闭”中选择合适的选项，将序号填写在横线处）；
（4）为了确保卷帘门关到底部时准确地停下来，对该系统优化的有效措施是和在“①修改PLC程序，采用PLC内部定时器控制电动机，改用精确度高的电动机；②增加速度传感器并与系统相连，降低电动机的转速；③卷帘门的底部安装限位开关并与系统相连；④提高超声波传感器的灵敏度”中选择合适的选项，将序号填写在横线处）。

在如图1所示电路中M是电动机。据此请完成问题。

（1）图1中的A和B两点对应图2中的（）

A . 1和2 B . 4和5 C . 3和5 D . 3和4
（2）该电路图实现的功能可能是（）

A . 温度升高，自动将衣物晒到窗外 B . 光线充足，自动将衣物晒到窗外 C . 下雨时，自动将衣物收回室内 D . 有人靠近时，自动开门

如图所示是一个恒温箱的温度控制电路，R_t1和R_t2为同一规格型号的热敏电阻。关于此恒温箱温度控制电路，以下说法中不正确的是（）

2脚输入电压	6脚输入电压	3脚输出电压
		高电平
		保持原来状态
		低电平
		禁用

A . R_t1和R_t2为正温度系数的热敏电阻 B . R_p1调节下限温度，R_p2调节上限温度 C . 要调高上、下限温度，分别调节R_p1和R_p2的滑动触点上移 D . 当温度下降到上、下限温度之间时，V₁不亮V₂亮

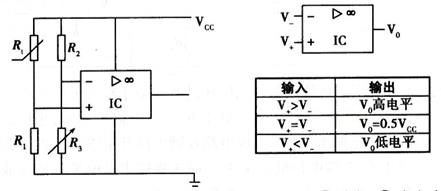

【加试题】如图所示是小明设计的温度报警装置部分电路，其中IC是运算放大器，输入输出逻辑关系见表格，R₁是负温度系数热敏电阻。当温度达到或超过40℃时，要求该报警装置发出声、光报警信号。请完成以下任务：

（1）当温度升高时，R₁的电阻值将（在①增大；②减小中选择一项，将序号填写在横线处）
（2）当温度达到或超过40℃时，要求发光二极管V₁发光，请根据电路的逻辑关系在a，b，c三点中选择合适的点连接V₁和R₄。
（3）运算放大器不能直接驱动蜂鸣器报警，请根据电路的逻辑关系选择合适的三极管（NPN型或PNP型，采用共发射极接法），在虚线框中画出蜂鸣器驱动电路。
（4）在测试中发现温度超过40℃时还没有报警，现要对电路重新调试，调试步骤如下：
A.将放入盛有冷水的烧杯，插入温度计，加入热水使水温等于40℃（在①IC；②R₂；③R₁中选择一项，将序号填写在横线处）；

B.，直至报警装置发出声、光报警信号为止（在①减小R₃；②增大R₃；③减小R₁；④增大R₁中选择一项，将序号填写在横线处）。

恒温自动干衣机，可在烘衣服时维持温度恒定，避免衣服被烧坏，其温度控制系统方框图如下。请按要求完成问题：

（1）恒温自动干衣机里的温度传感器的作用是（）

A . 加热 B . 设定温度 C . 控制 D . 检测反馈
（2）恒温自动干衣机控制类型是（）系统。

A . 自动、开环 B . 自动、闭环 C . 人工、开环 D . 人工、闭环
（3）实际温度是恒温自动干衣机控制系统的（）。

A . 输入量 B . 控制量 C . 被控量 D . 执行器

如图所示是小明设计的温度控制指示电路，其中CF741是运算放大器，输入输出的逻辑关系见图中表格，Rt是正温度系数热敏电阻。当温度达到或高于30℃时发光二极管发光，反之不发光。下列关于该电路的说法中不正确的是( )

A . V3＝V2时，6脚电位为＋6V B . 温度升高时，Rt阻值增大 C . 实际温度低于30℃时，6脚为高电平 D . VT1导通时，发射极电位低于集电极电位

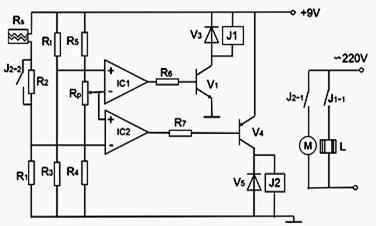

如图所示是小明设计的热带水果仓库温湿度控制电路，当仓库温度过低时开启电热器加热，当仓库湿度过大时，开启风扇除湿。其中Rt为热敏电阻， Rs 为湿敏电阻；IC1、IC2为电压比较器，当 V+>V-时输出高电平，当 V+< V-时输出低电平。根据电路图及描述，完成小题。

（1）下列关于该控制电路的分析中，正确的是（）

A . Rt 为负温度系数热敏电阻 B . J2-2 的作用是可使风扇不频繁的启动 C . Rp 滑动触点适当上移，温度控制影响较大湿度控制影响较小 D . R4 换成阻值稍小一点，湿度控制影响较大温度控制影响较小
（2）该控制电路正常使用一段时间后，除湿控制系统出现故障，无论湿度怎样变化，风扇一直在转，而温度控制系统工作正常。下列故障原因分析中正确的是（）

A . R1 虚焊 B . Rp 接触不良 C . J2-2 始终闭合着 D . 湿敏电阻引脚被腐蚀断了

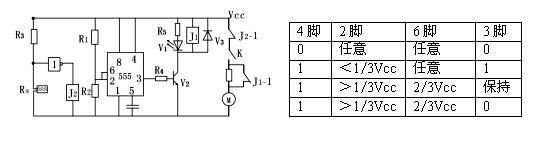

如图所示是小明设计的电动牙刷电路，电路中R1、R2中有一个为压力传感器。开关K按下时电动机工作，当压力传感器检测到压力过大时，电动机转速会变慢，以免压力太大伤害牙齿。下列分析中，正确的是（）

A . 当压力过大时，V1不发光 B . 增大R3可以改变压力设定值 C . Rs检测有水时，电动机转速会变慢 D . 当R2为压力传感器时，其阻值随着压力增大而减小

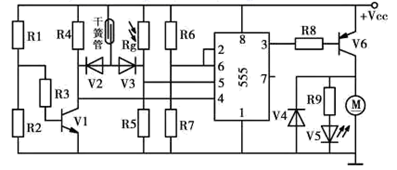

如图所示是小明设计的自动关窗电路，下雨或傍晚时电机转动，带动窗扇移动。窗户完全关闭时，干簧管闭合。下列分析中正确的是（）

555功能表

4脚	5脚	2脚	6脚	3脚
低电平	任意	任意	任意	低电平
高电平	Vct	< $\text{[math]}$ Vct	任意	高电平
高电平	Vct	> $\text{[math]}$ Vct	>Vct	低电平
高电平	Vct	> $\text{[math]}$ Vct	<Vct	保持

A . 干簧管闭合时，V6导通 B . 增大R6，减小下雨时关窗信号的设定值 C . 傍晚V5始终不发光，应增大R8 D . R1是湿敏电阻，阻值随湿度的增大而减小
