生活中我们常用到下列物品，哪一个属于闭环电子控制系统（）

A . 感应式水龙头 B . 电冰箱的温度控制 C . 马桶水箱水位控制 D . 家用电取暖器

如图所示，当温度低于设定温度时，电热丝加热；当温度高于一定的温度，电热丝停止加热。下列说法不正确的是（）

A . 二极管V₂反接的目的主要是保护三极管V₁ B . 电压比较器可以实现模拟信号转化为数字信号功能 C . 若想调高设定温度，可以将R_P2滑片向下调节或R_P4滑片向上调节 D . 电路中电阻R若采用可调电阻，能对温度的设定产生影响

如图所示是小明设计的暗室报警电路。当暗室门被打开，光线强度达到一定时，蜂鸣器发出报警声。IC₁的特性：U₊>U_时．U₀为高电平：U₊<U_时，U₀为低电平。IC₂的特性；2脚电位低于V_CC“的三分之一时，3脚输出高电平；6脚电位高于V_CC的三分之二时，3脚输出低电平。请根据描述和电路图完成下列任务：

（1）当光线由弱变强时，光敏电阻R_g的阻值(在“A ．增大；B ．减小；C ．不变”中选择合适的选项，将序号填入横线处)；
（2）继电器J-2触点闭合时的作用是(在“A ．使二极管V，反向截止；B ．使555集成电路3脚保持高电平输出；C ．使蜂鸣器在暗室门关闭后继续报警”中选择合适的选项，将序号填入横线处)；
（3）小明搭建了测试电路，发现蜂鸣器始终不响。下列原因中可能造成该现象的是(在“A ．555集成电路3脚被接地；B ．二极管V₂虚焊；C ．电阻R₄短路”中选择合适的选项，将序号填入横线处)；
（4）小明搭建电路后，发现光线很强时才会报警，现在需要实现光线较弱时能报警，以下调节方法中不恰当的是(在“A ．增大R_P1 ， B ．增大R_P2 ， C ．增大R_P3”中选择合适的选项，将序号填入横线处)；
（5）在测试过程中，小明将555集成电路损坏，准备用三极管来代替。请你帮助小明选择合适的三极管(NPN型或PNP型)，在虚线框中画出你所选择的三极管，并采用共发射极接法完成电路的连接。要求保持电路原有功能。

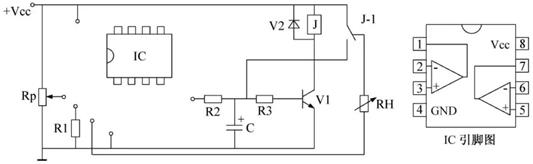

【加试题】小明设计了如图所示的过载保护实验电路。调整负载电阻RH的阻值，当流过RH的电流超过允许值时自动断开负载电源，并保持在断开状态。请根据电路图及其描述完成以下任务。

（1）要增大流过RH的电流允许值，以下调整可行的是、(在A .Rp的滑动触点向上移;B .Rp的滑动触点向下移;C .减小R1的阻值;D .增大R1的阻值;E .减小R2的阻值中选择合适的选项，将序号填入横线处);
（2）小明准备搭建测试电路，请你帮他完成比较器的连接
（3）小明搭建电路后进行测试，发现电流超过允许值时，继电器不能保持在吸合状态，出现反复吸合释放，不能稳定地将负载电源断开。故障的原因可能是(在A .J-1的常开触点和常闭触点接反;B .R3阻值过小;C .J-1的常开触点和R3之间断路中选择合适的选项，将序号填入横线处)
（4）小明对电路作了部分调整，改用一个三极管和一个电阻来维持过载后负载电源的断开状态。请你帮助小明设计该部分电路，并在虚线框内画出。

如图所示是热带鱼鱼缸温度电子控制电路图，当水缸内的热敏电阻检测出水温高于最高设定水温时，水缸内的加热丝就停止加热；当水缸内的热敏电阻(负温度系数)检测出水温低于最低设定水温时，水缸内的加热丝就加热，使水温稳定在一定范围内。(注：水温低时，集成芯片555输入端2、6脚电位很低，输出端3脚为高电平，继电器J吸合，电热丝通电加热。)将热敏传感器R_t放入设定水温的水中，不管怎么调电位器R₁和R₂ ，电热丝都不通电加热，下列原因不可能的是（）

A . 二极管V接反了 B . 热敏电阻R_t断路 C . 继电器J线圈内部断路 D . 输出端3脚与继电器线圈虚焊
