控制与设计 知识点题库

下列事例中，属于黑箱方法的是（   ）

如图所示是一款盲人声呐智能手表，手表内的声呐和传感器测量障碍物与人的距离，并将信号发送给微处理器，随着盲人与障碍物距离的缩短，手表上的震动马达震动加快，使手表的震动频率加快。关于该控制系统下列说法中不正确的是（ ）

如图所示为恒温温泉池，池内水温保持在26－28℃。当温度低于设定值的下限(26℃)时，控制器发出信号，热泵以制冷剂为热媒，在空气中吸收热能(在蒸发器中间接换热)，经压缩机将低温位的热能提升为高温位热能，加热池水 (在冷凝器中间接换热)，当温度高于设定值的上限(28℃)时，停止加热。从而池内水温保持在26－28℃。请根据描述，完成以下任务：

为方便人们出入，一些医院、宾馆等场所都安装了自动门。当人走近门时，红外装置检测到人体热辐射发出的红外信息，控制电路接收信号并发出指令，启动电动机将门打开，反之门关闭。下列关于该自动门控制系统的分析中说法正确的是（   ）

如图所示是一款医用注射泵，工作时，单片机系统发出控制脉冲使步进电机旋转，而步进电机带动丝杆将旋转运动变成直线运动，推动注射器的活塞进行注射输液，实现高精度，平稳无脉动的液体传输。注射速度可由操作人员通过键盘操作进行设定。注射泵启动后，CPU借助于D/A转换提供电机驱动电压。电机旋转检测电路为一组光电耦合电路，通过电机的旋转产生脉冲信号，这一脉冲信号反馈到CPU，CPU根据这一反馈控制电机电压，以便获得设定的转速。下列分析中，不正确的是（  ）

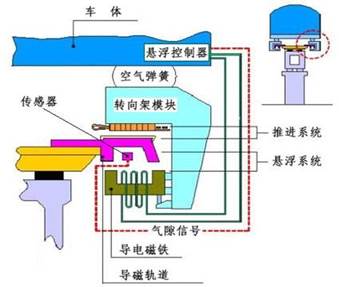

如图所示是磁悬浮列车浮力控制原理示意图：装在车辆转向架上的导电磁铁（悬浮电磁铁）与导轨上的铁磁轨道（导磁轨道）相互吸引，磁场浮力使车辆浮起。传感器实时测量车辆浮起的实际间隙返回给悬浮控制器，比较后精确地控制电磁铁中的电流，使车体与导轨之间保持10毫米左右的间隙。请根据上述说明，完成下列任务（将序号填写在横线处）

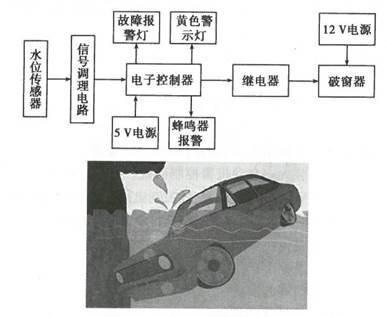

如图所示是某汽车自动破窗系统工作示意图。水位传感器采集的落水车辆水位信号，经信号调理电路转换后，传送至电子控制器，与设定的水位危险阈值进行比较。若超过危险阈值则点亮黄色警示灯，以提醒乘员车辆出现落水险情；若水位持续超过危险阈值的时间T大于设定时间T_设 ， 车内蜂鸣器鸣叫；在蜂鸣器鸣叫时间M后，电子控制器向继电器发出指令，启动破窗器，从而帮助车内人员逃生。

如图所示的是一款自动伸缩式遮阳篷，当传感器检测到雨水、阳光时，将感应信号发送给控制器，启动电机展开遮阳篷。关于该控制系统，下列说法中不正确的是（  ）

如图所示是一款宠物医院专用手术台。采用了微电脑控制，先进的电动液压传动技术，替代了传统的电动推杆传动技术，产品结构独特，操作简单，安全可靠。

根据描述及图示，完成以下任务：

如图所示为恒温温泉池，池内水温保持在26－28℃。当温度低于设定值的下限（26℃）时，控制器发出信号，热泵以制冷剂为热媒，在空气中吸收热能（在蒸发器中间接换热），经压缩机将低温位的热能提升为高温位热能，加热池水（在冷凝器中间接换热），当温度高于设定值的上限（28℃）时，停止加热。从而池内水温保持在26－28℃。请根据描述，完成以下任务：

  指纹锁是具有身份识别系统的智能锁具，具有方便、快速、精确、防盗等特点。如图所示为一种比较简单的指纹锁的控制系统示意图。请根据示意图和描述完成下列小题。

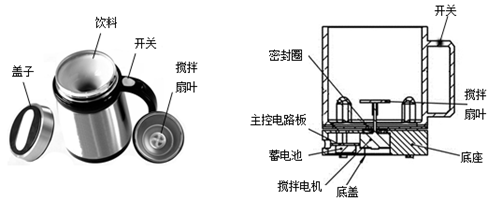

  如图所示为一款饮料搅拌杯，在它的底座中装有主控电路板、搅拌电机、蓄电池等部件，搅拌电机的输出轴上装有搅拌扇叶，当按下杯柄上的开启按钮，杯底的电动机带动搅拌扇叶转动，迅速搅拌咖啡、豆奶等饮料，根据用户按压开关的轻重程度，还可以调节搅拌的速度。



请根据示意图和描述，完成以下任务：

如图所示为大棚湿度控制系统示意图，该系统由大棚、湿度传感器、数显控制器、大棚增湿器等组成。湿度传感器将检测到的棚内空气湿度转换成电信号传输给数显控制器，与湿度设定值进行比较，当检测到的湿度低于设定值的下限时，数显控制器发出信号，大棚增湿器工作，向大棚喷送高湿气体。当检测到的棚内空气湿度高于设定值的上限时，数显控制器发出信号，大棚增湿器停止工作，从而达到自动控制棚内空气湿度的目的。该湿度控制系统，控制量为（   ）

如图所示是水箱液位控制系统，当水箱出水量大时，水位下降浮子下沉，带动活塞偏离进水口位置，此时进行补水直到水箱里的水位上升到给定水位，浮子上浮，活塞归位。在这个系统中，浮子、活塞以及两者之间的连杆机构组成一个杠杆系统。回答以下问题：

利用遥控器转换电视频道的过程中，它的控制器、执行器和被控对象分别是：（    ）

如图所示是一款智能晾衣架，具有无线、语音、随手轻触控制升降、大面积高光渐亮，独特伸缩杆，母婴挂钩、烘干、除菌等功能。其中随手轻触升降控制子系统的控制过程是：晾衣杆下降到合适高度时，手轻轻一托，电子芯片接受到传感器传递的轻托信号后，下达指令给静音电机，静音电机停止转动，晾衣杆停止下降；挂好衣物后，手向上一推，电子芯片接收到传感器传递的轻推信息后，下达指令给静音电机，静音电机开始转动，晾衣杆开始上升。请根据示意图和描述，完成以下任务。

下列设备属于开环电子控制系统的是(  )

如图所示为太阳能热水器的原理图，阳光充足时，利用太阳能加热。天气不好时，可使用电加热器辅助加热。请根据示意图及其描述完成下面小题。

有一款全自动洗衣机，洗衣时，先加入洗衣粉，选择洗衣方式然后按下启动，洗衣机开始工作（加水、洗涤、脱水、漂洗、再加水、再漂洗、再加水、再漂洗、然后脱水），最后洗衣机停止工作。该过程的控制属于（  ）

如图所示某校高二（2）学生董小意设计的自动灭火控制系统。

用日光灯里的起辉器的双金属片作感温元件，当点燃蜡烛时，火苗燃烧着，感温元件感知温度升高，感温元件会接通电路，将灭火风扇启动，将蜡烛吹灭，感温元件随之不受到火焰的烘烤，温度降低，感温元件随即自动断开电路，风扇自动停转。



请回答以下：
