如图所示为缺失了控制装置的温水自动供应系统，该系统进水分为冷水(10 ℃)与热水(90 ℃)，但进水量不稳定，要求通过该系统后保持恒定的出水量和预设的出水温度，以下对该系统的修复方案中，合理的是（）

A .

B .

C .

D .

某花农拟建一间养花温室，该温室的环境调节系统应能根据不同的花种和生长期对环境的要求，灵活地调节室内环境以满足其生长发育的需求。这个事例说明了（）

A . 组成温室的各个部件必须都是高科技产品，否则就实现不了整体功能 B . 温室是一个封闭系统，不需要和外界进行信息、物质和能量的交换 C . 温室系统的设计，首先要明确其目的，否则就无法形成一个良好、有序的系统 D . 温室系统的设计要更多地考虑局部，对全局可以考虑得少一些

“田忌赛马”是大家所熟悉的故事，从技术的角度分析“田忌赛马”应该属于（）

A . 系统的结构 B . 系统的优化 C . 流程的优化 D . 控制的优化

这种由相互联系、相互作用、相互依赖和相互制约的若干或部分组成的具有特定功能的有机整体称为。

如图是马桶水箱的内部结构示意图，拨动放水阀手柄打开出水阀放水，水箱的水位下降，浮球下落，进水阀打开进水；当水位上升时浮球被抬高，进水阀堵住进水口停止进水，从而保持水箱的水位，下列关于该水箱系统设计的描述中不正确的是（）

A . 时间长了，链条断裂，体现系统的动态性 B . 若浮球破损，则进水阀可能会一直处于打开状态，水位上升，水将从水箱顶部溢出 C . 拨动放水阀手柄，拉动链条，打开出水阀，体现了系统的相关性 D . 水位调整螺丝可用于锁定浮球的高度，从而设定水箱的水位

如图所示为某品牌智能手环，支持通话功能，能记录佩戴者的健身数据，进行计步、测距、记录卡路里燃烧量等操作，帮助我们进行健身，同时也加入了睡眠监测功能，可设定闹钟等。这款手环支持与大部分智能手机匹配，在待机方面充电5小时即可工作4天。请完成第(1)～(2)题。

（1）关于该系统，下列说法中正确的是（）

A . 经历长期充放电之后，电池容量下降，体现了系统的整体性 B . 该手环支持与大部分智能手机匹配，体现了系统的相关性 C . 支持通话功能，体现了系统的环境适应性 D . 该手环能记录佩戴者的健身数据，帮助我们进行健身，体现了系统的目的性
（2）该手环佩戴在人的手腕，洗手时容易被水渗入到手环内部的电子元件，造成手环的损坏。要对该系统进行优化，其约束条件是（）

A . 设计人员的水平 B . 手环的制造成本 C . 密封件的选用 D . 新型防水技术的掌握

舟山跨海大桥于2009年12月25日正式通车，大桥建成后，使舟山更紧密地融入长三角经济圈。大桥设计要求最大能抗17级超强台风，最大通航等级为5万吨级，使用年限为100年。在大桥施工时为了保证质量、缩短工期、降低成本，需要对工程进行优化。下列属于影响系统优化的因素是（）

A . 抗台风等级 B . 最大通航等级 C . 工程项目的管理水平 D . 使用年限

物联网是新一代信息技术的重要组成部分，也是信息化时代的重要发展阶段。物联网就是物物相连的互联网。从系统的角度分析，下列说法中不正确的是（）

A . 物联网能实现物与物之间的信息交换和通信，体现了系统的目的性 B . 货物站、网络、计算机之间会相互影响，体现了系统的相关性 C . 根据用户需求，物联网可以切换工作状态，体现了系统的动态性 D . 当网络不通时，会造成物物之间的联系中断，体现了系统的整体性

如图所示是一款智能伸缩晾衣架控制系统的结构示意图：主要由支架上的总开关、电机、驱动装置、自动控制装置和感应装置等组成。晾衣架可以根据天气变化和衣服的干湿程度自动收回和伸出晾衣杆。

（1）图中a处的连接方式是（在“A .刚连接；B .铰连接；C .既可相对转动又能相对移动的连接方式”中选择合适的选项，将序号填入横线处）。
（2）该控制系统的控制手段和控制方式分别是和（在“A .自动控制；B .人工控制；C .闭环控制；D .开环控制”中选择合适的选项，将序号填入横线处）。
（3）该控制系统的被控对象是（在“A .衣物；B .电机；C .驱动装置；D .晾衣杆”中选择合适的选项，将序号填入横线处）。
（4）该控制系统的感应装置可以选用（在“A .光敏传感器；B .热敏传感器；C .光敏和湿敏传感器；D .热敏传感器和湿敏传感器”中选择合适的选项，将序号填入横线处）。
（5）在设计该系统时要考虑自动运行这一目标的实现，同时要兼顾降低智能晾衣架的成本、符合人机关系等目标，这体现了系统分析的原则（在“A .整体性；B .目的性；C .科学性；D .综合性”中选择合适的选项，将序号填入横线处）。

如图所示是一款自动避障小车控制系统。传感器采集障碍物的信号，并将采集的信号传到控制电路板，控制电路板根据预设的程序指令，控制电动机开启工作，带动车轮绕过障碍物，从而实现避障功能。从系统结构和优化角度分析，下列说法中不合理的是（）

A . 传感器可以看成是该系统的一个要素 B . 该小车具有避障功能，体现了系统的目的性 C . 电源电压是优化该控制的一个约束条件 D . 既要降低成本，又要保证质量，体现了系统分析的整体性原则

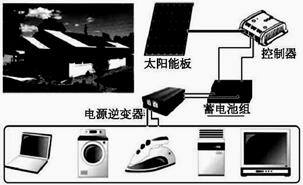

如图所示的是家庭太阳能光伏发电系统，它由太阳能板、控制器、电源逆变器、蓄电池组等组成，所发的电可供家中电冰箱、洗衣机、电脑等使用。下列说法中正确的是（）

A . 该太阳能光伏发电系统不存在子系统 B . 太阳能板电能转化率的高低直接决定了该系统的推广价值，体现了系统的整体性 C . 该太阳能光伏发电系统最受人囗稀少、边远地区人们的欢迎，体现了系统的环境适应性 D . 既要考虑蓄电池更多储能，又要考虑使用安全等，体现系统分析的整体性原则

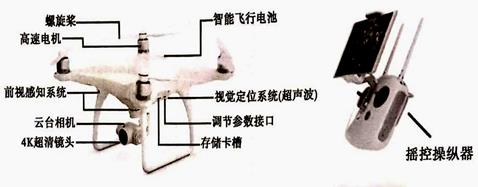

如图所示为某型号无人机系统（左图为飞行器，右图为遥控操纵器），无人机根据遥控操纵器发出的指令，实现上下左右飞行、空中悬停、拍摄图像或视频等动作。请根据示意图及其描述，完成小题。

（1）从系统的角度分析，下列说法中合理的是（）

A . 设计无人机时，要兼顾多方面限制因素，以实现整体性能最优 B . 无人机系统只可以分为飞行子系统和拍摄子系统 C . 空中悬停时，定位系统时刻探测高度数据并进行计算、比对，做出调整，体现了系统分析的科学性原则 D . 随着飞行器越飞越高，遥控操纵器与飞行器之间的信号传递会越来越弱，体现了系统的动态性
（2）空中悬停是指地面遥控操纵器发出悬停指令，飞行器接收指令并以当前位置为悬停点，通过各部件的综合作用，保持悬停点基本不变。以下对空中悬停位置的精度控制没有影响的是（）

A . 定位传感器的精度 B . 控制电路的性能 C . 高速电机的性能 D . 螺旋桨的大小

2018年10月16日，华为在上海召开发布会，发布了华为手机Mate 20Pro等—系列产品．华为Mate 20系列凭借麒麟980、徕卡三摄等多项黑科技响彻海内外，除此之外，华为还发布了一款智能穿戴类产品——HUAWEI WATCH GT智能手表。从系统特性看，区别手表和手机的主要标志是（）

A . 系统的整体性 B . 系统的相关性 C . 系统的目的性 D . 系统的环境适应性

如图所示是冰箱温度控制示意图。通过温度调节旋钮设定温度，当电冰箱压缩机停止工作后，蒸发器表面温度逐渐上升，感温包和膜盒内的感温剂气体的温度也随着上升，压强增大，使传动膜片向外伸胀，通过连杆使触点闭合，电路接通，压缩机开始制冷，使电冰箱内的温度下降。请根据示意图及描述完成下面小题。

（1）下列关于冰箱温度控制系统的分析中不正确的是（）

A . 压缩机的性能是影响该系统优化的因素 B . 感温包的灵敏度影响着冰箱温度控制精度，体现了系统的整体性 C . 温度调节旋钮能设定一定范围的温度值，体现了系统的动态性 D . 设计时根据主弹簧的各项指标来确定传动膜片、动触点的最佳位置，体现了系统分析的科学性原则
（2）下列关于冰箱温度控制系统的分析中正确的是（）

A . 执行器是压缩机 B . 被控对象是蒸发器 C . 检测装置是弹簧 D . 调节旋钮的转动角度是干扰因素

某学生小组走进社区进行社区服务，他们需要依次完成以下几项任务：A到社区服务中心报到并领取工具(10分钟)；B清扫小区内道路(40分钟)；C清理宣传栏小广告并张贴防诈骗宣传海报(30分钟)；D修剪花园绿植(30分钟)；E收集并倾倒全部垃圾(20 分钟)；F归还工具并集合(10分钟)。请你对此流程进行优化，并按要求完成下列各题。

（1）画出合理的用时最短的方框流程图，并计算时间。(用各环节前的代码表示)
（2）写出该流程优化的目的和意义。
（3）针对此优化，根据系统分析的原则进行系统分析。

如图所示是感应线圈自动绕线机的局部结构示意图(在A 点处连接在一起工作)，其均匀绕线的原理是：电机通过皮带带动凸轮1转动，摇臂2通过弹簧4的作用紧贴在凸轮外轮廓做往复运动，摇臂2上端开有凹槽，轴3顺时针转动，线通过摇臂的凹槽往轴3上进行均匀绕线。下列关于该系统的说法不正确的是(　　)

A . 该绕线结构能够往轴3上进行均匀绕线，体现了系统的目的性 B . 当弹簧4断裂时，绕线机构不能正常绕线，体现了系统的整体性 C . 电机的转速会影响系统绕线的效率，体现了系统的相关性 D . 凸轮1出现磨损，则绕线出现不均匀的现象，体现了系统的环境适应性

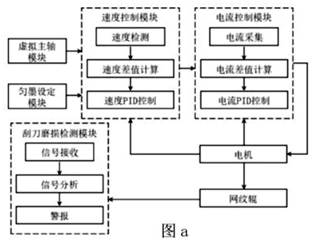

如图a所示是印刷机网纹辊控制系统的逻辑框图。包括虚拟主轴模块、匀墨设定模块、速度控制模块、电流控制模块、刮刀磨损检测模块等组成。其中刮刀磨损检测模块(如图b)工作原理及过程为：刮刀表面由内至外依次涂有红、蓝、绿色三层荧光材料，刮刀磨损后相应的荧光粉会被网纹辊粘附上，通过激光的激发作用，使得荧光粉发出荧光，当光照强度传感器检测到红色荧光时磨损分析装置即可得知刮刀的磨损程度超过预设值，进而控制警报器发出警报提醒，促使管理人员更换刮刀。请根据示意图及其描述完成下面小题。

（1）下列关于网纹辊控制系统分析中正确的是( )

A . 网纹辊控制系统包括印刷状态、保持状态以及停止状态体现了系统的整体性 B . 电流控制模块根据速度调控量调控电机的电流大小体现了系统的相关性 C . 为避免网纹辊上的水墨凝固，网纹辊保持转动状态，体现了系统的动态性 D . 减少网纹辊转动时的“打滑”情况属于系统优化的影响因素
（2）关于刮刀磨损检测警报模块控制系统，下列分析中不恰当的是( )

A . 控制手段为自动控制 B . 控制方式为开环控制 C . 单色滤光片也有红、蓝、绿三种颜色 D . 被控对象为刮刀

如图所示是一种钢板剪切机的控制示意图，剪切机构安装在切台上。其工作过程：上下送料轮推动钢板向前移动，测量轮采集送料速度和长度信息，控制器根据接收到的信号控制剪切机构切断钢板，得到所需长度的板料。请根据示意图和描述，完成以下任务：

（1）系统设计时，需要对送料速度、剪切刀的剪切速度等参数进行建模和定量分析，体现了系统分析的（在“A .整体性原则；B .科学性原则；C .综合性原则”中选择合适的选项，将序号填入横线处）；
（2）要保证送料轮能顺利送料，合理的措施是（在“A .使送料轮在钢板上施加足够大的压力；B .增大送料轮的转速；C .在送料轮与钢板之间加润滑油；D .使上下送料轮转向相同”中选择合适的选项，将序号填入横线处）；
（3）不属于剪切长度控制系统干扰因素的是（在“A .所需板料长度的改变；B .测量轮工作表面磨损造成的直径减小；C .控制器输出信号异常”中选择合适的选项，将序号填入横线处）；
（4）为了实现剪切钢板时连续送料，提高生产效率，合理的措施是（在“A .剪切的瞬间降低送料速度，剪切完成后恢复到原送料速度；B .剪切机构随钢板同步移动的过程中剪切钢板，剪切完成后快速回移；C .剪切机构不随钢板移动，提高剪切刀的剪切速度”中选择合适的选项，将序号填入横线处）；
（5）图中虚线框中需要安装一对剪刀，下列关于剪切刀的形状和布置方案中合理的是（）

A . B . C . D .

门禁系统主要由控制器、感应式读卡器、电控门锁和开门按钮等组成，其工作原理：读卡头用来读取刷卡人员的智能卡信息（卡号），将接收到的信号转换成电信号送到门禁控制器中，控制器根据接收到的信息，判断该持卡人是否得到过授权在此时间段可以通过大门，根据判断的结果完成开锁、保持闭锁等工作。

（1）小明对门禁系统进行分析，下列说法不正确的是（）

A . 门禁系统可以设定各类人员允许通过大门的时间段，体现了系统的目的性 B . 每隔6个月，技术人员要对门禁系统进行检查维护，体现系统的动态性 C . 出现停电情况，门禁系统能通过自备电源正常工作，体现了系统的环境适应性 D . 设计时先保证门禁系统使用的安全性，再考虑门禁系统使用的成本，体现了系统分析的整体性原则
（2）小明外出学习时经常忘了带智能卡，而不能正常开门，他学习了有关控制系统的知识后，希望通过增加人脸识别装置来实现系统优化，设计时他以门锁为被控对象，下列构思可行的是（）

A . 电子开关可作为系统的输入装置 B . 优化后的门禁系统还存在检测装置 C . 优化后的门禁系统属于闭环控制系统 D . 人脸识别子系统和读卡子系统间互不相关

2018年10月23日，港珠澳大桥开通仪式在广东珠海举行。从系统的角度分析，下列关于该大桥的说法中不正确的是（）

A . 分别由三座通航桥、一条海底隧道、四座人工岛及连接桥隧、深浅水区非通航孔连续梁式桥和港珠澳三地陆路联络线组成，体现了系统的整体性 B . 全路段呈 S 型曲线，桥墩的轴线方向和水流的流向大致取平，既能缓解司机驾驶疲劳，还能提升建筑美观度，体现了系统的环境适应性 C . 所在伶仃洋海域状况是大桥系统设计的约束条件 D . 设有监视全线交通工程设备和线路的监控平台，能实时检测大桥机电设备运行情况，体现了系统的动态性
