结构与设计知识点题库

如图所示的平口钳，钳头有齿口和铡口，当齿口用来紧固螺母、铡口铡断钢丝时，构件的受力形式分别是（）

A . 受剪切，受压 B . 受压，受剪切 C . 受扭转，受压 D . 受扭转，受剪切

孙丽对如图所示的户外垃圾桶结构进行改进。以下措施中不合理的是（）

A . 雨蓬可活动,方便投放垃圾

B . 改变底座的形状,更容易放稳

C . 外桶可环绕轴转动,方便清洗洗

D . 降低外桶固定点,提高稳定性

如图所示是一款移动铅球架，设计时要考虑各种因素，以下设计分析中不合理的是（）

A . 铅球运动员的体重大，铅球架结构要能承受运动员的体重 B . 铅球放置在搁架的两杆间，其间距要考虑铅球的直径 C . 考虑铅球架移动方便，底部要安装方向轮 D . 铅球架的高度，应考虑取放方便

某公司打算设计一欹保温杯，下列可以作为制定该保温杯设计要求的依据是（）

A . 产品要实现的功能 B . 产品的适用人群 C . 产品可能需要的成本 D . 以上都正确

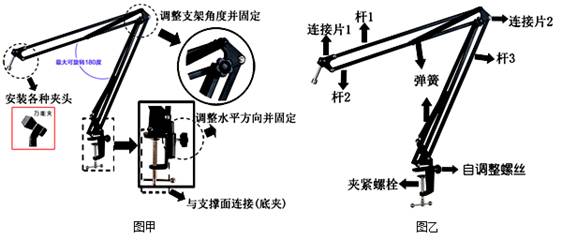

如图所示为多功能话筒支架，采用高强度金属材料，结实耐用。主体支架为双悬臂结构，悬臂之间有弹簧相连，通过自调整螺丝固定，调节方便；底部为旋夹式结构，适应多种桌面厚度，且夹持强度大。根据描述回答问题：

（1）关于该支架的描述，以下说法正确的是（）

A . 底夹固定在桌面上时，夹紧螺栓主要受扭转 B . 支架调成图乙所示时，杆1，杆2均主要受拉 C . 弹簧的主要作用是增强支架形状的稳定 D . 连接片1与杆1，2之间的连接件主要受扭转
（2）从设计与制作的角度分析，以下说法中不正确的是（）

A . 适合用在连接件片1与杆1、2之间的连接件 B . 手工制作底夹上的螺纹孔需要用到的工具 C . 手工制作连接片1、2需要用到的工具 D . 手工制作杆3需要用到的工具

如图所示是某金属圆柱体受力后的形变，发生该形变的原因是（）

A . 受压 B . 受剪切 C . 受弯曲 D . 受扭转

如图所示，当跳板上无人时，跳板是平直的。当运动员在板端起跳时发生了明显的形变。跳板的受力是（）

A . 受压 B . 受弯曲 C . 受拉 D . 受扭转

如图所示为榨汁机的结构模型，通过连杆结构能使冲压头下压，将水果挤压成水果汁。当压杆受到力F作用时，下列关于该结构模型的各构件受力分析中，说法正确的是（）

A . 杆1受拉，杆2受拉，杆3受弯曲 B . 杆1受弯曲，杆2受弯曲，杆3受弯曲 C . 杆1受弯曲，杆2受拉，杆3受压 D . 杆1受拉，杆2受弯曲，杆3受压

一般多层楼房都不配备电梯，老年人上下楼梯不方便，如图，这是某公司研制的简易电梯示意图，电梯安装在墙壁上。人站在电梯的踏板上，抓住扶手启动电梯即可上下楼。请针对该电梯系统回答以下问题：

（1）为了减少电梯不用时踏板占用楼梯空间，合理的措施是。(从以下措施中选择一项：①踏板可翻转；②踏板可拆卸；③减小踏板面积，将序号填写在横线处)
（2）为了加强电梯管理，仅供缴费的住户使用，合理的措施是、。(从下列措施中选择两项：①给缴费的住户配一把钥匙，开锁后可以使用；②采用红外线检测装置，检测到是缴费的住户才能使用；③采用指纹识别，有权限者才能使用；④电梯定时开放，将序号填写在横线处)
（3）在保证电梯安全运行这一目标的同时，要兼顾降低电梯运行成本、符合人机关系等目标，这体现了系统分析的(从以下选项中选择一项：①科学性；②整体性；③综合性，将序号填写在横线处)原则。

如图所示是一款用木板制作的高度可调的工作台，通过抽插几块平板即可调整高度。以下关于该工作台的分析中不正确的是（）

A . 板①与板②之间的连接属于铰连接 B . 板①上放置重物时，板①主要的受力形式为受拉 C . 板①从板③中取材，节约了材料，但减弱了板③的抗弯强度 D . 板③越长，工作台稳定性越好

如图所示是一种夹紧装置示意图。在液压伸缩杆的作用下，通过传动板的转动带动连杆1、连杆2将物体夹紧释放。在物体夹紧过程中，下列说法正确的是( )

A . 传动板采用三角形的形状为了提高结构的稳定性 B . 液压伸缩杆与传动板之间连接为刚连接 C . 连杆1受拉、连杆2受压、转轴受扭转 D . 液压伸缩杆受压、连杆2受压、轴销受剪切

如图所示为一款树脂蒸笼，材质柔软适用于多种规格的蒸锅，可耐高达300℃的高温，非良性导热材料，在食物烹饪好之后可马上将其提出，手指也不会烫伤。下列关于该蒸笼的设计分析和评价中正确的是（）

A . 可耐300℃的高温，主要考虑了“人”的因素 B . 适用于不同规格大小的蒸锅，主要考虑了“物”的因素 C . 烹饪好后可马上提出，主要考虑了“环境”的因素 D . 在蒸锅内使用，设计时需要考虑蒸锅的大小

小明想用方木条制作两个相同的俯卧撑支架，木条间采用榫卯连接。下列是其中一个支架的四种设计方案，从强度角度考虑，其中最合理的是（）

A .

B .

C .

D .

小明想设计一款折叠床。需要时，可作为床；折叠后，可作为椅子使用且占用空间较少。以下产品中，对上述设计提供信息支持较少的是( )

A .

B .

C .

D .

如图所示是一款移动黑板，为了增加其稳定性，合理有效的措施是：（）

A . 支撑直杆采用折叠结构 B . 加大黑板底架的重量 C . 增加黑板的厚度 D . 减小黑板的长度

如图所示，与一般的自行车不同，由于儿童的平衡能力相对比较弱，为了防止翻车，大多数儿童自行车的后轮两侧会各加一个小轮。正常行驶时，两小轮不与地面接触；当车子左倾或右倾时，两轮中的一个就会接触地面，避免翻倒。这是因为（）

A . 轮子越多，结构形状越好，结构越稳定 B . 增大了摩擦力，方便制动停车 C . 降低了重心，增强了结构的稳定性 D . 小车倾斜时增大了结构与地面的支撑面，增强结构的稳定性

光线的明暗会影响驾驶者的视线，在光线较暗的情况下，（）遭遇车祸的概率最高

A . 黑色车子 B . 银灰色车子 C . 白色车子 D . 绿色车子

如图所示的制动结构模型，在轴带动鼓转动的过程中，通过控制臂带动杆1、杆2、杆3、杆4，增大制动块与鼓内壁的摩檫力，从而实现制动。下列分析正确的是（）

A . 制动时，需要向上扳动控制臂 B . 滑块1、滑块2与轴的连接方式为铰连接 C . 在制动过程中，杆1受拉，杆3与杆4受压，制动块受压 D . 在制动过程中，杆1受压，杆2受弯曲，制动块受压

影响结构强度的主要因素有结构的形状、、

如图是外形设计独特的木质衣夹，除了可以用来夹衣服之外，还可以当作小朋友们的玩具。小朋友们可以将自己画中的某些小人、树木或者动物裁剪下来，并给它们搭配上合适的“衣夹腿”，自己设计情节，让美妙的故事“活动”起来。关于这项设计，以下说法中错误的是(　　)

A . 该设计既是技术设计，又是艺术设计 B . 作为衣夹使用，设计时考虑其强度 C . 作为玩具使用，设计时应考虑其稳定性 D . 由于是木质衣夹，衣夹的两部分之间应采用榫接
