技术与设计2 知识点题库

如图所示是某仓储运货工作示意图，运货车的工作过程是：当传感器检测到车上的载货量达到设定值时，控制电路控制电机转动，车驶向卸货平台；当车上的限位开关接触到卸货平台，电机停止转动，车停下等待卸货；当传感器检测到货物被卸，电机反向转动，车返回装货平台。请回答下列各题，填写“ ”处的相应内容。

（1）该运货车的控制方式属于“”（在①闭环控制；②开环控制中选择一项，填写序号）。
（2）该运货车的控制手段属于 (在①手动控制；②自动控制中选择一项，填写序号）。
（3）该控制系统中，若车上与卸货平台相接触的限位开关损坏，可能造成 (在①车到了卸货平台后，电机继续转动；②车到了卸货平台后，不等卸货马上返回装货平台；③传感器无法检测载货量中选择一项，填写序号）。
（4）为了防止装货时载货量达到设定值的瞬间，车就开走，产生危险。针对此情况，以下对该系统进行优化的措施中合适的是 (在①提高传感器的灵敏度；②增加延时装置，装货后延时几秒钟再开动；③降低电机转速中选择一项，填写序号）。

下图所示为一款山地自行车，设计人员对该自行车系统进行了优化，其中不属于针对提高环境适应性的是( )

A . 采用直径较宽、花纹较深的轮胎 B . 鞍座表面采用较软材质 C . 采用多档变速设计 D . 车体加装多种减震装置

如图所示是智能清洁机器人，具有吸尘、防撞功能。吸尘系统用电机带动清扫刷转动，清扫灰尘并将灰尘集中于吸风口处，由吸尘机构制造的吸力将灰尘吸入灰尘存储器中。防撞系统中传感器检测周围的障碍物，单片机对信号加以判断，控制电机驱动轮子改变方向，躲避障碍。如果吸尘系统与防撞系统的被控对象分别为灰尘存储器和轮子，则以下分析正确的是（）

A . 吸尘系统属于开环控制，防撞系统属于闭环控制 B . 吸尘系统的执行器是吸力 C . 防撞系统的传感器可以选用红外传感器 D . 防撞系统的控制器是单片机

广泛应用于医院、车站候车室等公共场所的直饮水机，具有自动加热、保温、净化水质等功能。其工作原理为：当水温没有达到给定值，控制电路发出信号加热器开始工作，直饮水机进入工作状态；当温度与给定值相同时，加热器停止工作。请回答下列问题：

（1）从控制过程中有无人工干预的情形来分，该控制属于控制；按有无反馈分，该控制系统属于控制系统。
（2）该控制系统控制器是，执行器是，被控对象是，输出量是。

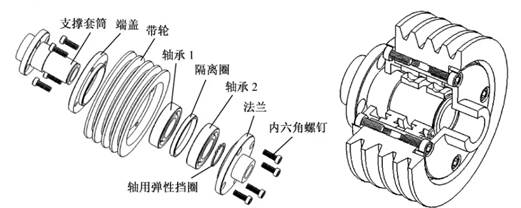

如图所示是一种皮带轮的结构示意图。端盖通过内六角螺钉安装在带轮上，用于轴承在带轮孔内的轴向定位;轴承1、隔离圈和轴承2分别安装在带轮的孔内;支撑套筒从端盖孔中穿过与轴承1、轴承2的内圈配合，并用轴用弹性挡圈固定;法兰通过内六角螺钉安装在带轮上，将轴承固定在带轮孔内。该结构的装配需要以下环节:A.安装轴承1;B.安装端盖;C.安装轴用弹性挡圈;D.安装轴承2;E.安装隔离圈;F.安装支撑套筒;G.安装法兰。请分析该结构和装配工艺，回答以下问题:

（1）合理的装配流程为:B→→→D→→C→(在横线处填写装配环节的序号);
（2）拧紧内六角螺钉，所用的工具是(在下列选项中选择合适的选项，将序号填入横线处);
（3）传动时，传动轴穿过支撑套筒的孔与法兰连接，法兰带动传动轴正转和反转。法兰与传动轴的合理连接形式是(在下列选项中选择合适的选项，将序号填入横线处)。

如图所示的金属探测门，当有人携带金属制品通过时，探测门即发出声音报警。该报警控制系统的控制手段和控制方式属于（）

A . 手动控制、开环控制 B . 自动控制、开环控制 C . 自动控制、闭环控制 D . 手动控制、闭环控制

如图所示为某小车的挂钩连接及受力情况，挂钩与被连板件间由一插销相连。其中插销主要的受力形式是（）

A . 受剪切 B . 受拉伸 C . 受扭转 D . 受弯曲

如图所示是一款木质支架，该支架可用于放置书本或者平板电脑，角度可调，操作者可以选择舒适的操作角度，具有可折叠，便于携带的特点。请根据示意图和描述，完成以下任务：

（1）有了该支架，使用者不需要低头操作，可以防止颈椎病，此外支架角度可调，使用者可以选择合适的操作角度，实现了人机关系的、目标（在A ．高效；B ．舒适；C ．安全；D ．健康中选择合适的选项，将序号填入横线处）。
（2）该支架可折叠，可以减少仓储和运输空间，体现了设计的原则(在A ．技术规范原则；B ．经济原则；C ．美观原则中选择合适的选项，将序号填入横线处)。
（3）以下角度调节木质卡槽方案的设计，其中最合理的是。

A . B . C .
（4）加工角度调节木质卡槽，不需要涉及到的工具是 (在A ．手摇钻；B ．钢丝锯；C ．木工凿中选择合适的选项，将序号填入横线处
（5）图中支撑杆与支架板采用饺连接，合适的连接方式是(在A ．合页；B ．自攻螺钉；C ．螺栓螺母中选择合适的选项，将序号填入横线处)

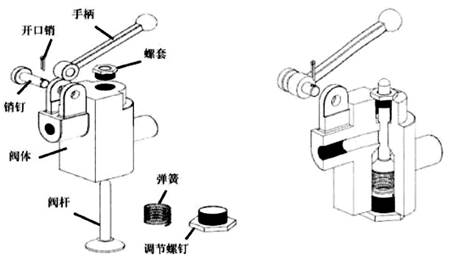

如图所示是一个手压阀门的结构示意图。通过手柄去压阀体内的阀杆，使阀杆下降阀杆锥形面和阀体锥形面分开，从而使阀体左右侧的通孔相连，实行阀门开启。手柄不下压时，阀杆在弹簧的作用下往上顶，阀杆锥形面和阀体锥形面接触左右侧通孔被隔开，实行阀门关闭。该结构装配需要以下环节：A、安装螺套；B、安装弹簧；C、安装阀杆；D、安装调节螺钉；E、安装销钉；F、安装手柄；G、安装开口销；

（1）合理的装配流程为：c→→→A→→→G(在横线处填写装配环节的序号)
（2）在安装开口销的过程中，下列工具最合适的是(在下列选项中选择合适的一项，将序号填写在横线处)
（3）阀杆端部设计成球状结构的主要原因是（）

A . 实现人机关系安全目标 B . 阀杆更好看，体现美观原则 C . 阀杆加工时比较方便 D . 减少手柄下压时的摩擦力

如图所示是雷佳设计的升降式晾衣架系统，下列提出的优化措施中最不合理的是（）

A . 采用两个摇手来分别控制两根晒衣杆 B . 在摇手上设计一个制动装置 C . 摇手设计成可折叠结构 D . 把滑轮位置调高

雷佳对办公室饮水机进行了仔细的观察，发现饮水机热胆内的水是以“烧烧停停”的方式保温的。请完成以下任务：

（1）雷佳画出了饮水机自动保温控制系统的部分框图，请你帮他补充完整；

①②
（2）写出该控制系统的两个可能的干扰因素
①

②
（3）雷佳发现办公室的饮水机经常在没人时电源还开着。为了解决这一问题，他尝试设计了一个能自动控制电源的控制系统，通过红外线传感器获取几米以内的人体热辐射信号来控制电源的开启或关闭。请补全如下框图。
①→控制电路→继电器→电源→开启、关闭

自动门通过红外装置检测到人体信号并传送给控制器的过程是反馈。

现有一块900mm×60mm×3mm的铝板，手工加工一个如图所示的手机托架，中间用于穿电源线的槽宽度为8mm。从加工的效率及所需材料的合理尺寸考虑，下列加工流程中最合适的是（）

A . 划线锯割弯折锉削钻孔 B . 划线锯割钻孔锉削弯折 C . 划线钻孔锉削锯割弯折 D . 划线弯折钻孔锯割锉削

飞机在空中飞行时，时常受到大气对流的影响而产生颠簸，当飞机的检测装置接收到这一信号后，经过控制器的调节，能在很短的时间内调整好飞行状态，克服大气对流对飞机飞行的影响，保持平稳飞行。这个现象说明了系统的什么基本特性（）

A . 整体性 B . 相关性 C . 目的性 D . 动态性

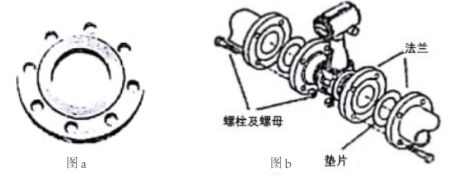

如图a所示是某管道法兰装置的结构示意图。法兰连接是由法兰、垫片及螺栓三者相互连接成一组可拆密封结构，用于两管间的连接（如图b所示）。法兰上有孔眼，螺栓通过孔眼将两法兰拧紧；垫片填充在法兰密封圈内的间隙，实现密封效果。管道法兰的装配涉及以下环节：A. 垫法兰垫片；B. 检查法兰、垫片及螺栓；C. 用螺栓连接法兰；D. 将法兰套入管道；E. 防潮、防腐处理；F. 拧紧螺栓。请分析管道法兰装置的结构和装配工艺，回答以下问题：

（1）合理的装配流程为：B→→→→F→E（在横线处填写装配环节序号）；
（2）下列不属于标准件的是（在A . 垫片；B . 螺栓；C . 螺母中选择合适的选项，将序号填入横线处）；
（3）法兰制造有以切削、钻孔等工序为主的切削法和以锻压成型为主的少切削法两种。相对于切削法，少切削法属于（在A . 工期优化；B . 成本优化；C . 工艺优化中选择最合适的一项，将序号填入横线处）；
（4）关于流程及流程优化，下列说法不正确的是（在以下选项中选择合适的一项，将序号填入横线处）；

A . 流程表达方式可采用文字表达、表格表达等 B . 流程设计要明确设计的目的和任务，以及流程应遵循的内在变化规律 C . 切削法制造法兰工艺简单，但材料利用率低 D . 少切削法制造法兰材料利用率高，但工序多，生产效率低

如图所示的铝合金藤编摇椅，其结构类型为（）

A . 实体结构 B . 壳形结构 C . 框架结构 D . 拱形结构

为防止户外纲结构广告牌被大风刮倒和毁坏，广告牌结构设计应考虑的主要因素有（）

A . 稳定性 B . 安全性 C . 强度 D . 美观性

如图所示为螺杆驱动夹紧机构，在该机构夹紧物体时，螺杆、连杆1、横杆、连杆2的主要受力形式为（）

A . 螺杆受拉、连杆1受拉、横杆受拉、连杆2受弯曲 B . 螺杆受拉、连杆1受压、横杆受拉受弯曲、连杆2受弯曲 C . 螺杆受压、连杆1受压、横杆受拉、连杆2受弯曲受拉 D . 螺杆受压、连杆1受压、横杆受压受弯曲、连杆2受弯曲

小明使用空调发现调整空调风向时风还是会对着人吹，为了解决空调风向问题，小明准备设计一个改变空调风向的装置，请你帮助小明设计该装置的机械部分，要求如下：

①装置采用减速电机驱动；

②装置可以改变空调风向，且从竖直向下到水平风向之间任意角度固定；

③空调尺寸如图所示，空调上不能打孔；

④该装置与墙连接具有一定的强度；

⑤材料自选。

请完成以下任务：

（1）小明发现该问题的途径是（在“A ．收集信息；B．观察日常生活；C ．技术试验”中选择合适的选项，将序号填入横线处）；
（2）设计该装置时，可以不考虑的因素是（在“A ．空调的尺寸；B ．空调的功率；C ．安装方式”中选择合适的选项，将序号填入横线处）；
（3）小明设想该装置安装后，采用遥控器来控制装置的旋转，按下向下旋转或向上旋转按钮后，电机驱动该装置向上或向下旋转，松开按钮后装置在所需要的位置停止。按照小明的设想，该装置控制方式属于（在“A ．开环控制；B ．闭环控制”中选择合适的选项，将序号填入横线处）；
（4） ①画出机械部分的设计草图（重点表达你的设计，空调不需要全部画出，涉及到的部分用简单线条表示，电机可用方块代表），必要时用文字说明；
②在设计草图上标注主要尺寸。

如图所示的可变色发光门把手，红色表示“工作中，请稍候”，绿色表示“空闲中，可以进来”，来访者可以根据门把手的颜色选择等候或者进去。该设计主要考虑到（）

A . 更好地实现安全的目标 B . 更符合人体的动态尺寸要求 C . 更方便地传递信息 D . 更好地实现健康的目标
