模型或原型的制作知识点题库

下列构件之间的连接方式不属于铰连接的是（）

A . 剪刀的两刀片

B . 合页的两页板

C . 钓鱼凳的两凳腿

D . 伸缩杆的两连杆

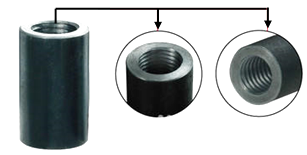

用Φ20×80mm的圆钢加工如图所示的零件，该零件长度为30mm，中间螺纹孔直径为10mm，以下说法中合理的是（）

A . 采用远起锯，起锯时压力要小，行程要长 B . 用台虎钳固定圆钢，再置于台钻上钻孔 C . 用Φ12的钻头进行底孔倒角 D . 用板牙和板牙扳手加工内螺纹

如右图所示的装置，其悬臂结构由金属杆件组成。请回答下列问题

（1）从力学的架构与形态考虑，该悬臂的结构类型属于（）

A . 实体结构 B . 框架结构 C . 壳体结构
（2）连接底座和砖混墙体间的最佳连接方式是（）

A . 榫卯连接 B . 焊接 C . 膨胀螺栓连接
（3）杆件甲主要承受和弯曲力，杆件乙主要承受，杆件丙主要承受。
A.拉力 B.弯曲力 C.扭曲力

李明发现椅子的榫接处松动，于是设计了如图所示的连接片，用以加固椅子的连接。

现用60×60的方形钢板加工该连接片，需要以下环节：①划线；②锯割；③钻孔；④锉削。请分析连接片的加工工艺，回答以下问题。

（1）补充完整加工流程（在横线处填写加工环节的序号）：→③→→。
（2）加工图中R6的圆弧，合理的方法是：。（从①锯割；②钻孔；③锉削中选择一种，在横线处填写相应的序号。）
（3）钻孔时用到的工具有：；。（从①钢锯②锉刀③钻头④丝锥⑤手钳中选出二种，在横线处填写相应的序号。）

如图所示是小明按1∶2比例绘制的模型房图样。他准备用钢块制作该模型房。下列关于图中尺寸标注和操作的说法中正确的是（）

A . 该模型房图样中漏标尺寸有3个 B . 该模型房实际高度为168mm C . 该模型房加工中需要用到划针和样冲 D . 加工该模型房门洞时，应先锯割再钻孔

如图所示的家用铁锅，手柄与锅体的连接方式是( )

A . 胶连接 B . 钉连接 C . 铆连接 D . 榫连接

在一块20mm×20mm×4mm的长方体钢板中间加工一个方孔，下列工具中用到并且组合正确的是（）

A .

B .

C .

D .

用一块尺寸符合要求的钢板加工如图所示的钥匙扳手和启瓶器加工内部缺口的工艺流程合理的是（）

A . 划线→凿孔→刨削→锉削 B . 划线→锯割→钻孔→锉削 C . 划线→钻孔→锯割→锉削 D . 划线→钻孔→锉削

如图甲所示为小明所在学校门口专用的路障设施—“拒马”。由于使用时搬动不方便，现在要求通用技术选考学生设计一款可以连接拒马和如图乙所示的万向轮的连接件。已测得拒马底部的四根钢管直径为40mm，万向轮连接平面的四个孔之间的距离为90mm，直径为8mm。请你帮小明完成连接件的设计，设计要求如下：

⑴连接件能与拒马、万向轮可靠连接；

⑵主要材料采用 5mm 厚钢板，辅助材料自选；

⑶安装方便。

请根据描述和设计要求完成以下任务：

（1）连接件与万向轮连接，可使用 (在“A .金属膨胀螺栓连接；B .自攻螺丝连接；C .铆钉连接”中选择合适的选项，将序号填入横线处)；
（2）设计该连接件时，不属于设计限制因素的是、（在“A .万向轮轮子大小；B .拒马底部钢管的直径；C .可供选用的材料；D .加工的方法； E .拒马每次使用时间的长短”中选择合适的选项，将序号填入横线处）；
（3） ①画出连接件的设计草图，必要时可用文字说明；
②在设计草图上标注连接件的主要尺寸。

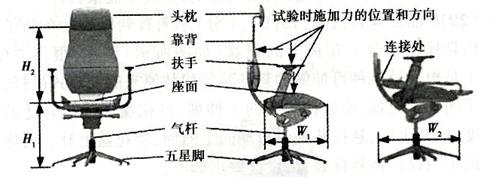

如图所示是某企业生产的一款办公座椅。请完成以下任务：

（1）设计时提出以下要求，其中主要从“环境”角度考虑的是（在A .座面。扶手和头枕的高度可以调节；B .靠背可折叠；C .座椅有足够的强度和稳定性中选择合适的选项，将序号填入横线处）。
（2）座面、扶手、头枕可调节，实现了人机关系的目标（在A .高效；B .安全；C .舒适中选择合适的选项，将序号填入横线处）；
（3）确定座面高度H₁的调节范围时，主要考虑使用者站立时范围（在A .鞋底到膝盖的尺寸；B .鞋底到臀部的尺寸中选择合适的选项，将序号填入横线处）。
（4）图中连接处采用的连接方式是（在A .较连接；B .刚连接中选择合适的选项，将序号填入横线处）；
（5）企业制造出样品后进行了试验，以下是其中的4个项目（施加力的位置和方向见图）：首先，将座椅放在试验台上，限制五星脚的水平移动，进行A、B试验项目：
A.在座面的中间施加冲击力；
B.在座面上放置一定量的重物，并在靠背的中间施加推力。
然后，用压板将五星脚固定在试验台上，进行C、D试验项目：
C.在靠背的中间施加推力；
D.在扶手的中间施加压力。
试验中测试座椅稳定性的项目是（在试验项目A～D中选择合适的选项，将序号填入横线处）；
（6）若测试发现座椅的稳定性不够，合理的改进措施是（A .减小H₁；B .减小H₂；C .增大W₁；D .增大W₂中选择合适的选项将序号填入横线）。

如图所示是一款可升降桌子。电机及齿轮的转动，带动从动齿轮和支撑杆运动，支撑杆通过连杆带动桌面平稳升降。在图示状态下，下列关于该桌子结构的分析中正确的是( )

A . 连杆、桌脚、支撑杆均受弯曲 B . 连杆受压、支撑杆和桌脚受弯曲 C . 从动齿轮与支撑杆之间的连接属于铰连接 D . 桌脚前端的小弯脚设计主要出于美观考虑

下列金属材料加工操作中，图中操作要领与文字描述相对应的是（ )

A .

B .

C .

D .

小林准备设计一座桥梁模型，其中抗弯能力最强的组合是（）

A . a ② B . c ③ C . b ③ D . d ①

如图所示为手摇阀门与其结构示意图，阀通过连接轴安装在机架内，手柄通过连杆和机架相连。现要组装手摇阀门，需要以下环节：A．销钉插入销钉固定处；B．连杆套入连接轴；C．手柄插入连杆；D．连接轴插入机架中；E．垫圈套入手柄，拧紧螺母；F．阀固定到连接轴上。请分析阀门结构和装配工艺，回答以下问题：

（1）合理的组装流程为：D→→B→→→（在横线填写装配环节的序号）；
（2）组装过程中将用到的工具是：（在A .螺丝刀；B .内六角扳手；C .活络扳手中选择正确的选项，将序号填入横线处）
（3）长时间使用后，发现螺母容易松动，通过加入弹簧垫圈增加其连接可靠性，该改进增强了手摇阀门的（在A .动态性；B .相关性；C .环境适应性中选择合适的选项，将序号填入横线处）

工艺是科学技术第一生产力的基本要素，更是企业的核心竞争力。

小王为修复教室铁门上脱落的铁质门栓，最适宜采用的工艺是（）

A . 焊接 B . 冲压 C . 冲眼 D . 刨削

模型是根据实物、设计图样或构思，按比例、生态或其他特征制成的与实物相似的一种物体。下列属于模型的是（）。

A . 桥梁试验模型 B . 自行车 C . 书桌 D . 餐桌椅

通用技术实践课上，小明用3mm厚大小合适的钢板制作如图所示连接件，请根据图片和描述完成下列问题。

（1）最合理的加工流程是：
划线→ → → → （在“A .锉削；B .弯折；C .钻孔；D .锯割”中选择合适的选项，将序号填入横线处）；
（2）下列关于该连接件在制作加工过程中的注意事项，正确的是。

A . 锯割前，应充分考虑加工损耗，在材料上留足加工余量 B . 钻孔时，要用平口钳夹紧工件，佩戴好护目镜，但不可戴手套 C . 为了保证连接的强度，可以将材料先淬火后再弯折成形
（3）为防止连接件生锈，下列表面处理方法中合理是（在“A .表面抛光；B .喷涂油漆；C .锉削”中选择合适的选项，将序号填入横线处）。

冬季，进出教室后忘记随手关门，扑面而来的刺骨冷风让人受不了，尤其是坐在前排的同学不堪其扰。小明同学想在门、门框(木质)上加一个装置实现推门后能够自动关门的功能。设计要求如下：

1)门打开人离开后，门能够自动关闭，且关门不会与门框猛烈碰撞发出巨大响声：

2)不改变原有门机及门的结构，不采用电机等劳动力装置，增加的装置不影响从外面或者从里面开门、关门

3)材料为通用技术实践室可以找到，如：弹簧、钢管、钢板等。

请你帮助小明完成该机械装置的设计，完成以下任务：

（1）小明设计的机械装置与门枢之间的链接为，最适合采用的是；

A . 平头铆钉 B . 膨胀螺栓 C . 自攻螺钉 D . 紧定螺钉
（2）构思该装置的方案时，不属于限制因素的是（A .小明同学的设计能力；B .小明能够找到的原材料；C .周围同学对小明的帮助及出的设计要求；D .门的高度)
（3）小明构思好设计方案后，制作了模型，并在家里卧室的门上测试，用不同大小的力反复推门，观察门能否自动关闭。小明采用的方法属于了(A .模拟试验法；B .虚拟试验法；C .强化试验法)
（4） ①画出该装置的设计草图，必要时用文字说明；
②在设计草图上标注主要尺寸。

下列有关攻丝的操作方法，正确的是（）

A . 需要加润滑油来降温 B . 要及时用钢丝刷去除铁屑 C . 应确保丝锥与工件垂直 D . 应经常倒转丝锥以检查攻丝进度
