设计图样的绘制知识点题库

如图所示尺寸标注错误的是（）

A . Φ54 B . 45 C . 38 D . 7

如图所示是一个以1:2比例的房屋模型，下列关于尺寸标注说法正确的是（）

A . 该图中尺寸标注错误2个 B . 该房屋模型的长为160mm C . 图中ab两点的长度为24mm D . 该房屋模型不是对称结构

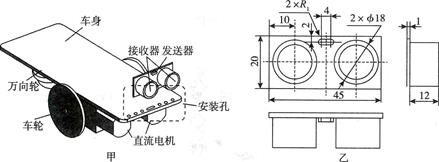

如图所示为小陶同学设计的智能小车，超声波传感器需要通过支架固定在车身上，并保持探头水平向前的状态(如图甲所示)，请你帮助他继续完成设计，在虚框位置设计一款超声波传感器支架，超声波传感器的尺寸规格如图乙所示，制作支架的材料为厚度2mm的铝板，其他配件自选。设计要求如下：

A．超声波传感器与支架的连接牢固可靠，车子变速时不易掉落

B．支架与车身之间采用直径为2mm的螺栓螺母连接，车身的宽度为70mm，并预留安装孔；

C．支架不能遮挡住超声波传感器前方的发送器与接收器；

D．超声波传感器与车身之间的距离为20mm。

（1） ①画出支架的设计草图(小车及超声波传感器可以不画)，必要时可用文字说明；
②在设计草图上标注支架的主要尺寸；
（2）考虑到小车行驶时，超声波传感器的振动会给小车的控制带来干扰．以下措施合理的是(在“①在螺栓螺母中间放置平垫圈；②在螺栓螺母中间放置橡胶垫圈；③在螺母外侧再拧上一颗螺母”中选择合适的选项，将序号填入横线处)。

根据图片，完成下面两题。

（1）图中漏标的尺寸共有（）

A . 1 处 B . 2 处 C . 3 处 D . 4 处
（2）小明用200mm×150mm×20mm的铁块加工该零件，下列说法中不正确的是（）

A . 加工流程为：划线→钻孔→锯割→锉削 B . 加工中只需要用到钢直尺、麻花钻、钢锯、圆锉 C . 钻孔时要戴防护眼镜，不能戴手套 D . 起锯时，可以采用远起锯，起锯角度约15°左右

小明准备用大小合适的铁块加工如图所示的零件，完问题。

（1）按2:1比例的绘制了该零件的三视图，关于尺寸标注说法正确的是（）

A . 该图中采用了剖视图，是机械加工图中的一部分，制作零件的直接依据 B . 现有标注中共有2处错误 C . 漏标6处尺寸 D . 现有标注中多标1处尺寸
（2）已知图中的孔为光孔，则在该零件的加工制作中，下列工具的组合正确且需要的是（）

A . B . C . D .
（3）加工该零件时，以下操作中不正确的是（）

A . 划线工具只需用到划针、划规、钢直尺或钢角尺 B . 钻孔时要戴防护眼镜，但是不能戴手套 C . 如果锯割较坚硬的金属材料，应选用细齿锯条 D . 起锯时，用大拇指挡住锯条，防止锯割线偏移

如图甲所示是小明家里的投影仪支架，投影仪放在托盘上。由于托盘损坏，小明想重新设计一个投影仪连接支架。支撑杆的上端结构如图乙，投影仪底部结构如图丙，底面上有4个M12的螺孔，设计要求如下：


图甲	图乙	图丙

A．连接支架能牢固连接投影仪和支撑杆；

B．连接后，投影仪能在垂直方向，实现0-90°角度连续调节

C．与支撑杆、投影仪的连接牢固，必要时可以拆卸

请根据描述和设计要求完成以下任务:

（1）如图甲支撑杆高度可以调节，确定三角架支撑杆伸缩范围时主要考虑了(单选：在“A .投影仪的大小；B .小明的身高；C .小明手臂的活动范围；D .调节投影屏幕高低时的变化范围”中选择合适的选项，将序号填入横线处);
（2）连接支架安装到支撑杆上时应采用(单选：在“A .六角螺栓；B .膨胀螺栓；C .自攻螺钉；D .紧定螺钉”中选择合适的选项，将序号填入横线处);
（3） ①画出设计草图，必要时可用文字说明；
②在设计草图上标注主要尺寸。
（4）为了检验是否达到设计要求，小明进行了以下试验，其中不合理的有 (在下列选项中选出所有不合理的选项，并将序号填写在横线处)。

A . 安装好投影仪，观察连接支架是否牢固； B . 轻轻用水平的力推投影仪，观察三角架是否容易倾倒； C . 调节连接支架，观察能否实现向上、向下90°转动； D . 将投影仪装上再拆掉，观察拆卸是否方便。

根据立体图，补齐主视图和左视图中所缺的线条。

某零件的视图如图所示，图中的六边形为正六边形，请完成问题。

（1）图中尺寸标注分析正确的是（）

A . 标注完整 B . 少标1处 C . 少标2处 D . 多标1处
（2）通用技术实践课上，小明准备用50mm×45mm×8mm的钢板加工该零件。下列说法中不正确的是（）

A . 外围轮廓线的划线步骤为：划出φ10与φ30圆弧中心→划出R10与φ30圆弧→划出其它外围轮廓线 B . 划针划出正六边形，用手锯锯割之后再锉削形成正六边形 C . 用平口钳夹紧工件，戴上防护眼镜，对准冲眼开始钻孔 D . 加工工件的弧形轮廓，可以先锯割出大致轮廓再锉削成形

小明新购了一款如图所示的显示器电动支架。工作时，电机可带动显示器在设定的范围内根据用户需要缓慢平移。使用时，小明发现屏幕移动到左右两侧边缘时，视频图像的观看效果不是很好。小明打算利用所学的知识，拆除传动履带，利用原来的支架和原电机结构(如图所示)，重新设计电动机与支架之间的传动装置，使显示器在一定的弧度内移动。请你帮助小明设计该装置的机械部分，设计要求如下：

①能带动显示器在半径为500mm，角度为90°范围的圆弧轨道上缓慢移动(眼睛到显示器的距离不变)；

②通过电机的正反转实现屏幕的左右弧线移动；

③不影响显示器使用的稳定性和强度；

④材料自选。

请完成以下任务。

（1）小明发现问题的途径是(在A .收集信息；B .观察日常生活中选择合适的选项，将序号填入横线处)；
（2）圆弧轨道旋转角度为90°主要考虑了(在A .人的静态尺寸；B .人的动态尺寸；C .人的动态需求中选择合适的选项，将序号填入横线处)；
（3） ①画出设计草图(重点表达你的设计，显示器不需要全部画出，涉及到的部分用简单线条表示)，必要时可以用文字说明；
②在设计草图上标注主要尺寸；
（4）小明设计好后进行试验时发现，当显示器移动到边缘时会倾倒，下列改进措施最合理的是________(在下列选项中选择合适的选项，将序号填入横线处)。

A . 减小旋转角度，将旋转角度改为60°； B . 增加设计装置的厚度； C . 改变显示器支架底座的形状，增大底座的支撑面积，使重心一直落在支撑面内； D . 更换尺寸更小的显示器。

请根据下图完成小题。

（1）图中漏标的尺寸共有（）

A . 1处 B . 2处 C . 3处 D . 4处
（2）通用技术实践课上，小明准备用160mm×45mm×8mm的钢板加工该零件，下列说法中不正确的是（）

A . 可用半圆锉来锉削加工R22的圆弧 B . 加工流程可以为划线→冲眼→钻孔→锯割→锉削 C . 为防止钻屑伤手，在台钻上钻孔时要戴手套 D . 加工中需要用到钢直尺、钢锯、划规、麻花钻

如图所示是某零件的立体图及三视图，请补全三视图所缺图线。

请根据下图，完成下面小题。

（1）加工该零件时，发现尺寸标注不全。漏标的尺寸有( )

A . 4 处 B . 3 处 C . 2 处 D . 1 处
（2）用一块方木料作为该零件加工材料，下列说法合理的是( )

A . 划线时要用到划针 B . 钻孔前需要冲眼 C . 加工过程中必须要用到圆锉 D . 可以用钢丝锯加工两边开口槽

补画三视图中缺漏的三条线

小明与弟弟住同一卧室，床以上下铺设置，小明觉得平时床占用的空间太大，想采用四边形折叠结构让床不用时，可以面向墙壁折叠起来。请你帮小明设计改造床的安装结构。

（1）小明提出了如下设计要求，不合理的选项是

A . 改进后的折叠床，能面向墙壁折叠，并能可靠固定 B . 平放时，床能有效支撑两人重量 C . 折叠后，床垫面应紧贴墙壁，以保留最大的活动空间 D . 仍要保持梯子结构
（2）为了实现设计要求，需对床体结构进行改造。图中所示的虚线框部位，需要进行改造的部位共有（从① 4处；② 5处；③ 6处；④ 7处；⑤ 8处中，选择合理的选项填入横线中）
（3）小明设计了离墙最近的E处结构，下列选项中最合理的是

A . B . C . D .
（4）为了使转动操作更加平滑，下列加工A型构件合理的流程是

A . 下料→划线→锯割→锉削→划线→钻孔→弯折 B . 下料→划线→钻孔→锯割→锉削→弯折 C . 下料→划线→锯割→锉削→弯折→划线→钻孔 D . 下料→划线→弯折→划线→钻孔→锯割→锉削
（5）构件设计制作完成后，针对靠墙侧构件的安装，下列安装流程最合理的是

A . 将B型构件安装在床体→将A型构件安装在墙体上→将A型构件与B型构件用连接轴进行连接 B . 将A型构件与B型构件用连接轴进行连接→将B型构件安装在床体→将A型构件安装在墙体上 C . 将B型构件安装在床体→将A型构件与B型构件用连接轴进行连接→将A型构件安装在墙体上 D . 将A型构件安装在墙体上→将B型构件安装在床体上→将A型构件与B型构件用连接轴进行连接
（6）考虑到床体具有本身重量和连接强度，下列转动构件中合理的是

A . B . C . D .

如图所示是一款运货的推车，小明在使用时发现，货车的货厢高度远高于推车高度，从推车上搬运货物非常不方便，于是想在推车上加装一个电动可升降的平台，电机已固定在小推车合适位置，请你帮助小明设计该连接件，要求如下：

① 平台能通过电机控制至少升降50cm

② 平台可以保持在所调节高度

③ 平台能通过电机控制升降

④ 平台及推车上不得另外钻孔

⑤ 材料自选

请完成以下任务：

（1）小明学发现问题的途径是(A .收集和分析信息；B .观察日常生活；C .技术研究与技术试验）；
（2）设计该装网置时，下列因素中可以不考虑的是(A .加装平台的材料；B .连接方式；C .货车的货厢高度）；
（3） ①画出设计草图；必要时可用文字说明（如果采用电机驱动方式，电机可用方块表示;如果装置为对称结构，只需画出一侧）；
②在设计草图上标注主要尺寸；
（4）小明在装置安装完成后进行以下试验，以下试验不需要进行的是。

A . 测试电机工作时，平台能否正常升降; B . 对加装的平台进行承重测试，观察平台会不会发生弯曲变形 C . 将平台升到一定高度，并在平台上放置 20 斤的重物，观察平台能否保持在所调的高度

请补全三视图中所缺的三条图线

通用技术课上，小明设计了如图所示的零件(图中R25的圆弧与直线相切)，请根据图完成下面小题。

（1）图中漏标的尺寸共有（）

A . 3处 B . 4处 C . 5处 D . 6处
（2）用厚度为8mm、大小合适的钢板制作该零件，下列说法中不合理的是（）

A . 在平口钳上钻孔时应集中注意力并戴上防护眼镜 B . 冲眼时，须用台虎钳夹持牢固，否则容易滑动 C . 正式锯割时，推锯加压、回拉不加压 D . 可用半圆锉锉削加工R48的圆弧
（3）加工该零件时需吸用到一些钳工工具，下列钳工工具指配或使用不合理的是（）

A . B . C . D .
