方案的构思方法知识点题库

图甲和图乙是孙丽设计的木质笔筒的两个方案。通过比较，方案乙的主要优点是（）

A . 降低加工难度 B . 减少板材的使用量 C . 提高结构稳定性 D . 增大笔筒容量

小明要设计一个中小学生随身携带的水壶，他对水壶进行了设计分析。对产品进行设计分析应考虑的因素可归结为三个方面，它们是（）

A . “物”、“人”、“环境” B . 美观、实用、经济 C . 结构、功能、安全性 D . 高效、健康、舒适

如图所示为金工中手钳夹持工件钻孔时的示意图，下列关于手钳的设计分析和评价的说法中不正确的是（）

A . 夹持方便高效，主要考虑“人”的因素 B . 手钳同时适合于夹持木板，主要考虑“物”的因素 C . 手钳顶部采用标准尺寸的元宝螺帽，体现设计的技术规范原则 D . 夹持工件时一般对工件形状不具有破坏性，体现设计的实用原则

如图所示是一款折叠防盗锁。下列关于该锁的设计说法中不正确的是（）

A . 设计成可折叠结构，方便收纳存放，主要考虑了“环境”的因素 B . 采用16根链杆链接，具有超大锁定空间，主要考虑“人”的因素 C . 锁芯防钻防止暴力开启，符合设计的实用原则 D . 折叠锁具有自动修复技术，防止刮花，符合设计的创新原则

如图所示是一款智能运动手表，下列关于该手表的设计分析和评价的说法中不正确的是（）

A . 表带采用可食级硅胶，更为人性化的呼吸孔设计，主要考虑了“人”的因素 B . 采用1.41寸AMOLED显示屏，主要考虑“物”的因素 C . 该手表可以实现快捷支付，出门运动不用带钱包，体现了设计的经济原则 D . 手表支持日常生活防水，可防汗水、雨水，主要考虑了“环境”的因素

自行车设计在追求功能专门化，造型个性化的同时，采用了螺栓、螺母等许多标准件，下列关于自行车厂家使用标准件的目的不正确的是（）

A . 降低生产成本 B . 实现通用通换 C . 简化制作过程 D . 提高产品的美观性

如图所示是一款便携式拉杆音箱。下列关于该产品的设计分析和评价中，不正确的是（）

A . 内置无线蓝牙，可以快速匹配用户手机，主要考虑“人”的因素 B . 多个独立调音按钮，可实现各种音效，主要考虑“人”的因素 C . 金属网罩外壳，强度高，主要考虑“物”的因素 D . 特色耐磨防滑轮，出行拖动方便，主要考虑“人”的因素

某商场安全通道双开门，推开任意一扇门，另一扇门也会同时打开。门的轴与连杆为刚连接，连杆与连杆之间为铰连接。下列方案中能实现双开门功能的是（）

A .

B .

C .

D .

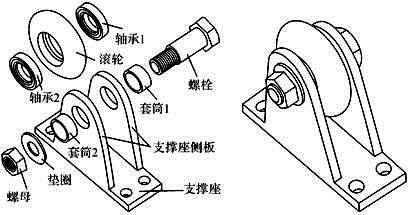

如图所示是车轮的结构示意图，轴承1和轴承2安装在滚轮的孔中，用于滚轮与螺栓间的支承，套筒1和套筒2分别安装在支撑座两侧板的孔中，用于对滚轮的轴向定位，螺栓穿过套筒1、滚轮、套筒2安装在支撑座上，垫圈、螺母安装在螺栓上，用于锁紧。

车轮的装配需要以下环节：A．安装轴承1和轴承2；B．安装螺栓；C．安装套筒1；D．安装螺母；E．安装垫圈；F．放置滚轮；G．安装套筒2。

分析车轮的结构和装配工艺，回答以下问题：

如图(a)、图(b)所示的是常见的合页，用于连接两个物体并使之能相对转动。小明选择图(a)所示的合页将木质的门与门框连接起来。据此，回答下列各小题：

（1）整个安装流程可以分为以下几个环节：①在门和门框上画出合页的安装位置；
②在相应位置凿出大小、深度合适的凹槽；③将a片固定到门上；④将b片固定到门框上。正确的安装流程是 (将正确的选项填写在横线处)。

A . ①②③④ B . ②①③④ C . ②①④③ D . ①②④③
（2）完成这一装配流程不需要用到的工具设备有、。(在①螺丝刀；②钢锯；③凿子；④钢直尺；⑤锉刀中选择，将序号填写在横线处)
（3）合页与门及门框之间应采用(将正确的选项填写在横线处)连接。
（4）为实现对流程的优化，小明改用如图(b)所示的合页来连接。以下说法合理的是(在①可以提高连接强度；②可以简化安装过程；③可以延长使用寿命；④需要增加成本中选择一项，将序号填写在横线处)。

如图所示是一种万向轮的结构示意图。万向轮装配需要以下环节：

A．安装轴承；B．安装轴架；C．安装轴端挡圈；D．安装轴；D．安装平垫圈；E．安装销钉；F．安装螺帽。

请分析万向轮的结构和装配工艺，回答以下问题：

从安全性和连接牢固程度分析，以下插头接线方案中最合理的是（）

A .

B .

C .

D .

如图所示是一款微笑开关，在开关关闭的时候，呈现出微笑模样，打开时则作叹气状，以提醒使用者注意节约用电。开关还配有节能的LED配件，让人在夜晚也能看到它赞许的笑意。以下设计分析从环境角度考虑的是（）

A . 开关按钮要符合人的手指形状 B . 造型美观，充满笑意 C . 白天和晚上都能清楚呈现开关的工作状态 D . 开关的材料耐磨，舒适

如图所示为小陶同学设计的智能小车，超声波传感器需要通过支架固定在车身上，并保持探头水平向前的状态（如图甲所示），请你帮助他继续完成设计，在虚框位置设计一款超声波传感器支架，超声波传感器的尺寸规格如图乙所示，制作支架的材料为厚度2mm的铝板，其他配件自选．设计要求如下：

A．超声波传感器与支架的连接牢固可靠，车子变速时不易掉落；

B．支架与车身之间采用直径为2mm的螺栓螺母连接，车身的宽度为70mm，并预留安装孔；

C．支架不能遮挡住超声波传感器前方的发送器与接收器；

D．超声波传感器与车身之间的距离为20mm。

（1）台灯采用LED灯泡照明，没有辐射，光线柔和，体现了人机关系的目标；（①舒适，②高效，③健康，④安全）
（2）台灯可用太阳能板充电，体现了设计的原则；（①实用原则；②经济原则；③美观原则；④可持续发展原则）
（3）能体现了设计的技术规范原则的特点是：、（从题中所给特点中选出，并在横线处填写相应的序号）
（4） ①画出支架的设计草图（小车及超声波传感器可以不画），必要时可用文字说明；
②在设计草图上标注支架的主要尺寸；
（5）考虑到小车行驶时，超声波传感器的振动会给小车的控制带来干扰，以下措施合理的是（在①在螺栓螺母中间放置平垫圈；②在螺栓螺母中间放置橡胶垫圈；③在螺母外侧再拧上一颗螺母中选择一项，将序号填写在横线处）
