其他实验 知识点题库

在做“用油膜法估测分子的大小”的实验中，油酸酒精溶液的浓度为每10⁴mL溶液中有纯油酸7mL，用注射器测得1mL上述溶液中有液滴50滴，把1滴该溶液滴入盛水的浅盘里，待水面稳定后，将玻璃板放在浅盘上，在玻璃板上描述油膜的轮廓，随后把玻璃板放在坐标纸上，其形状如图所示，坐标纸中正方形小方格的边长为2cm，求：

口香糖的生产已有很久的历史．咀嚼口香糖有很多益处，但其残留物也会带来污染．为了研究口香糖的粘附力与温度的关系，一位同学通过实验，测定了不同温度下除去糖分的口香糖与瓷砖地面的粘附力，得到了如表所示的一组数据：

项目 次序	温度	粘附力 （N）
1	15	2.0
2	25	3.1
3	30	3.3
4	35	3.6
5	37	4.6
6	40	4.0
7	45	2.5
8	50	1.4

某实验小组用油膜法估测油酸分子的大小，实验用油酸酒精溶液的浓度为每1000ml溶液中含有纯油酸1mL，1mL上述溶液有50滴，实验中用滴管吸收该油酸酒精溶液向浮有痱子粉的水面中央滴入一滴油酸酒精溶液．

在探究摩擦力变化规律的实验中，设计了如甲图所示的演示装置，力传感器A与计算机连接，可获得力随时间变化的规律．将力传感器固定在光滑水平桌面上，测力端通过水平细绳与一滑块相连，滑块放在较长的小车上，小车一端连接一根轻绳并跨过光滑的轻定滑轮系一只空沙桶（调节滑轮可使桌面上部细绳水平），整个装置处于静止状态．实验开始时打开传感器同时缓慢向沙桶里倒入沙子，小车一旦运动起来，立即停止倒沙子，若力传感器采集的图象如乙图所示，则结合该图象，下列结论中不能确定的是（   ）

如图所示，在探究摩擦力的实验中，用轻质弹簧测力计水平拉一质量为m=0.2Kg的放在水平桌面上的小木块，小木块的运动状态与弹簧测力计的读数如表所示（每次实验时，木块与桌面的接触面相同）则由下表分析可知，g取10m/s² ， 下列选项正确的是（   ）

实验次数	小木块的运动状态	弹簧测力计读数（N）
1	静止	0.4
2	静止	0.6
3	直线加速	0.7
4	匀速直线	0.5
5	直线减速	0.3

某同学欲利用如图甲所示的实验装置来测量滑块与斜面间动摩擦因数的大小，其实验步骤如下：

某同学设计了一个如图1所示的装置来测定滑块与木板间的动摩擦因数，其中A为滑块，B和C是质量可调的砝码，不计绳和滑轮的质量及它们之间的摩擦．实验中该同学在砝码总质量（m+m′=m₀）保持不变的条件下，改变m和m′的大小，测出不同m下系统的加速度，然后通过实验数据的分析就可求出滑块与木板间的动摩擦因数．

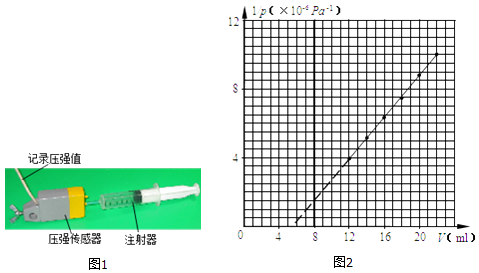

为了测量某不规则小物体的体积，一位同学进行了如下实验：

⑴将不规则物体装入注射器内；

⑵将注射器和压强传感器相连，然后推动活塞至某一位置，记录活塞所在位置的刻度V，压强传感器自动记录此时气体的压强p；

⑶重复上述步骤，分别记录活塞在其它位置的刻度V和记录相应的气体的压强p；

⑷根据记录的数据，作出 ﹣V图线，推测出不规则物体体积．

①根据图线，可求得不规则物体的体积约为ml（即cm³）．

②如果在上述实验过程中，由于注射器内气体的温度升高，那么，所测不规则物体体积值（选填“偏大”、“偏小”或“不变”）．

③为提高实验的准确性，操作过程中要注意的事项有．

如图甲所示是小徐同学做“探究做功与速度变化的关系”的实验装置。他用质量为m的重物通过滑轮牵引质量为M的小车，使它在长木板上运动，打点计时器在纸带上记录小车的运动情况。

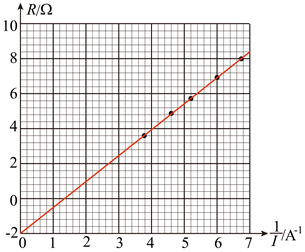

利用如图所示的实验装置可以测量干电池的电动势和内阻。

⑴将电源、开关、电阻箱和电流表组成一个串联电路，开关闭合之前把电阻箱阻值调到最大值。

⑵闭合开关，逐渐减小电阻箱的阻值，记录下电阻箱阻值R和对应的电流表示数I，多次改变电阻箱阻值，测量并记录5组R和相对应的电流I。

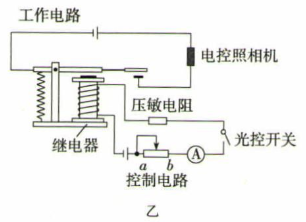

某科技小组设计了一种“车辆闯红灯违规记录仪”，在路面停止线前侧埋上压敏电阻，其阻值随压力的变化如图甲所示，和压敏电阻组合的仪器如图乙所示，仪器主要由控制电路和工作电路组成，控制电路中的光控开关接收到红光时会自动闭合，接收到绿光或黄光时会自动断开；控制电路中电源的电动势为9 V ，内阻为2 ，继电器线圈电阻为8 ，滑动变阻器连入电路的电阻为50 ；当控制电路中的电流大于0.06 A时，衔铁会被吸引，从而启动工作电路，电控照相机拍照记录违规车辆。

某同学用如图所示的可拆变压器做“探究变压器原、副线圈电压与匝数的关系”实验，发现变压器两个线圈的导线粗细不同。该同学将原线圈接在学生电源上，分别测量原、副线圈的电压。下列说法中正确的是（   ）

在“用DIS研究一定质量的气体在体积不变时，其压强与温度的关系”实验中，实验装置如图（a）所示。

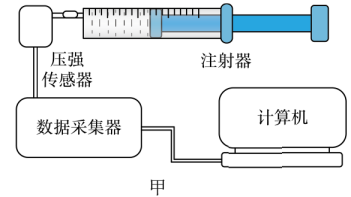

如图甲所示，用气体压强传感器探究气体等温变化的规律，操作步骤如下：

①在注射器内用活塞封闭一定质量的气体，将注射器、压强传感器、数据采集器和计算机逐一连接接起来；

②缓慢移动活塞至某一位置，待示数稳定后，记录此时注射器内封闭气体的体积和由计算机显示的气体压强值；

③重复上述步骤②，多次测量并记录；

④根据记录的数据，作出相应图像，分析得出结论。

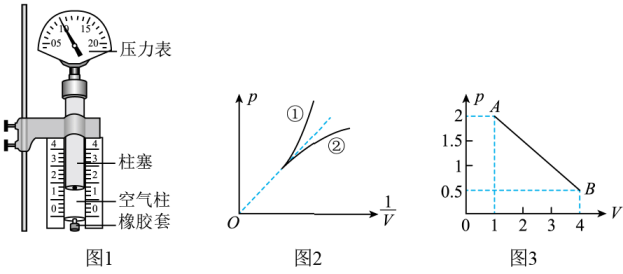

用题1图所示装置探究气体等温变化的规律。

如图所示为向心力演示装置，匀速转动手柄1，可以使变速塔轮2和3以及长槽4和短槽5随之匀速转动，槽内的小球也随着做匀速圆周运动。使小球做匀速圆周运动的向心力由横臂6的挡板（即挡板、B、C）对小球的压力提供。球对挡板的反作用力，通过横臂的杠杆作用使弹簧测力套筒7下降，从而露出标尺8。根据标尺8上露出的红白相间等分标记，可以粗略计算出两个球所受向心力的比值。利用此装置可以探究做匀速圆周运动的物体需要的向心力的大小与哪些因素有关。已知小球在挡板、B、C处做圆周运动的轨迹半径之比为1：2：1。

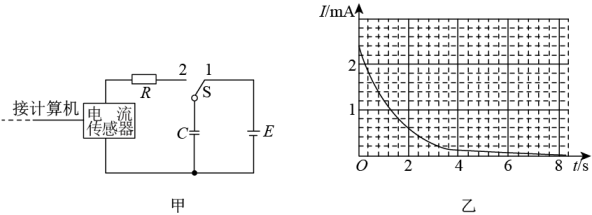

如图甲所示，一同学在“用传感器观察平行板电容器的放电”实验中，单刀双掷开关先置于1位置，待一段时间后，再置于2位置，利用电容器放电过程中记录的数据作出的I-t图像如图乙所示，已知电源电动势为8.0V，请回答以下问题：

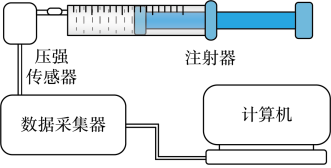

实验小组采用如图所示的装置探究气体等温变化的规律。他们将注射器、压强传感器、数据采集器和计算机逐一连接，在注射器内用活塞封闭一定质量的气体。实验中由注射器的刻度可以读出气体的体积V；计算机屏幕上可以显示由压强传感器测得的压强p，从而获得气体不同体积时的压强数值。根据获得的数据，做出相应图像，分析得出结论。

用如图所示的装置来“探究向心力与半径、角速度、质量的关系”，取一根边缘光滑平整的细管，将一根细绳穿过细管，绳的一端拴一个小球，另一端拴一只弹簧测力计，将弹簧测力计的下端固定，手握细管摇动，尽量使小球在接近水平的平面内做匀速转动。设弹簧的弹力为F，小球的质量为m，小球的角速度为ω，匀速圆周运动的半径为r，回答下列问题：

某同学用匝数可调的可拆变压器来探究“变压器线圈两端的电压与匝数的关系”实验：
