长度的测量知识点题库

看图填空

（1）用20分度的游标卡尺测量钢球的直径，示数如图所示，则钢球直径为mm。
（2）若某同学也是用这个游标卡尺测量另一物体的长度，测量结果为51.45mm，则在读数时游标尺上的
第格与主尺上的第毫米格对齐.

某同学在做《研究匀变速直线运动》的实验中，所用电源频率为50Hz．如图所示，取一段实验纸带，从0点开始每5个点取一个计数点，分别记为1、2、3、4，各计数点到0点的距离已在图中标出．则相邻计数点间的时间间隔为s，小车到计数点2时的瞬时速度v₂=m/s，根据数据可求得小车的加速度a=m/s² ．（结果保留2位有效数字）

用刻度尺和直角三角板测量一圆柱体的直径，方法如图所示，此圆柱体的直径为（）

A . 1.0cm B . 1.00cm C . 2.0cm D . 2.00cm

用毫米刻度尺测量物体的长度，下列哪些读数符合有效数字要求（）

A . 1.502m B . 1.6214m C . 12.4cm D . 4.30mm

小明同学在实验室用最小刻度是毫米的刻度尺测得一段长度，其读数正确的是（）

A . 1.5厘米 B . 1.50厘米 C . 1.500厘米 D . 1.5000厘米

下列说法正确的是（）

A . 因气温变化引起刻度尺热胀冷缩，而造成的误差是偶然误差 B . 多次测量求平均值可以减小系统误差 C . 称体重时没脱鞋而带来的误差属于系统误差 D . 正确地测量同一物体的长度，不同的人测量结果不同，这是系统误差

在“长度的测量”实验中，调整20分度游标卡尺两测脚间距离，主尺和游标的位置如图所示．此时卡尺两测艘间狭缝宽度为mm．

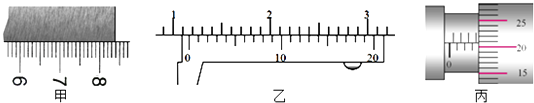

某同学用毫米刻度尺、20分度游标卡尺和螺旋测微器分别测量一块金属板的长、宽、厚．测量结果分别如图1中甲、乙、丙所示，则刻度尺的读数为cm，游标卡尺的读数为cm，螺旋测微器的读数为cm．

有一种游标卡尺，它的主尺的最小分度为1mm，游标尺上有20个等分刻度，则此游标尺的精度为mm，测量某物体宽度时，游标的零刻度线在20mm到21mm之间，游标尺的第11条刻度线与主尺上mm刻度线对齐，此物体的宽度为mm．

根据所学知识完成填空：

（1）用毫米刻度尺测量木条AB的长度，如图甲所示可知AB长度为AB=m．
（2）用弹簧秤测量力F，如图乙所示（只画出了弹簧秤的一部分）则F=N．

小明与他的同伴在做探究小车速度随时间变化的规律的实验时，由于他的同伴不太明确该实验的目的及原理，他从实验室里借取了如下器材：

（1）下列哪些器材是多余的：
①电磁打点计时器②天平③低压交流电源④细绳⑤纸带⑥小车⑦钩码⑧秒表⑨一端有滑轮的长木板
（2）为达到实验目的，还需要的器材是：
（3）（双选）在该实验中，下列说法中正确的是

A . 打点计时器应固定在长木板上，且靠近滑轮一端 B . 开始实验时小车应靠近打点计时器一端 C . 应先接通电源，待打点稳定后再释放小车 D . 牵引小车的钩码个数越多越好
（4）实验得到的一条纸带如图所示．打点计时器电源频率为50Hz，其中相邻的两个计数点还有4个点未画出，则根据纸带，回答下列问题：
①相邻两个点之间的时间间隔为s
②根据纸带上的数据，则计数点1、3时小车对应的速度分别为：v₁=m/s；v₃=m/s．
③据此可求出小车从1到3计数点内的加速度为a=m/s² ．（本题所有计算结果均保留两位小数）

在研究匀变速直线运动的实验中电源频率为50Hz，如图所示为一次记录小车运动情况的纸带，图中A．B．C．D．E为相邻的记数点，相邻记数点间有4个计时点未标出，设A点为计时起点，则可求得C点的瞬时速度V_C=m/s，小车的加速度a=m/s²（计算结果保留两位有效数字）

回答下列问题：

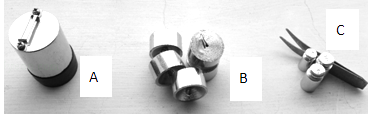

（1）在实验室做力学实验时会经常用到“重物”，利用自由落体运动“验证机械能守恒定律”最合适的“重物”是（填“A”或“B”或“C”）；

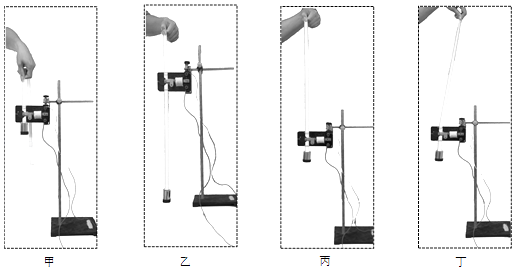

（2）释放纸带前的瞬间，重锤和手的位置合理的是（填“甲”、“乙”、“丙”或“丁”）；
（3）计算打下计数点5时纸带速度的大小为m/s（保留3位有效数字）．

某同学为测量﹣种新材料制成的均匀圆柱体的电阻率．

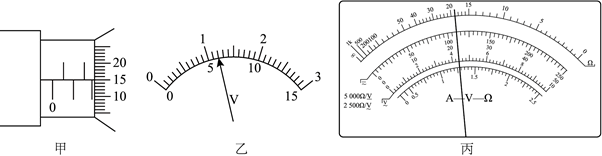

（1）用螺旋测微器测量其直径，示数如图甲所示，则直径d=mm；用游标为20分度的卡尺测最其长度，示数如图乙所示，其长度L=mm；用多用电表测量此圆柱体轴线方向的电阻，选用电阻“×10”档，正确操作后表盘的示数如图丙所示，则欧姆表测得的电阻值R₁=Ω．
（2）他改用如图丁所示的电路测量该圆柱体的电阻R，所用器材代号和规格如下：
①电流表A （量程0～15mA，内阻R_A=20Ω）
②电压表V（量程0～3V，内阻约2kΩ）
③直流电源E（电动势3V，内阻不计）
④滑动变阻器R₀（阻值范围0～20Ω）
开关S、导线若干．
若实验中电流表示数为I、电压表示数为U，要更准确得到该圆柱体的电阻，计算电阻R的表达式为：，进而可得出该种材料的电阻率．

在“描绘小灯泡伏安特性曲线”的实验中，画出的小灯泡伏安特性曲线（选填“是”或“不是”）直线；图中螺旋测微器的读数是mm．

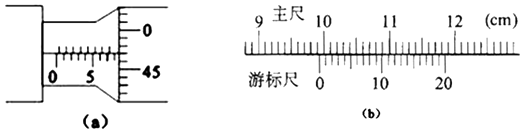

用螺旋测微器测一合金棒的直径时，螺旋测微器上的示数如图所示，

（a）的读数是mm；用游标卡尺测量合金棒的长度时，游标卡尺的示数如图所示，（图中游标尺上有20个等分刻度）

（b）的读数是cm．

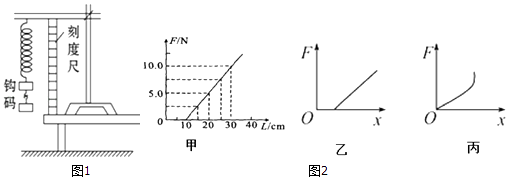

如图1，某同学在做“探究弹簧的形变与外力的关系”实验时，将一轻质弹簧竖直悬挂，让其自然下垂；然后在其最下端施加方向竖直向下的外力F，测出弹簧的总长度L．改变外力F的大小，测出几组数据，作出外力F与弹簧总长度L的关系图线如图2甲所示（实验过程是在弹簧的弹性限度内进行的）．由图可知，该弹簧的原长（自然长度）为cm；该弹簧的劲度系数为： N/m．若作出外力F与弹簧伸长长度X的关系图线如图2乙、丙所示，则图2乙中图线不过原点的原因是：；

丙图中图线后来弯曲的原因是：；

在用电火花计时器（或电磁打点计时器）研究匀变速直线运动的实验中，某同学打出了一条纸带，已知计时器打点的时间间隔为T=0.02s，他按打点先后顺序每5个点取1个计数点，得到了O、A、B、C、D等几个计数点，如图所示，则相邻两个计数点之间的时间间隔为s．用刻度尺量得A、B、C、D点到O点的距离分别为x₁=1.50cm，x₂=3.40cm，x₃=5.70cm，x₄=8.40cm．由此可知，打C点时纸带的速度表达式，大小为m/s；与纸带相连小车的加速度表达式，大小为m/s² ．（以上数据取两位有效数字）
