两圆环A、B同心放置且半径R_A>R_B ，将一条形磁铁置于两环圆心处，且与圆环平面垂直，如图所示，则穿过A、B两圆环的磁通量的大小关系为（）

A . Φ_A>Φ_B B . Φ_A=Φ_B C . Φ_A<Φ_B D . 无法确定

条形磁铁竖直放置，闭合圆环水平放置，条形磁铁中心线穿过圆环中心，如图所示，若圆环为弹性环，其形状由Ⅰ扩大到Ⅱ，那么圆环内磁通量的变化的情况是 ( )

A . 磁通量增大 B . 磁通量减小 C . 磁通量不变 D . 条件不足，无法确定

下列说法中正确的是（）

A . 放在磁场中通电直导线受到的安培力可以不跟磁场方向垂直，但跟电流方向垂直 B . 放在磁场中的平面平行磁场方向时，穿过平面的磁通量一定为零 C . 穿过某一平面的磁通量越大，该处的磁感应强度也越大 D . 只受磁场力作用的运动电荷在磁场中可以做加速曲线运动

如图所示，桌面上放有一只10匝线圈，线圈中心上方一定高度处有一竖立的条形磁体．当磁体竖直向下运动时，穿过线圈的磁通量将（选填“变大”或“变小”），在上述过程中，穿过线圈的磁通量变化0.1Wb，经历的时间为0.5s，则线圈中的感应电动势为 V．

如图所示，在下列四种情况中穿过线圈的磁通量不发生变化的是（　　）

A . 导线中的电流I增加 B . 线圈向下平动 C . 线圈向右平动 D . 线圈向左平动

关于磁通量的下列说法中正确的是（）

A . 磁通量是个反映磁场强弱和方向的物理量 B . 某一面积上的磁通量形象表示穿过此面积的磁感线的总条数 C . 在磁场中所取的面积越大，该面上磁通量一定越大 D . 穿过封闭曲面的磁通量无限大

如图所示，一面积为S的长方形线圈有一半处在磁感应强度为B的匀强磁场中，这时穿过线圈的磁通量为，当线圈从图中位置转过60°的瞬间，穿过线圈的磁通量为，当线圈从图中位置转过90°过程中穿过这个线圈的磁通量改变了，当线圈从图中位置转过180°过程中穿过这个线圈的磁通量改变了．

如图所示，匀强磁场磁感应强度为B，矩形线圈长为2L，宽为L，开始时矩形线圈与磁场垂直，且一半在匀强磁场中，另一半在匀强磁场外，若要线圈以ab边为轴转动60°，求线圈磁通量的变化．

水平固定放置的足够长的U形金属导轨处于竖直向上的匀强磁场中，如图所示，在导轨上放着金属棒ab，开始时ab棒以水平初速度v₀向右运动，最后静止在导轨上，就导轨光滑和粗糙两种情况比较，这个过程（）

A . 产生的总内能相等 B . 电流所做的功相等 C . 通过ab棒的电荷量相等 D . 安培力对ab棒所做的功不相等

如图所示，在圆形区域内有一垂直纸面向外的匀强磁场，金属棒ab与某一直径重合。一根弹性金属导线两端分别固定于ab两点,现撑起弹性导线使其与金属棒组成三角形回路,导线上一动点c沿圆周从a点向b点移动，导线始终处于张紧状态。该过程中穿过闭合回路abc的磁通量（）

A . 逐渐增大 B . 逐渐减小 C . 先增大后减小 D . 先减小后增大

如图所示，矩形线圈MNPQ处于匀强磁场中，线圈平面与磁场方向垂直，PQ边刚好处于磁场右边界。则当线圈做下列运动时，通过线圈的磁通量会发生变化的是

图片_x0020_100014

A . 线圈向右平移且MN边未离开磁场 B . 线圈向左平移且MN边未离开磁场 C . 线圈向上平移且MQ边未离开磁场 D . 线圈向下平移且NP边未离开磁场

如图所示，一个矩形线圈与通有相同大小的电流的平行直导线同一平面，而且处在两导线的中央，则（）

图片_x0020_100001

A . 两电流同向时，穿过线圈的磁通量为零 B . 两电流反向时，穿过线圈的磁通量为零 C . 两电流同向或反向，穿过线圈的磁通量都相等 D . 因两电流产生的磁场是不均匀的，因此不能判定穿过线圈的磁通量大小

如图1所示，匝数 $\text{[math]}$ ，边长 $\text{[math]}$ 的正方形线框置于匀强磁场中，从图示位置开始计时，让线框绕垂直磁场方向的轴匀速转动，通过线框的磁通量随时间变化的图象如图2所示。

图片_x0020_100020

（1）匀强磁场的磁感应强度为T；
（2） $\text{[math]}$ 线框中感应电动势的有效值为V；
（3）线框中感应电动势的瞬时值表达式为。

照片中的情景发生在义亭中学的创新实验室。当实验老师从液氮中取出一块“亿钡铜氧”合金并将它靠近一块永磁体时，合金块能悬浮在磁体的上方；老师又从液氮中取出一块外形相似、质量更小的铝块并将它靠近同一块永磁体时，“悬浮”却没有发生。造成这一区别的主要原因是（）

A . “亿钡铜氧”合金在液氮温度下电阻几乎为零 B . 质量更小的铝块靠近永磁体时内部不会形成电流 C . 穿过“亿钡铜氧”合金的磁通量更大 D . 穿过“亿钡铜氧”合金的磁通量变化得更快

下列关于磁场的说法中不正确的是（　　）

A . 磁体的磁场和电流的磁场一样都是由运动电荷产生的 B . 当穿过闭合电路的磁通量发生变化时，闭合电路中一定有感应电流 C . 通电直导线所受安培力的方向为该处的磁场的方向 D . 在磁场中，磁体S极受力方向为该处的磁场的反方向

如图所示，“∠”形金属框架 $\text{[math]}$ 平面与匀强磁场 $\text{[math]}$ 垂直，导体棒 $\text{[math]}$ 能紧贴金属框架运动，且始终与导轨 $\text{[math]}$ 垂直。

（1）若 $\text{[math]}$ 从 $\text{[math]}$ 点出发，向右以 $\text{[math]}$ 的速度匀速运动 $\text{[math]}$ 时，回路的磁通量的变化是多少？
（2）在图中，若回路面积从 $\text{[math]}$ 变成 $\text{[math]}$ 从 $\text{[math]}$ 变到 $\text{[math]}$ ，则回路中的磁通量变化量是多少？

下列说法是某同学对概念、公式的理解，其中正确的是（　　）

A . 同一线圈放在磁感应强度大的磁场中一定比放在磁感应强度小的磁场中磁通量大 B . 电流元IL在磁场中某处受到的安培力为F，则该处的磁感应强度 $\text{[math]}$ C . 电荷在电场中某点所受静电力的方向就是这点电场强度的方向 D . 磁场中某点磁感应强度B的方向就是小磁针N极的受力方向

虚线框内有匀强磁场，1和2为垂直磁场方向放置的两个圆环，分别用Φ₁和Φ₂表示穿过两环的磁通量，则有（）

A . Φ₁＞Φ₂ B . Φ₁＝Φ₂ C . Φ₁＜Φ₂ D . 无法判断

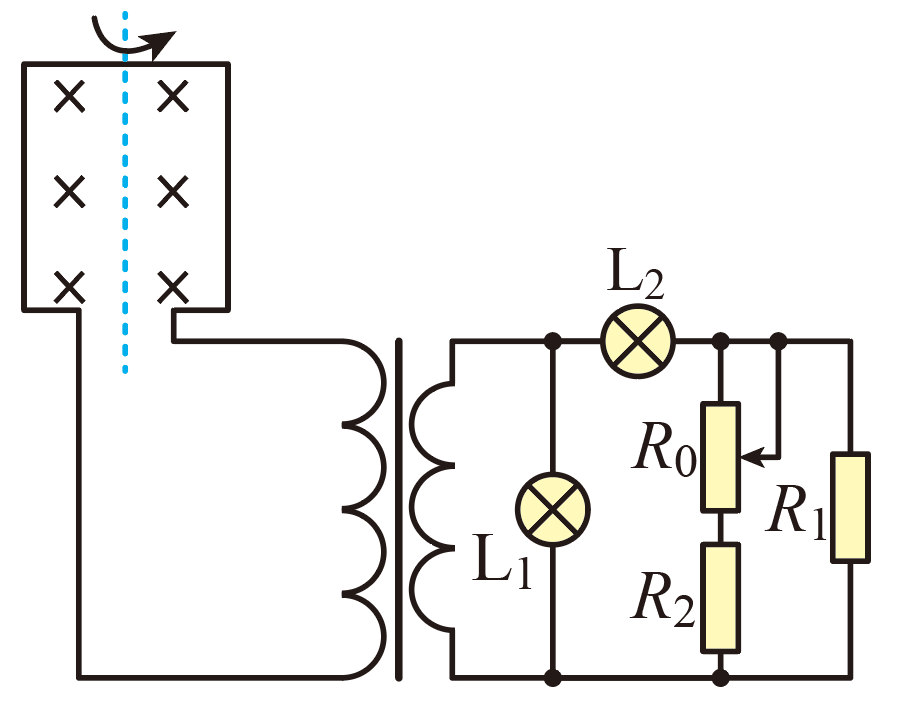

如图所示，交流发电机的矩形线圈在匀强磁场中以角速度 $\text{[math]}$ 绕垂直磁场的轴匀速转动，与理想变压器原线圈相连，则（）

A . 在图示位置时，矩形线圈中磁通量变化率最小 B . 若仅增加副线圈的匝数，则原线圈中的电流增大 C . 若仅将 $\text{[math]}$ 变为原来的2倍，则电路的总功率变为原来的2倍 D . 若仅将滑动变阻器滑片向下滑动，可使L₁变亮，L₂变暗

如图所示，匝数为N、面积为S的闭合线圈abcd水平放置，与磁感应强度为B的匀强磁场夹角为45°。现将线圈以ab边为轴顺时针转动90°，则（）

A . 整个过程中线圈中未产生感应电流 B . 线圈水平放置时的磁通量为 $\text{[math]}$ C . 整个过程中线圈中的磁通量始终不为0 D . 整个过程中线圈的磁通量变化量为 $\text{[math]}$
