磁场、电场和重力场复合 知识点题库

如图所示，在相互垂直的匀强电场和匀强磁场中，电荷量为＋q的液滴在竖直面内做以速率为v、半径为R的匀速圆周运动，已知电场强度为E，磁感应强度为B，则油滴的质量 (　  　)

如图所示，有一质量为 m、带电荷量为 q 的油滴，在竖直放置的两平行金属板间的匀强电场中由静止释放，可以判定（   ）

已知质量为 m，带电量为﹣q 的小球，从水平放置的平行金属板上板小孔处，以初速度v₀ 竖直向下进入板间，做加速运动．已知两板间距为 d，电源能提供的电压为U 且恒定，重力加速度为g．求：

如图所示，匀强电场的场强E=4V/m，方向水平向左，匀强磁场的磁感应强度B=2T，方向垂直纸面向里．一个质量为m=1g、带正电的小物块A，从M点沿绝缘粗糙的竖直壁无初速度下滑，当它滑行0.8m到N点时就离开壁做曲线运动．当A运动到P点时，恰好处于平衡状态，此时速度方向与水平成45°角，设P与M的高度差H为1.6m．求：

如图所示，在直角坐标系xOy的第二象限存在沿y轴正方向的匀强电场，电场强度的大小为E₁ ， 在y轴的左侧存在垂直纸面的匀强磁场，现有一质量为m，带电荷量为+q的带电粒子从第二象限的A点（﹣3L，L）以初速度v₀沿x轴正方向射入后刚好做匀速直线运动，不计带电粒子的重力．

半径为R的光滑绝缘圆环固定在竖直平面内，并且处于水平向右的匀强电场E和垂直于纸面向外的匀强磁场B中．环上套有一个质量为m的带电小球，让小球从与环心等高的P点由静止释放，恰好能滑到圆环的最高点A．求：

地面附近空间中存在着水平方向的匀强电场和匀强磁场，已知磁场方向垂直纸面向里，一个带电油滴能沿一条与竖直方向成α角的直线MN运动（MN在垂直于磁场方向的平面内），如图所示，则以下判断中正确的是（   ）

场强为E的匀强电场和磁感强度为B的匀强磁场正交．如图质量为m的带电粒子在垂直于磁场方向的竖直平面内，做半径为R的匀速圆周运动，设重力加速度为g，则下列结论不正确的是（   ）

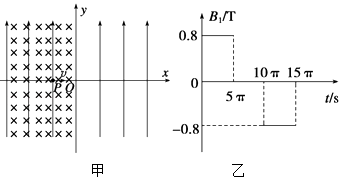

如图甲所示，在xOy平面内有足够大的匀强电场．电场方向竖直向上，电场强度E=40N/C，在y轴左侧平面内有足够大的磁场，磁感应强度B₁随时间t变化的规律如图乙所示，15π s后磁场消失，选定磁场垂直纸面向里为正方向．在y轴右侧平面内还有方向垂直纸面向外的恒定的匀强磁场，分布在一个半径为r=0.3m的圆形区域（图中未画出），且圆的左侧与y轴相切，磁感应强度B₂=0.8T，t=0时刻，一质量m=8×10^﹣4kg、电荷量q=+2×10^﹣4C的微粒从x轴上x_p=﹣0.8m处的P点以速度v=0.12m/s 向x轴正方向入射．（g取10m/s²）

在某空间存在着水平向右的匀强电场和垂直于纸面向里的匀强磁场，如图所示，一段光滑且绝缘的圆弧轨道AC固定在纸面内，其圆心为O点，半径R＝1.8m，OA连线在竖直方向上，AC弧对应的圆心角θ＝37°。今有一质量m＝3.6×10^－4kg、电荷量q＝＋9.0×10^－4C的带电小球(可视为质点)，以v₀＝4.0m/s的初速度沿水平方向从A点射入圆弧轨道内，一段时间后从C点离开，小球离开C点后做匀速直线运动，已知重力加速度g＝10m/s² ， sin37°＝0.6，不计空气阻力，求：

如图所示，xoy为平面直角坐标系，x轴水平，y轴竖直。在x轴上、下方空间都分布着垂直xoy平面向里的匀强磁场，其磁感应强度大小分别为B、3B，整个空间还分布着沿竖直方向的匀强电场。一质量为m、电荷量为-q的小球，从坐标原点O处以速度v射入第一象限做匀速圆周运动，的方向与x轴正方向成30°角。已知重力加速度g，空气阻力不计，求：

如图所示，质量为m、长度为L的滑板B，静置于水平面上，滑板与地面间的动摩擦因数μ₁=μ，水平面右端的固定挡板C与滑板等高。在挡板C的右边有一个区域PQMM，区域内有竖直向上的匀强电场，还有两个半径分别为R₁=r和R₂=3r的半圆构成的半圆环区域，在半圆环区域内有垂直纸面向里的匀强磁场，半圆环圆心O到固定挡板C顶点的距离为2r。现有一质量为m带电量为+q的小物块A(视为质点)以初速度v₀=2 滑上滑板B，A与B之间的动摩擦因数μ₂=3μ。当小物块A运动到滑板B右端时两者刚好共速，且滑板B刚好与挡板C碰撞，A从挡板C上方飞入PQNM区城，并能够在半圆环磁场区域内做匀速圆周运动。求：

如图所示，四个质量相同，带电荷量均为＋q的a、b、c、d微粒，距离地面的高度相同，以相同的水平速度抛出，除了a微粒没有经过电场外，其他三个微粒均经过场强大小相同的匀强电场(mg>qE)，这四个微粒从抛出到落地的时间分别是t_a、t_b、t_c、t_d ， 则（   ）

如图所示，空间存在水平向左的匀强电场和垂直纸面向里的水平匀强磁场。在该区域中，有一个竖直放置的光滑绝缘圆环，环上套有一个带正电的小球。O点为圆环的圆心，a、b、c、d为圆环上的四个点，a点为最高点，c点为最低点，bd沿水平方向。已知小球所受电场力与重力大小相等，现将小球从环的顶端a点由静止释放，下列判断正确的是(   )

如图所示，足够长的竖直绝缘管内壁粗糙程度处处相同，处在方向彼此垂直的匀强电场和匀强磁场中，电场强度和磁感应强度的大小分别为E和B，一个质量为m，电荷量为+q的小球从静止开始沿管下滑，下列关于小球所受弹力N、运动速度v、运动加速度a、运动位移x，运动时间t之间的关系图像中正确的是（     ）

在匀强电场和匀强磁场共存的区域内，电场的场强为E ， 方向竖直向下，磁场的磁感应强度为B ， 方向垂直于纸面向里，一质量为m的带电粒子，在场区内的竖直平面内做匀速圆周运动，则可判断该带电质点（   ）

如图所示，位于竖直平面内的坐标系xOy，在其第三象限空间有沿水平方向的、垂直于纸面向外的匀强磁场，磁感应强度大小为B＝0.5 T，还有沿x轴负方向的匀强电场，场强大小为E＝2 N/C。在其第一象限空间有沿y轴负方向、场强大小也为E的匀强电场，并在y>h＝0.4 m的区域有磁感应强度也为B的垂直于纸面向里的匀强磁场。一个带电荷量为q的油滴从图中第三象限的P点得到一初速度，恰好能沿PO做匀速直线运动（PO与x轴负方向的夹角为θ＝45°），并从原点O进入第一象限。已知重力加速度g取10 m/s²。求：

如图所示，粗糙水平面与竖直面内的光滑圆形轨道平滑连接，在连接点P上有一不带电的小球B保持静止，水平面上方充满水平向左的匀强电场。现有一带电量为+q的小球A从水平面上某点由静止释放，而后在小孔处与小球B发生碰撞（碰撞时间极短），碰后两球粘在一起。已知m_A=1kg，m_B=2kg，小球A与水平轨道间的动摩擦因数为 ，释放点与B球相距为d=2m，电场强度 ，重力加速度为g=10m/s²（两球均可视为质点，小球A运动、碰撞过程中均无电量损失，不计空气阻力）。求：

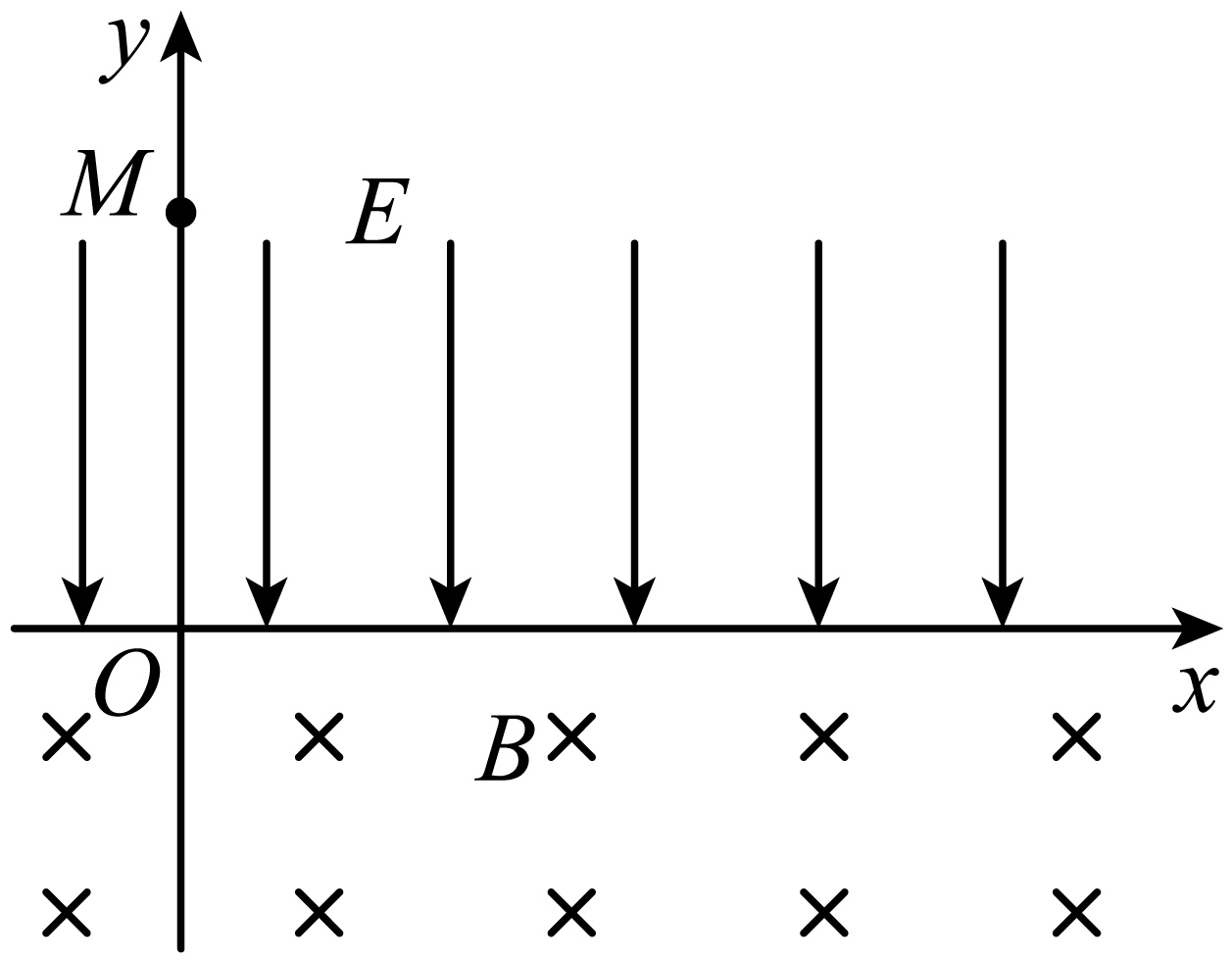

如图所示，在x轴上方有一匀强电场，电场强度大小为E，方向沿y轴负方向。x轴下方有一匀强磁场，磁感应强度大小为B，方向垂直坐标平面向里。一质量为m、带电量为+q的粒了自y轴上的M点（0，d）由静止释放，经电场加速及磁场偏转后第一次向上通过x轴时，与另一质量也为m的不带电粒子发生碰撞，并结合在一起。不计粒子重力，求：

中国“人造太阳”在核聚变实验方面取得新突破，该装置中用电磁场约束和加速高能离子，其部分电磁场简化模型如图所示，在三维坐标系 中， 空间内充满匀强磁场I，磁感应强度大小为B，方向沿x轴正方向； 的空间内充满匀强磁场II，磁感应强度大小为 ，方向平行于 平面，与x轴正方向夹角为 ； 的空间内充满沿y轴负方向的匀强电场。质量为m、带电量为 的离子甲，从 平面第三象限内距y轴为L的点A以一定速度出射，速度方向与z轴正方向夹角为 ，在 平面内运动一段时间后，经坐标原点O沿z轴正方向进入磁场I。不计离子重力。
