双边有界磁场 知识点题库

如图所示，边界OA与OC之间分布有垂直纸面向里的匀强磁场，边界OA上有一粒子源S．某一时刻，从S平行于纸面向各个方向发射出大量带正电的同种粒子（不计粒子的重力及粒子间的相互作用），所有粒子的初速度大小相同，经过一段时间有大量粒子从边界OC射出磁场．已知∠AOC=60°，从边界OC射出的粒子在磁场中运动的最短时间等于（T为粒子在磁场中运动的周期），则从边界OC射出的粒子在磁场中运动的最长时间为（　　）

如图所示，边界OA与OC之间分布有垂直纸面向里的匀强磁场，边界OA上有一粒子源S．某一时刻，从S平行于纸面向各个方向发射出大量带正电的同种粒子（不计粒子的重力及粒子间的相互作用），所有粒子的初速度大小相同，经过一段时间有大量粒子从边界OC射出磁场．已知∠AOC=60°从边界OC射出的粒子在磁场中运动的最长时间等于 （ T为粒子在磁场中运动的周期），则从边界OC射出的粒子在磁场中运动的时间不可能为（　　）

真空中两根长直金属导线平行放置，其中只有一根导线中通有方向未知的恒定电流，一电子从P点射入两导线之间的区域，初速度方向在两导线所确定的平面内，如图所示，今用某种方法记录到电子运动轨迹的一部分如图中的曲线PQ所示，由此判断两导线的通电情况是（ ）

三个速度大小不同而质量相同的一价离子，从长方形区域的匀强磁场上边缘平行于磁场边界射入磁场，它们从下边缘飞出时的速度方向见图。以下判断正确的是  （    ）

如图所示，是三个从O点同时发出的正、负电子的运动轨迹，匀强磁场的方向垂直纸面向里，可以判定

回旋加速器D形盒中央为质子流，D形盒的交流电压为U ， 静止质子经电场加速后，进入D形盒，其最大轨道半径为R ， 磁场的磁感应强度为B ， 质子质量为m.求：

如图所示，一带电粒子质量为m，电量为q（不计重力），以某一速度垂直射入磁感应强度B、宽度为d的有界匀强磁场中，穿过磁场时速度方向与原来入射方向的夹角为30°．求：

如左图所示，一带电粒子以水平速度v₀ （v₀＜ ）先后进入方向互相垂直的匀强电场和匀强磁场区域，已知电场方向竖直向下，两个区域的宽度相同且紧邻在一起，在带电粒子穿过电场和磁场的过程中，（其所受重力忽略不计），电场和磁场对粒子所做的功为W₁；若把电场和磁场正交重叠，如图所示，粒子仍以初速度v₀穿过重叠场区，在带电粒子穿过电场和磁场的过程中，电场和磁场对粒子所做的总功为W₂ ， 比较W₁和W₂ ， 则（   ）

一个质量为m，电荷量为q，不计重力的带电粒子从x轴上的P（a，0）点以速度v，沿与x正方向成60°的方向射入第一象限内的匀强磁场中，并恰好垂直于y轴射出第一象限．求匀强磁场的磁感应强度B和穿过第一象限的时间．

如图所示边长为L的正方形abcd内有垂直于纸面向里、磁感应强度为B的匀强磁场，一束速率不同的带正电粒子从左边界ad中点P垂直射入磁场，速度方向与ad边夹角θ=30°，已知粒子质量为m、电荷量为q，粒子间的相互作用和粒子重力不计．则（   ）

如图甲所示有界匀强磁场Ⅰ的宽度与图乙所示圆形匀强磁场Ⅱ的半径相等，一不计重力的粒子从左边界的M点以一定初速度水平向右垂直射入磁场Ⅰ，从右边界射出时速度方向偏转了θ角，该粒子以同样的初速度沿半径方向垂直射入磁场Ⅱ，射出磁场时速度方向偏转了2θ角．已知磁场I、Ⅱ的磁感应强度大小分别为B₁、B₂ ， 则B₁与B₂的比值为（ ）

光滑绝缘的水平桌面上方存在垂直桌面向上范围足够大的匀强磁场，虚线框abcd内（包括边界）存在平行于桌面的匀强电场，如图所示，一带电小球从d处静止开始运动，运动到b处时速度方向与电场边界ab平行，通过磁场作用又回到d点，已知bc=2ab=2L，磁感应强度为B，小球的质量为m，电荷量为q．则正确的是（   ）

如图所示为电视机显像管的简化原理图，现有质量为m、电荷量为e、初速度不计的电子经加速电场加速后，垂直于磁场射入宽度为L的有界匀强磁场中，匀强磁场的磁感应强度为B，若电子束的偏转角为θ，求：加速电场的电势差U为多大？

如图所示，在一平面正方形MNPQ区域内有一匀强磁场垂直于纸面向里，磁感应强度为B．一质量为m、电荷量为q的粒子以速度v从Q点沿着与边QP夹角为30°的方向垂直进入磁场，从QP边界射出．已知QP边长为a，不计粒子的重力，下列说法正确的是（   ）

如图所示，两平行板AB之间存在垂直纸面向里的匀强磁场，两板之间距离及板长均为d．一质子以速度v₀从A板中点O垂直A板射入磁场，为使质子能从两板间射出，试求磁感应强度大小的范围．（已知质子的电荷量为e，质量为m）

如图所示，匀强磁场的磁感应强度为B ， 宽度为d ， 边界为CD和EF.一电子从CD边界外侧以速率v₀垂直射入匀强磁场，入射方向与CD边界间夹角为θ.已知电子的质量为m ， 电荷量为e ， 为使电子能从磁场的另一侧EF射出，求：

质谱仪是测量带电粒子的质量和分析同位素的重要工具，某实验小组利用质谱仪分析某气体原子的组成，让该中性气体分子进入电离室A，在那里被电离成电子和+1价的正离子，这些离子从电离室缝S₁飘出（初速度不计），分2次分别进入电场方向相反的加速电场被加速，然后让离子从缝S₂垂直进入匀强磁场，观察发现一部分粒子打在底片上的P点。已知缝S₂与P之间的距离为x₁＝2.0cm，另外一部分粒子打在底片上的Q点，已知缝S₂与Q点间在沿S₂P方向上距离为x₂＝6.4cm，磁场宽度为d＝30cm，质子的质量为m_p ， 假设中子的质量m_n＝m_p ， 且约为电子质量m_e的1800倍，即m_n＝m_p＝1800m_e ． 则：

如图所示，在等腰直角三角形BAC内充满着磁感应强度大小为B、方向垂直纸面向外的匀强磁场（图中未画出）。一群质量为m、电荷量为+q、速度为v的带正电粒子垂直AB边射入磁场，已知从AC边射出且在磁场中运动时间最长的粒子，离开磁场时速度垂直于AC边。不计粒子重力和粒子间的相互作用。下列判断中正确的是（   ）

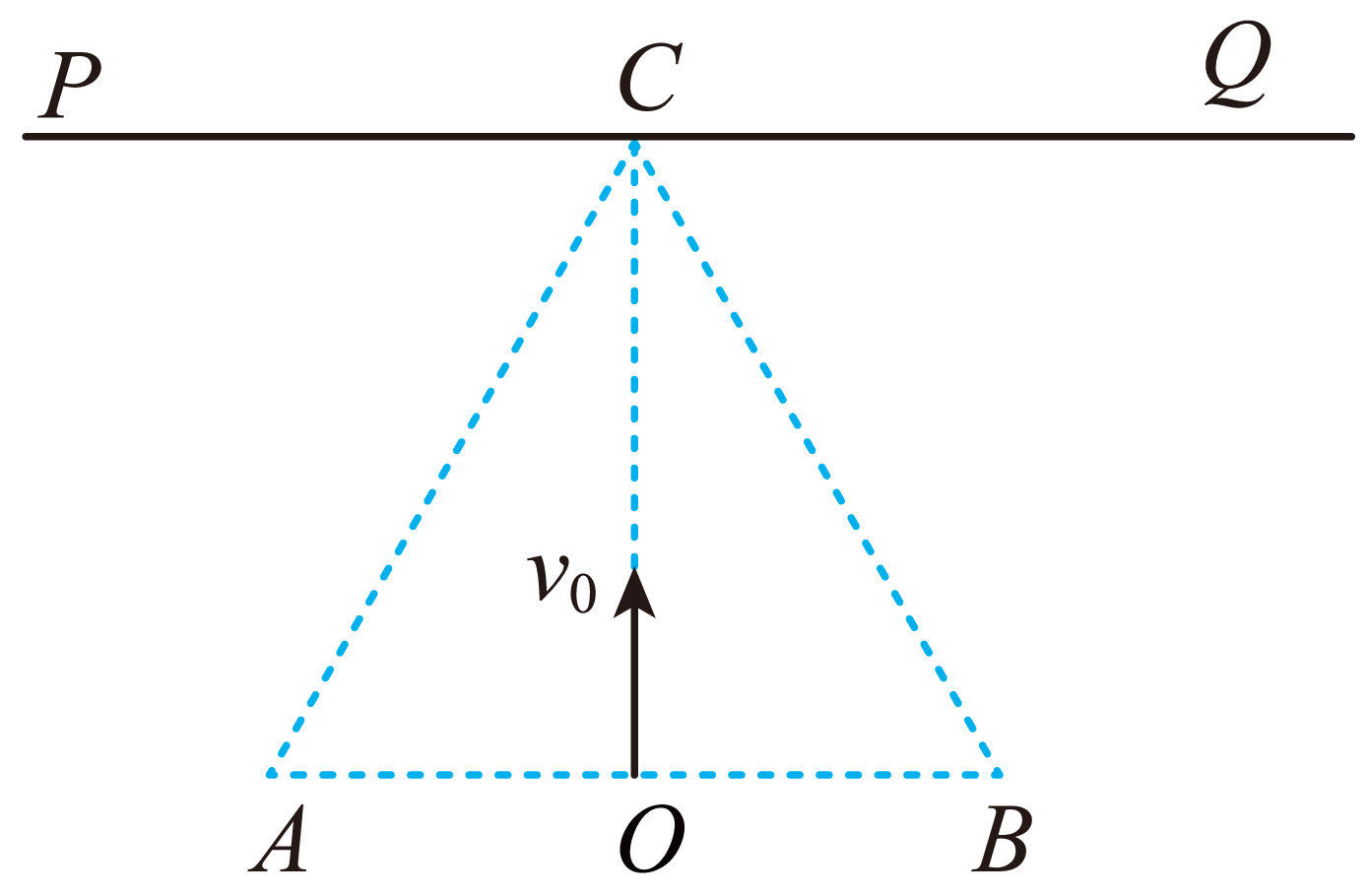

如图所示，边长为L的等边三角形区域内存在垂直纸面的匀强磁场，磁感应强度大小为B，无限大的荧光屏PQ过C点且与AB边平行，O为AB边中点，质量为m，电荷量为q的粒子以不同速率自O点垂直于AB边方向射入磁场中，速度方向平行于三角形平面，不考虑粒子之间相互作用和粒子重力。下列说法正确的是（   ）

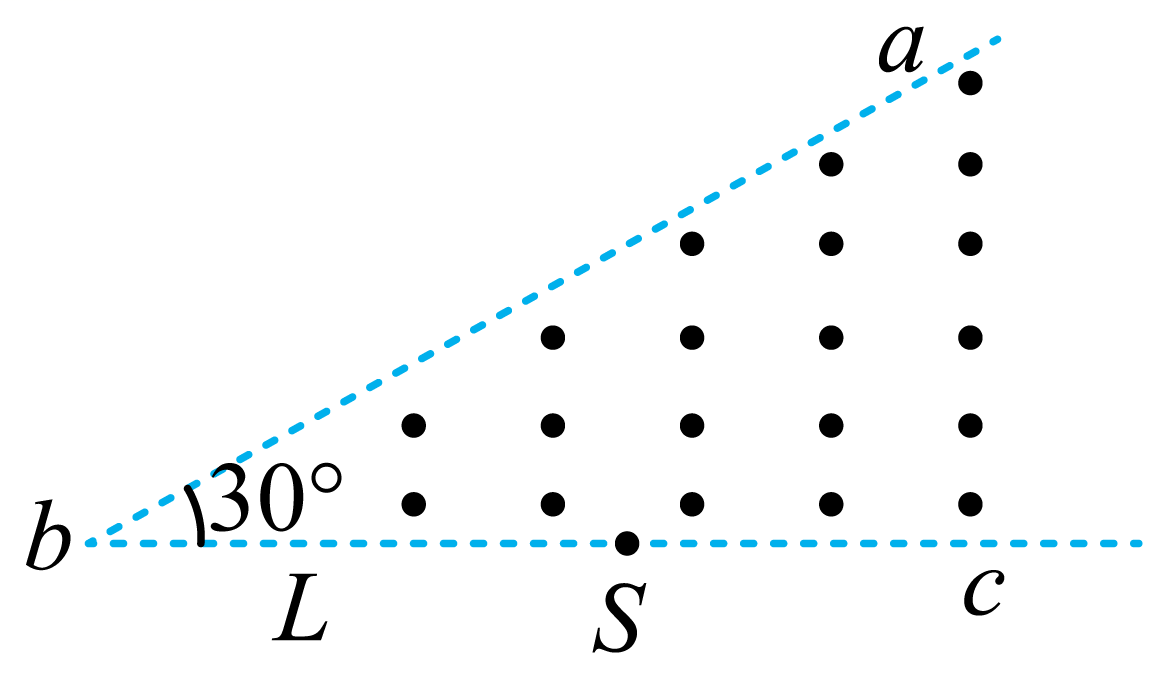

如图所示，水平面的abc区域内存在有界匀强磁场，磁感应强度大小为B，边界的夹角为30°，距顶点b为L的S点有一粒子源，粒子在水平面内垂直bc边向磁场内发射速度大小不同的带负电的粒子、粒子质量为m、电量大小为q，下列说法正确的是（   ）
