电路故障分析 知识点题库

如图所示，因线路故障，按通K时，灯L₁和L₂均不亮，用电压表测得U_ab=0，U_bc=0，U_cd=4V．由此可知出现故障处为（   ）

如图所示的电路中，A、B两灯原来正常发光，忽然B灯比原来亮了，这是因为电路中某一处发生断路故障造成的，那么发生这种故障可能是（电源内阻不计）（   ）

如图所示，电灯L标有“4V、1W”．滑动变阻器R总电阻为50Ω，当滑片P滑至某位置时，L恰好正常发光，此时电流表示数为0.45A，由于外电路发生故障，电灯L突然熄灭，此时电流表示数变为0.5A，电压表示数变为10V，若导线完好，电路中各处接触良好，试问：

用电压表检查如图所示电路的故障，如图所示，分别测得U_ad＝5.0 V，U_cd＝0，U_ab＝5.0 V，则此故障可能是(　　)

如图所示，电源的电动势为E、内阻为r，L₁、L₂为两个相同的灯泡，线圈L的直流电阻不计，与灯泡L₁连接的是一只理想二极管D.下列说法中正确的是（  ）

如图所示的电路中，开关S闭合后，灯泡A和B都正常发光。由于电路故障，灯泡B变暗（没有熄灭），灯泡A变亮，则电路中可能发生的故障是(     )

如右图所示，因线路故障，按通K时，灯L₁ 和L₂均不亮，用电压表测得U_ab=0，U_bc=4V，U_cd=0．由此可知断路处为(    )

在如图所示的电路中，当开关S闭合时，电灯不亮，电流表无读数，电压表读数接近为电源电压，以下可能的情况是（   ）

如图所示电路中，电源电压U恒定，由于某元件出现故障，使灯L₁变亮，灯L₂不亮，其原因可能是（    ）

如图所示是一电路板的示意图，a、b、c、d为接线柱，a、d与220V的交流电源连接，ab间、bc间、cd间分别连接一个电阻 发现电路中没有电流，为检查电路故障，用一交流电压表分别测得b、d两点间以及a、c两点间的电压均为220V，由此可知

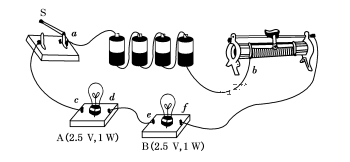

如图是某同学连接的实验实物图，闭合开关S后，发现A、B灯都不亮，他采用多用电表的欧姆挡检查故障。

如图所示电路，已知R₃＝8Ω，闭合电键，理想电流表示数为0.75A，理想电压表示数为2V，经过一段时间，电阻R₂或R₃发生故障，理想电流表示数变为0.8A，理想电压表示数变为3.2V。下列说法正确的是（   ）

如图所示的电路中，闭合开关S，灯 、 正常发光，由于电路出现故障，突然发现灯 变亮，灯 变暗，电流表的示数变小，根据分析，发生的故障可能是（     ）

如图所示电路，闭合开关S，两个灯泡都不亮，电流表指针几乎不动，而电压表指针有明显偏转，该电路的故障可能是(   )

如图所示的电路中，灯泡A、灯泡B原来都是正常发光的．现在突然灯泡A比原来变暗了些，灯泡B比原来变亮了些，则电路中出现的故障可能是(   )

按图连接电路后，灯泡L不亮，且灯泡L是好的，用电压表测得U_ab=6V，U_cd=U_bd=0，U_ad=6 V，由此可断定该电路可能发生的故障是（   ）

用伏安法测灯泡电阻时，若将电流表和电压表的位置接成如图所示电路，可能出现的情况是(     )

在如图所示的电路中，干电池、开关和额定电压为1.5V的灯泡组成串联电路。当闭合开关时，发现灯泡不发光。在断开开关的情况下，某同学用多用电表欧姆挡进行检测。检测结果如下表所示，已知电路仅有一处故障，由此做出的判断中正确的是（   ）

测试点	A、C	D、E	E、F	F、B
多用表示数	0	0	∞	0

如图所示的电路中，电源电动势为6 V，当开关S接通后，灯泡L₁和L₂都不亮，用电压表测得各部分电压是U_ab＝6 V，U_ad＝0，U_cd＝6 V，由此可判定(   )

如图所示电路中，电源内阻不能忽略，电表均为理想电表。闭合开关后，电路处于稳定状态，下列说法正确的是（   ）
