欧姆表的原理知识点题库

根据所学知识完成题目：

（1）如图是欧姆表的原理图，电流表的满度电流值是125微安，电池的电动势是1.5伏．若把表盘改画成欧姆数的刻度，则表盘正中央的电阻刻度值应是欧．右端电阻刻度值应是欧．
（2）测量电阻，每次换挡后，需重新，再进行测量．
（3）如果表的指针偏转角度过大，为了测量比较准确，应将表的选择开关拨至倍率（大或小）的挡位上．

如图是欧姆表的原理图，电流表的满刻度电流值是125微安，电池的电动势是1.5伏．若把表盘改画成欧姆数的刻度，则表盘正中央的电阻刻度值应是千欧，表盘的最右端电阻刻度值应是欧．

如图所示为一个多量程多用电表的简化电路图．单刀多掷开关S 可以与不同接点连接．当S接1 或2 时为；当S接3或4时为；当S接5或6时为（填“电流档”“电压档”“欧姆档”）

某同学用多用电表测量某待测电阻R_X ，的阻值，选用“”的欧姆档后，应先进行，再进行测量，若多用电表的示数如图所示，则R_x的测量值为Ω．

下述关于用多用表欧姆档测电阻的说法中正确的是（）

A . 测量电阻时如果指针偏转过大，应将选择开关S拨至倍率较小的档位，重新调零后测量 B . 测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果 C . 测量电路中的某个电阻，应该把该电阻与电路断开 D . 测量阻值不同的电阻时都必须重新调零

（1）用多用表的欧姆档测量阻值约为几十kΩ的电阻R_x ，以下给出的是可能的操作步骤，其中S为选择开关，P为欧姆档调零旋钮，把你认为正确的步骤前的字母按合理的顺序填写在下面的横线上．
a．将两表笔短接，调节P使指针对准刻度盘上欧姆档的零刻度，断开两表笔
b．将两表笔分别连接到被测电阻的两端，读出R_x的阻值后，断开两表笔
c．旋转S使其尖端对准欧姆档×1k
d．旋转S使其尖端对准欧姆档×100
e．旋转S使其尖端对准交流500V档，并拔出两表笔
根据如图所示指针位置，此被测电阻的阻值约为Ω．
（2）（多选题）下述关于用多用表欧姆档测电阻的说法中正确的是
（A）测量电阻时如果指针偏转过大，应将选择开关S拨至倍率较小的档位，重新调零后测量
（B）测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果
（C）测量电路中的某个电阻，应该把该电阻与电路断开
（D）测量阻值不同的电阻时都必须重新调零．

在使用多用电表测电阻时，一同学选用“ $\text{[math]}$ ”挡，调整欧姆零点后测量一电阻的阻值，发现表针向右偏转幅度太大，为了把电阻值测得更准确些，下列判断和做法正确的是 $\text{[math]}$ $\text{[math]}$

A . 换用“ $\text{[math]}$ ”挡，直接测量 B . 换用“ $\text{[math]}$ ”挡，直接测量 C . 换用“ $\text{[math]}$ ”挡，重新调整欧姆零点后测量 D . 换用“ $\text{[math]}$ ”挡，重新调整欧姆零点后测量

如图为一简单欧姆表原理示意图，其中电流表的满偏电流为 $\text{[math]}$ 、内阻为 $\text{[math]}$ ，可变电阻的最大阻值为 $\text{[math]}$ ，电池的电动势是 $\text{[math]}$ ，内阻是 $\text{[math]}$ 关于该欧姆表的中值电阻 $\text{[math]}$ 对应的电阻值 $\text{[math]}$ ，下列说法正确的是 $\text{[math]}$ 　　 $\text{[math]}$

A . 该欧姆表的中值电阻为 $\text{[math]}$ B . 该欧姆表的中值电阻为 $\text{[math]}$ C . 仅更换电池使电动势增加，中值电阻不变 D . 仅更换电流表，使满偏电流增大中值电阻增大

如图所示，是欧姆表的工作原理图，完成下列问题。若表头的满偏电流为 $\text{[math]}$ ，干电池的电动势为 $\text{[math]}$ 。

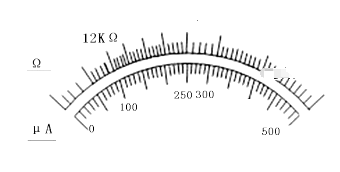

图片_x0020_1617591267 图片_x0020_1887167768

（1）这只欧姆表的总内阻为多少欧姆？
（2）把灵敏电流表的电流刻度值对应的欧姆表表盘电阻值填在下表中，并写出计算过程。

电流刻度

0

100μA

250μA

300μA

500μA

电阻刻度

12KΩ

为了测量电阻，现取一只已经完成机械调零的多用电表，如图所示，请根据下列步骤完成电阻测量

图片_x0020_100013

①将K旋转到电阻挡“ $\text{[math]}$ ”的位置。

②将插入“十”、“ $\text{[math]}$ ”插孔的表笔短接，旋动部件 $\text{[math]}$ 选填“C”或“D” $\text{[math]}$ ，使指针对准电阻的“0”刻度线。

③将调好零的多用电表按正确步骤测量一电学元件P的电阻，P的两端分别为 $\text{[math]}$ 、b，指针指示位置如图所示。为使测量比较精确，应将选择开关旋到 $\text{[math]}$ 选填“ $\text{[math]}$ ”、“ $\text{[math]}$ ”、“ $\text{[math]}$ ” $\text{[math]}$ 的倍率挡位上，并重新调零，再进行测量

电流表改装成欧姆表的电路如图所示，两表笔直接相连时，指针指在表盘刻度“5”上，两表笔之间接有600 $\text{[math]}$ 的电阻时，指针指在刻度“1”上。求刻度“3”应标注的电阻值R。

同学在“练习使用多用电表”的实验中：

图片_x0020_100015

（1）若用此表测量一阻值约为 $\text{[math]}$ 的定值电阻，下列操作正确的是___________；

A . 将选择开关应调到“×100”电阻挡 B . 欧姆调零时，两表笔短接，用螺丝刀转动调零螺丝，直到指针与表盘右边零刻度对齐 C . 在电阻测量时，双手不能同时接触电阻两端 D . 测量完成后，将选择开关调到“OFF”挡
（2）图2为一正在测量中的多用电表表盘。如果选择开关在电阻挡“ $\text{[math]}$ ”，则读数为 $\text{[math]}$ ；如果选择开关在直流电压挡“2.5V”，则读数为V。
（3）若用多用电表的欧姆挡去探测一个正常的二极管，某次探测时，发现表头指针偏转角度很大，则与二极管正极相连的是多用电表的（选填“红表笔”或“黑表笔”）

如图所示，把一个量程为5 $\text{[math]}$ 的电流表表头改装成欧姆表“×1”档，表头的内阻是50Ω，电池的电动势是1.5V，内阻为10Ω。经过欧姆调零之后测电阻，当欧姆表指针指到满偏的一半位置时，被测电阻的阻值是（）

图片_x0020_788497355

A . 60Ω B . 150Ω C . 300Ω D . 600Ω

随着居民生活水平的提高，纯净水已经进入千家万户。某市对市场上出售的纯净水质量进行了抽测，结果发现有不少样品的电导率（电导率是电阻率的倒数，是检验纯净水是否合格的一项重要指标）不合格。某实验小组利用所学知识检测家用水的电导率，为了方便测量纯净水样品的电阻，将采集的水样装入绝缘性能良好的塑料容器内，容器两端用金属圆片电极密封，如图甲所示。部分操作如下：

（1）先用多用电表初测纯净水样品的电阻，当选用欧姆档“×100”档时，多用电表示数如图乙所示，纯净水样品的电阻约为Ω；
（2）为更精确地测量所取水样的电阻，该小组从实验室中找到如下实验器材：
A．电流表（量程3mA，电阻约为5Ω）

B．电压表（量程6V，电阻约为10kΩ）

C．滑动变阻器（0～20Ω，额定电流1A）

D．电源（6V，内阻约为1Ω）

E.开关一只、导线若干

请用笔画线表示导线，把图甲中测量纯净水样品电阻的电路补充完整；

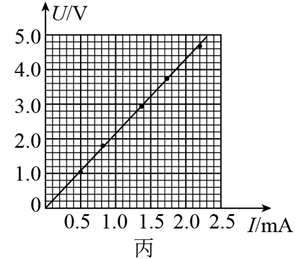

（3）正确连接电路后，闭合开关，调节滑动变阻器，4测得多组电压表示数U、电流表示数I，作出纯净水样品的U-I关系图线如图丙所示，纯净水的电阻为Ω。（结果保留2位有效数字）

用多用电表欧姆挡测电阻时，下列说法正确的是（　　）

A . 测量前必须调零，而且每测一次电阻都要重新调零 B . 为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起，以使表笔与待测电阻接触良好 C . 待测电阻若是连在电路中，应当先把它与其他元件断开再测量 D . 为了减小误差，应尽量使指针偏角大一些

多用电表是实验室中必备的仪器，用它的欧姆挡测电阻方便简单，现某实验小组对多用电表的欧姆挡进行了以下研究．

（1）使用多用电表欧姆挡测电阻和二极管时，下列说法正确的是( )

A . 测量电路中某个电阻时，应该把该电阻与电路断开 B . 测量电阻时，可以用手指将两表笔金属部分与电阻管脚捏紧，以保证接触良好 C . 测二极管时，若指针偏角很大，则与黑表笔的接触的是二极管的负极 D . 测二极管时，若指针偏角很大，则与黑表笔的接触的是二极管的正极
（2）某多用电表欧姆挡电路可以等效为一个6V直流电源、一个可变电阻和一个电流表（ $\text{[math]}$ ）串联后与红、黑表笔相接，其欧姆挡刻度盘中值为“15”．某同学想通过实验的方法测量一电压表（有30条清晰的刻度但不知道量程）的量程和内阻．现有器材如下：
实验器材：多用电表，电压表V，阻值为 $\text{[math]}$ 的定值电阻R，导线若干．

①将欧姆表的选择开关旋到某倍率，然后进行欧姆调零；

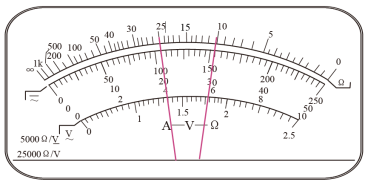

②将欧姆表直接接电压表，应该将欧姆表的（填“红”或“黑”）表笔接电压表的正接线柱，欧姆表的指针指在图中的a位置，此时电压表的指针指在第24个刻度处；

③将定值电阻R和电压表串联后接欧姆表，欧姆表的指针指在图中的b位置．则待测电压表的量程为，内阻为．

某同学学习了欧姆表原理后，想自己用一个电流表改装成有两个倍率的欧姆表（“ $\text{[math]}$ ”和“ $\text{[math]}$ ”），在实验室找到以下器材：

A．电流表，满偏电流为 $\text{[math]}$ 、内阻大约 $\text{[math]}$

B．电压表 $\text{[math]}$ ，内阻约 $\text{[math]}$

C．电压表 $\text{[math]}$ ，内阻约 $\text{[math]}$

D．滑动变阻器，最大电阻 $\text{[math]}$

E．定值电阻 $\text{[math]}$

F．定值电阻 $\text{[math]}$

G．定值电阻 $\text{[math]}$

H．电源电动势 $\text{[math]}$ ，内阻很小

I．开关、导线若干

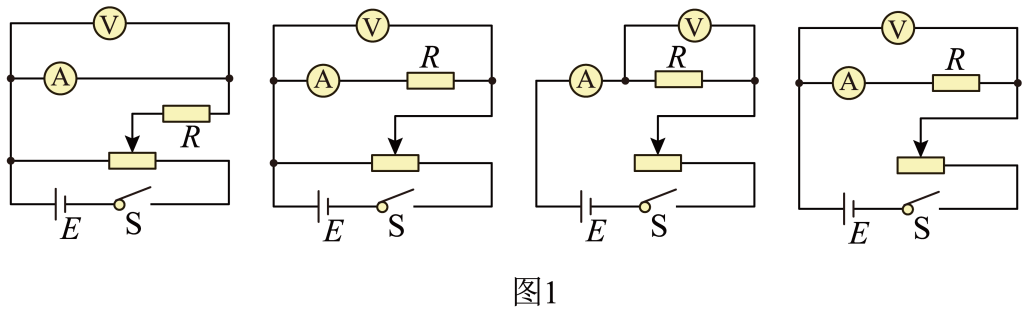

（1）首先该同学设计了一个实验电路测量电流表的内阻，要求两个电表的指针都能达到半偏以上，并尽可能准确测量阻值，图1中电路比较合理的是。

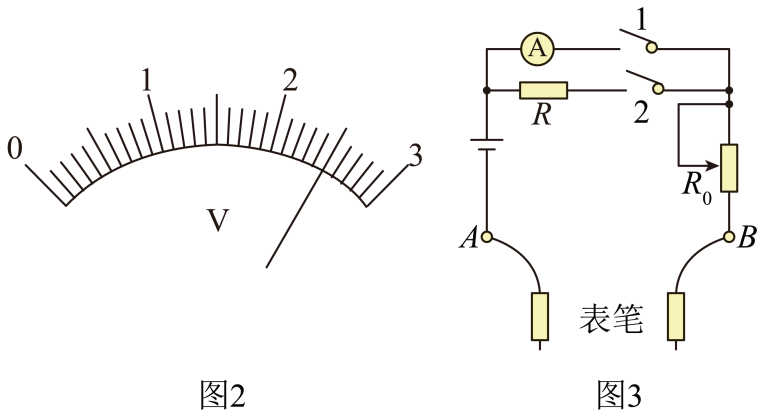

（2）测量电流表内阻的电路图中定值电阻应选（填“ $\text{[math]}$ ”“ $\text{[math]}$ ”或“ $\text{[math]}$ ”），电压表应选（填“B”或“C”），在某次测量中电流表读数是 $\text{[math]}$ ，电压表刻度盘如图2所示，则电压表读数是V，根据以上数据可得出电流表的内阻是 $\text{[math]}$ 。
（3）然后该同学设计了如图3所示的欧姆表原理图，电路中的定值电阻应选（填“ $\text{[math]}$ ”“ $\text{[math]}$ ”或“ $\text{[math]}$ ”），只闭合开关1时欧姆表的倍率是（填“ $\text{[math]}$ ”或“ $\text{[math]}$ ”），与A相连的应该是（填“红”或“黑”）表笔。

某同学用内阻 $\text{[math]}$ 、满偏电流 $\text{[math]}$ 的毫安表及相关元件制作了一个简易欧姆表，电阻刻度值尚未标定，电路如图甲所示。该同学将两表笔短接，调节滑动变阻器R使毫安表指针满偏，再将阻值为 $\text{[math]}$ 的电阻接在两表笔之间，此时毫安表指针位置如图乙所示。下列说法正确的是（）
