伏安特性曲线 知识点题库

在“描绘小灯泡伏安特性曲线”的实验中,应 (  )
A . 采用电流表内接法,因为小灯泡的电阻比电压表内阻小得多 B . 采用电流表内接法,因为小灯泡的电阻比电流表内阻大得多 C . 采用电流表外接法,因为小灯泡的电阻比电压表内阻小得多 D . 采用电流表外接法,因为小灯泡的电阻比电流表内阻大得多
某课外兴趣小组测量一个标有“12V”字样,功率未知的灯泡灯丝电阻R随灯泡两端电压U变化的关系,得到如图所示的图线,则由此可以得到:

①在正常发光情况下,灯泡的电功率P=W.

②若一定值电阻与该灯泡串联,接在20V的电压上,灯泡能正常发光,则串联电阻的阻值为Ω.

③若用电动势为12V的理想电源给小灯泡供电,当灯泡开关合上后,需0.1s灯泡才能达到正常亮度,这0.1s内流过灯泡的电流变化情况是由大变小,最大电流是A.

要测定一额定电压4V、额定功率1.6W的小灯泡的伏安特性曲线.要求所测电压范围0.1V~4V.

现有器材:

直流电源E(电动势4.5V,内阻不计),

电压表V (量程4.5V,内阻约为4×104Ω),

电流表Al(量程250mA,内阻约为2Ω),

电流表A2(量程500mA,内阻约为1Ω),

滑动变阻器R(最大阻值约为30Ω),

电键S,导线若干.

如果既要满足测量要求,又要测量误差较小,应该选用的电流表是,上面两个电路应该选用的是

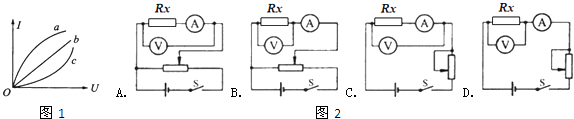

热敏电阻是传感电路中常用的电子元件,其阻值随温度升高而减小,现用伏安法研究热敏电阻在不同温度下伏安特性曲线,备用的实验器材和器具有:待测热敏电阻Rx(常温下的阻值约40Ω~50Ω);温度计(插入带塞的保温杯中,杯内有一定的冷水);盛有热水的暖水瓶;电源E(3V、内阻可忽略); 直流电流表A(内阻约2Ω);直流电压表V(内阻约5kΩ);滑动变阻器R1(0~10Ω);滑动变阻器R2(0~100Ω);开关S;导线若干.

①如图1a、b、c三条图线中,能反映热敏电阻伏安特性曲线的是

②要求实验测量误差尽可能小,电流表应选用接法(选填“内”或“外”);

③要求得到的伏安特性曲线尽可能完整,滑动变阻器应选用接法(选填“分压式”或“限流式”);

④根据你所选择的滑动变阻器接法,滑动变阻器应选择;(选填“R1”或“R2”);

⑤综上所述,应选择图2中电路进行实验.

为了测定干电池的电动势和内阻,现有下列器材:

A.干电池一节

B.电压表v1(0﹣15V,内阻约为15KΩ)

C.电压表v2(0﹣3V,内阻约为3KΩ)

D.电流表A1(0﹣3A,内阻约为2Ω)

E.电流表A2(0﹣0.6A,内阻约为10Ω)

F.电流表G(满偏电流3mA,内阻Rg=10Ω)

G.变压器

H.滑动变阻器(0﹣1000Ω)

I.滑动变阻器(0﹣20Ω)

J.开关、导线

  1. (1) 用电流表和电压表测量干电池的电动势和内电阻,应选用的滑动变阻器是,电流表,电压表(用代号回答)

  2. (2) 根据实验要求,用笔画线代替导线在实物图甲上连线.

  3. (3) 某次实验记录如下:

    组别

    1

    2

    3

    4

    5

    6

    电流I/A

    0.12

    0.20

    0.31

    0.32

    0.50

    0.57

    电压U/V

    1.37

    1.32

    1.24

    1.18

    1.10

    1.05

    根据表中数据在坐标图乙上画出U﹣I图线,由图可求得E=V,r=Ω.

  4. (4) 用你设计的电路做实验,测得的电动势与电池电动势的真实值相比(填“偏大”“偏小”或“相等”).

某实验小组正在测定一节新型电池的电动势(约为3V)和内阻,现要选取一个定值电阻R0当做保护电阻.

  1. (1) 首先为了准确测量定值电阻R0阻值,在操作台上准备了如下实验器材:

    A、电压表V(量程3V,电阻约为4KΩ)

    B、电流表A1(量程1A,内阻约0.5Ω)

    C、电流表A2(量程3A,内阻约0.5Ω)

    D、定值电阻R0(阻值约为3Ω)

    E、滑动变阻器R(0﹣10Ω)

    F、开关s一个,导线若干

    根据上述器材,在测量R0阻值时应选择(填序号)为电流表,其电路图应选择图1中哪种接法(填序号),经测量定值电阻R0的阻值为2.8Ω.

  2. (2) 之后为了测量该新型电池的电动势和内阻,设计了如图2实验,在图2中将所选器材连接起来.
  3. (3) 根据实验记录做出U﹣I图线如图3所示,从中可以求出待测新型电池的内阻为Ω,电池电动势为V(保留两位有效数字).
在用电流表和电压表测定电池的电动势和内阻的实验中:现备有以下器材:

干电池1个,滑动变阻器,电压表,电流表,电键,导线若干.

  1. (1) 请将该实验所采用的电路图画在图1虚框中
  2. (2) 图2是根据实验数据画出的U﹣I图象.由此可知这个干电池的内阻为欧姆,短路电流为A.
如图甲电路所示,电阻R两端的电压U与通过该电阻的电流I的变化关系如图乙所示,电源电动势为7.0V,内阻不计.电阻R1=1000Ω,且阻值不随温度变化.若改变R2 , 使AB与BC间的电压相等,则此时(   )

A . R的阻值为1000Ω B . R的阻值为400Ω C . 通过R的电流为2.5mA D . 通过R的电流为2.0mA
发光二极管具有单向导电性,正反向电阻相差较大。某实验小组要对一只二极管正向接入电路时的伏安特性曲线进行测绘探究。
  1. (1) 该二极管外壳的标识模糊了,同学们首先用多用电表的欧姆档“×1K”档两次实验情况如图甲所示,由此可知(填“A”或“B”)端为二极管的正极。

    图片_x0020_100016 图片_x0020_100017

  2. (2) 同学们想用伏安法测定该发光二极管的正向伏安特性曲线,设计了如图乙所示的电路图,图乙中还漏接了一条电线,应将(填A,B,C,D)两点用电线接好。
  3. (3) 实验过程中,电流表有一次的读数如图丙所示,其读数为A
  4. (4) 图丁为多次测量得到的该发光二极管正向伏安特性曲线。已知该发光二极管的最佳工作电压为2.3V,现用电动势为3V内阻为2Ω的电源供电,需要串联一个电阻R才能使二极管工作在最佳状态,试估算电阻R的值约为Ω(结果保留两位有效数字)
在如图甲所示的电路中,电源电动势为3.0 V,内阻不计,L1、L2为相同规格的小灯泡,这种小灯泡的伏安特性曲线如图乙所示,R为定值电阻,阻值为7.5 Ω.当开关S闭合后(   )

图片_x0020_1521359303

A . L1的电阻为 Ω B . L1消耗的电功率为0.75 W C . L2的电阻为7.5 Ω D . L2消耗的电功率为0.075 W
如图所示,图线1、2、3分别表示导体A、B、C的伏安特性曲线,其中导体C为一非线性电阻,当三导体串联接在电压恒为6 V的直流电源两端时,它们的电阻分别为R1、R2、R3 , 则下列说法正确的是(   )

A . 此时流过三导体的电流均为1 A B . R1∶R2∶R3=1∶3∶2 C . 若将三导体串联后改接在3 V的直流电源上,则三导体的阻值之比不变 D . 若将三导体并联后接在3 V的直流电源上,则通过它们的电流之比为I1∶I2∶I3=3∶2∶1
如图,图线1表示导体的电阻为R1 , 图线2表示导体的电阻为R2 , 则下列说法正确的是(  )

图片_x0020_100006

A . R1:R2=1:3 B . 把R1拉长到原来的3倍长后电阻等于R2 C . 将R1与R2串联后接于电源上,则功率之比P1:P2=1:3 D . 将R1与R2并联后接于电源上,则电流比I1:I2=1:3
在如图所示的U-I图象中,直线I为某一电源的路端电压与电流的关系图象,直线Ⅱ为某一电阻R的伏安特性曲线,用该电源直接与电阻R相连组成闭合电路。由图象可知正确的是(    )

图片_x0020_100003

A . 电源的电动势为6 V B . 电阻R的阻值为1 Ω C . 电源内阻为0.5 Ω D . 此时路端电压为3 V
如图甲、图乙所示分别为定值电阻A和定值电阻B的U-I曲线,则下列说法中正确的是(   )

图片_x0020_100011

A . 由于U-I曲线的斜率表示电阻的大小,则定值电阻A,B的阻值相等 B . 定值电阻A与定值电阻B的阻值之比为1:2 C . 如果在两电阻两端加相同的电压,流过两电阻的电流相同 D . 如果在两电阻两端加相同的电压,则相同时间内通过导体截面的电荷量之比为2:1
如图所示为某一电源的U-I曲线,由图可知 ( )

图片_x0020_753568890

A . 电源电动势为2.0 V B . 电源内阻为 图片_x0020_1966621604 Ω C . 电源短路时电流为10A D . 电路路端电压为1.5 V时,电路中电流为5.0 A
如图所示是某一电阻R的 图象,根据图象以下说法正确的是(   )

图片_x0020_100004

A . 通过电阻的电流与其两端的电压成正比 B . 电压增加,电阻随之增加 C . 在R两端加上 的电压时,每秒通过电阻横截面的电荷量是 D . 电阻

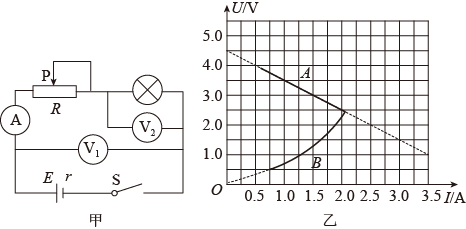

某小组研究电源和小灯泡两端的电压随电流的变化规律,实验电路如图甲。

①按规范连接好实验电路;②闭合电键S,移动滑动变阻器滑片P到某一位置,读出电流表A和电压表V1、V2的示数,并记录数据;③改变滑动变阻器滑片P的位置,重复步骤②多次测量;④根据数据描绘U-I图像,获得图线A、B,如图乙;⑤完成实验,整理实验器材。

  1. (1) 在步骤②中,移动滑动变阻器滑片P使其阻值变小的过程中,电流表A的示数将(选填“逐渐变小”“不变”“逐渐变大”);电压表V1的示数(选填“逐渐变小”“不变”“逐渐变大”)。
  2. (2) 从图乙中可得,电源的电动势E=V,内阻r=Ω。
  3. (3) 如图甲,当滑片P移到滑动变阻器的最左端时,小灯泡的实际功率为W,此时电源的效率为
  4. (4) 下列选项中,使滑动变阻器和小灯泡的功率最为相近的电流表A示数为________
    A . 1.0A B . 1.25A C . 1.5A D . 1.75A
小灯泡通电后其电流I随所加电压U变化的图线如图所示,P为图线上一点,PN为图线在P点的切线,PQ为U轴的垂线,PM为I轴的垂线,则下列说法中不正确的是(   )

A . 随着所加电压的增大,小灯泡的电阻增大 B . 对应P点,小灯泡的电阻为R= C . 对应P点,小灯泡的电阻为R= D . 用欧姆表测得的小灯泡的电阻小于
某导体中的伏安特性曲线如图所示,下列说法正确的是(   )

A . 导体两端加 电压时,导体的电阻为 B . 导体两端加 电压时,导体的电阻为 C . 该导体为线性元件 D . 导体的电阻率随着温度的升高不断增大
小灯泡通电后其电流I随所加电压U变化的图线如图所示,P为图线上一点, 为图线P点处的切线, 为U轴的垂线, 为I轴的垂线.则下列说法中正确的是(   )

A . 随着所加电压的增大,小灯泡的电阻减小 B . 对应P点,小灯泡的电阻为 C . 对应P点,小灯泡的电阻为 D . 对应P点,小灯泡的功率为图中曲线 和直线 所围的面积
