A，B导体的伏安特性曲线如图所示，下列判断正确的是（）

A . A导体的电阻是6Ω B . B导体的电阻是2Ω C . 当电流为0.3A时，A导体的电阻是6Ω D . 当电流为0.3A时，A导体的电阻为其此时的斜率，即18Ω

有一个小灯泡上标有“4V，2W”的字样，现在要用伏安法测量这个小灯泡的伏安特性曲线．现有下列器材供选用：

A．电压表V₁（0～5V，内阻约10kΩ）

B．电压表V₂（0～10V，内阻约20kΩ）

C．电流表A₁（0～0.3A，内阻约1Ω）

D．电流表A₂（0～0.6A，内阻约0.4Ω）

E．滑动变阻器R₁（0～10Ω，2A）

F．滑动变阻器R₂（0～100Ω，0.2A）

G．学生电源（直流6V）、开关及导线

（1）为了调节方便，测量尽可能准确，实验中应选用电压表，电流表，滑动变阻器．（填器材的前方选项符号，如A，B）
（2）为使实验误差尽量减小，要求从零开始多取几组数据；请在图1的方框中画出实验电路图．
（3）某同学通过实验得到的数据画出了该小灯泡的伏安特性曲线，如图2所示，若用电动势为4.0V、内阻为8Ω的电源直接给该小灯泡供电，则该小灯泡的实际功率是W．
（4） P为图2中图线上的一点，PN为图线上P点的切线、PQ为U轴的垂线，PM为I轴的垂线，下列说法中正确的是

A . 随着所加电压的增大，小灯泡的电阻增大 B . 随着所加电压的增大，小灯泡的电阻减小 C . 对应P点，小灯泡的电阻约为5.33Ω D . 对应P点，小灯泡的电阻约为24.0Ω

如图，直线b为电源图象，直线a为电阻R的图象，用该电源和该电阻组成闭合电路时，电源的输出功率和电源的效率分别是（）

A . 电源的效率为67% B . 电源的输出功率为4W C . 电源的输出功率为2W D . 电源的效率为33.3%

某同学用伏安法测一节干电池的电动势E和内电阻r，所给的器材有：

A．电压表V：0～3～15V

B．电流表A：0～0.6～3A

C．变阻器R₁（20Ω，1A）

D．变阻器R₂（1000Ω，0.1A）

E．电键S和导线若干

（1）实验中电流表应选用的量程为；电压表应选用的量程为；变阻器应选用（填R₁或R₂）；
（2）实验测得的6组数据已在U﹣I图中标出，如图所示．请你根据数据点位置完成U﹣I图线，并由图线求出该电池的电动势E=V，电阻r=Ω．

某实验小组利用如图1所示电路测定一节电池的电动势和内电阻，备有下列器材：

①待测电池，电动势约为1.5V（小于1.5V）

②电流表，量程3mA

③电流表，量程0.6A

④电压表，量程1.5V

⑤电压表，量程3V

⑥滑动变阻器，0～20Ω

⑦开关一个，导线若干

（1）请选择实验中需要的器材（填标号）．
（2）小组由实验数据作出的U﹣I图象如图2所示，由图象可求得电源电动势为V，内电阻为Ω．

小灯泡通电后其电流 I 随所加电压 U 变化的图线如图所示，P 为图线上一点，PN 为图线的切线，PQ 为 U 轴的垂线，PM 为 I 轴的垂线．则下列说法中正确是（）

A . 随着所加电压的增大，小灯泡的电阻增大 B . 对应P点，小灯泡的电阻为R= $\text{[math]}$ C . 对应P点，小灯泡的电阻为R= $\text{[math]}$ D . 对应P点，小灯泡的电功率值等于图中阴影部分面积大小

现要测定一个额定电压为3V、额定功率为1.2W的小灯泡的伏安特性曲线．要求所测电压范围为0～3 V.现有器材：

直流电源E(电动势4.5 V，内阻不计)，

电压表V₁ (量程3 V，内阻约为3kΩ)，

电压表V₂ (量程15V，内阻约为15kΩ)，

电流表A₁(量程200 mA，内阻约为2 Ω)，

电流表A₂(量程400 mA，内阻约为1 Ω)，

滑动变阻器R(最大阻值为20 Ω)，

开关S，导线若干．

（1）如果既要满足测量要求，又要测量误差较小，应该选用的电压表是（填写V₁或 V₂），选用的电流表是（填写A₁或 A₂），
（2）将测量小灯泡电阻的实验电路图画在答题纸的虚线框内．

实验室用的小灯泡灯丝的I-U特性曲线可用以下哪个图象来表示（）

A .

B .

C .

D .

热敏电阻包括正温度系数电阻器（PTC）和负温度系数电阻器（NTC），正温度系数电阻器（PTC）在温度升高时电阻值越大，负责温度系数电阻器（NTC）在温度升高时电阻值越小，热敏电阻的这种特性，常常应用在控制电路中。某实验小组选用下列器材探究通过热敏电阻R_x（常温下阻值约为10.0Ω）的电流随其两端电压变化的特点。

A．电流表A₁（满偏电流10mA，内阻r₁＝10Ω）

B．电流表A₂（量程0～1.0A，内阻r₂约为0.5Ω）

C．滑动变阻器R₁（最大阻值为10Ω）

D．滑动变阻器R₂（最大阻值为500Ω）

E．定值电阻R₃＝990Ω

F．定值电阻R₄＝140Ω

G．电源E（电动势12V，内阻可忽略）

H．开关、导线若干

（1）实验中改变滑动变阻器滑片的位置，使加在热敏电阻两端的电压从零开始逐渐增大，请在所提供的器材中选择必需的器材，应选择的滑动变阻器。（只需填写器材前面的字母即可）
（2）请在所提供的器材中选择必需的器材，在虚线框内画出该小组设计的电路图。

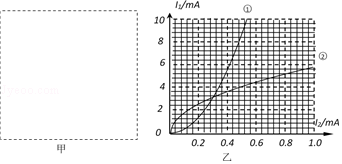

（3）该小组测出某热敏电阻R_x的I₁﹣I₂图线如曲线乙所示，NTC热敏电阻对应的曲线是（填①或②）。
（4）若将上表中的PTC电阻直接接到一个9V，内阻10Ω的电源两端，则它的实际功率为W．（结果均保留2位有效数字）

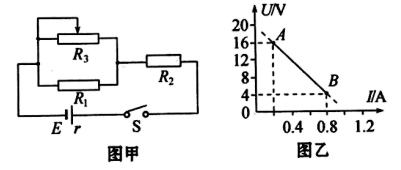

在如图甲所示的电路中， $\text{[math]}$ 、 $\text{[math]}$ 均为定值电阻，且 $\text{[math]}$ Ω， $\text{[math]}$ 阻值未知， $\text{[math]}$ 是一滑动变阻器，当其滑片从左端滑至右端时，测得电源的路端电压随电流的变化图线如图乙所示，其中 $\text{[math]}$ 、 $\text{[math]}$ 两点是滑片在变阻器的左右两个不同端点得到的值．求：

（1）定值电阻 $\text{[math]}$ 的阻值．
（2）电源的电动势 $\text{[math]}$ 和内阻 $\text{[math]}$ ．
（3）当滑动变阻器 $\text{[math]}$ 取何值时电源的输出功率最大？最大输出功率是多少？

由相同材料制成的两根长度相同、粗细均匀的电阻丝a、b，它们的伏安特性曲线如图所示，下列说法正确的是（）

图片_x0020_100001

A . 图线表示电阻丝的阻值与电压成正比 B . 两电阻丝都是非线性元件 C . a电阻丝的阻值小于b电阻丝 D . a电阻丝的横截面积小于b电阻丝

如图所示的U﹣I图象中，直线I为某电源的路端电压与电流的关系，直线Ⅱ为某一电阻R的伏安特性曲线，用该电源直接与电阻R连接成闭合电路，由图象可知（）

图片_x0020_100010

A . 电源的内阻为0.5Ω B . 电源的总功率为1.5W C . 电源的输出功率为1.5W D . 电源内部消耗功率为1.5W

要测绘额定电压为2V的日常用小电珠的伏安特性曲线，所供选择的器材除了导线和开关外，还有以下一些器材可供选择：

A．电源 $\text{[math]}$ （电动势 $\text{[math]}$ ，内阻可不计）

B．电压表 $\text{[math]}$ （量程为 $\text{[math]}$ ，内阻约 $\text{[math]}$ ）

C．电压表 $\text{[math]}$ $\text{[math]}$

D．电流表 $\text{[math]}$

E.电流表 $\text{[math]}$ $\text{[math]}$

F.滑动变阻器 $\text{[math]}$ （最大值 $\text{[math]}$ ）

G.滑动变阻器 $\text{[math]}$ （最大值 $\text{[math]}$ ）

（1）为减少实验误差，实验中电压表应选择，电流表应选择，滑动变阻器应选择（填各器材的序号）。
（2）为提高实验精度，请你在虚线框中设计实验电路图。

某实验小组合作完成了一系列测电阻的实验：

（1）小王同学用多用电表测量电阻，操作过程如图所示，下列说法正确的是___________。

A . 图甲，欧姆调零过程中，红黑表笔短接，手直接接触表笔，对调零结果无影响 B . 图乙，测量灯泡电阻，测量结果会比真实值小 C . 图丙，利用图示旋钮进行机械调零 D . 图丁，实验完成后，选择开关调至图示直流电压最高挡
（2）某实验小组准备探究某种元件Q的伏安特性曲线，他们设计了如图甲所示的电路图。请回答下列问题：

①按图甲的电路图补充完整图乙的实物连线（）；

②图甲中闭合开关S，电流表、电压表均有示数，但无论怎样移动变阻器滑动片，总不能使电压表的示数调为零。原因可能是图甲中的（选填a、b、c、d、e、f）处接触不良；

③据实验测得的数据，作出该元件的，I-U图线如图丙所示，则元件Q在U=1.8V时的电阻值是。

（1）小明同学在“描绘小灯泡的伏安特性曲线”实验中，有一根导线处于断路状态，如图1所示。为了寻找这根导线，小明同学想先闭合开关，调节滑动变阻器滑片到某位置，把多用电表的黑表笔接在电路中的a点，再将红表笔分别在图中b、c、d点进行测量，下列选档中，符合操作规程的是______；

A . 直流10V挡 B . 直流0.5A挡 C . 直流2.5V挡 D . 欧姆挡×10
（2）在（1）中的测量结果如下表

接入点

b

c

d

表盘指针

无偏转

有偏转

有偏转

则断路的导线应是（填图中导线的编号）；

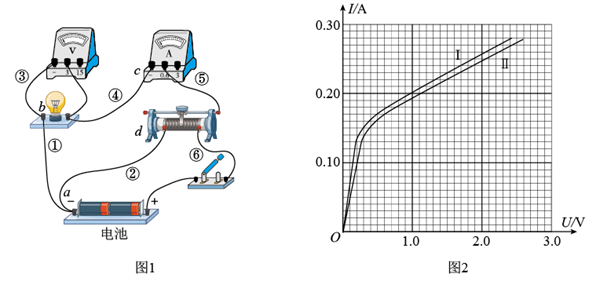

（3）排除故障后，小明分别描绘了采用电流表内接法和电流表外接法两种情况下的伏安特性曲线，如图乙所示，则图线I是采用电流表（填“内接法”或“外接法”），电流表内阻约Ω（保留2位有效数字）。

有A、B两个电阻，它们的伏安特性曲线如图所示，从图线可以判断（）

A . 电阻A的阻值大于电阻B B . 电阻A的阻值小于电阻B C . 电流相同时，电阻A两端的电压较大 D . 两电阻并联时，电阻B消耗的功率较大

有一个小灯泡上标有“ $\text{[math]}$ $\text{[math]}$ ”的字样，现在要用伏安法描绘这个灯泡的 $\text{[math]}$ 图线，有下列器材供选用：

A．电压表（ $\text{[math]}$ ，内阻约 $\text{[math]}$ ） B．电压表（ $\text{[math]}$ ，内阻约 $\text{[math]}$ ）

C．电流表（ $\text{[math]}$ ，内阻约 $\text{[math]}$ ） D．电流表（ $\text{[math]}$ ，内阻约 $\text{[math]}$ ）

E.滑动变阻器（ $\text{[math]}$ ， $\text{[math]}$ ） F.滑动变阻器（ $\text{[math]}$ ， $\text{[math]}$ ）

（1）实验中电压表应选用，电流表应选用。为使实验误差尽量减小，要求电压表从零开始变化且多取几组数据，滑动变阻器应选用（用序号字母表示）。
（2）请在方框内画出满足实验要求的电路图.

如图所示，直线M为某电源的 $\text{[math]}$ 图线，直线N为某电阻R的 $\text{[math]}$ 图线。用该电源和该电阻R组成闭合电路后，该电阻R正常工作。下列说法正确的是（　　）

A . 该电源的内阻为 $\text{[math]}$ B . 该电源的电动势为 $\text{[math]}$ C . 该电阻R的阻值为 $\text{[math]}$ D . 该电源的输出功率为 $\text{[math]}$

在“描绘小灯泡的伏安特性曲线”的实验中，有以下器材：

小灯泡L（3V，0.6A）

滑动变阻器R（0～10Ω）

电压表V₁（0～3V）

电压表V₂（0～15V）

电流表A₁（0～0.6A）

电流表A₂（0～3A）

铅蓄电池、开关各一个，导线若干

（1）为了减小误差，实验中应选电流表，电压表。
（2）在图1虚线框内按要求设计实验电路图。

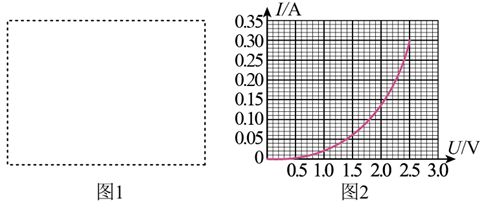

（3）现已描绘出该灯泡的伏安特性曲线如图2所示，若将该元件与5Ω的定值电阻串联，再接在一个电动势为3V，内阻不计的电源上，则该元件的消耗的功率为W．（保留2位有效数字）

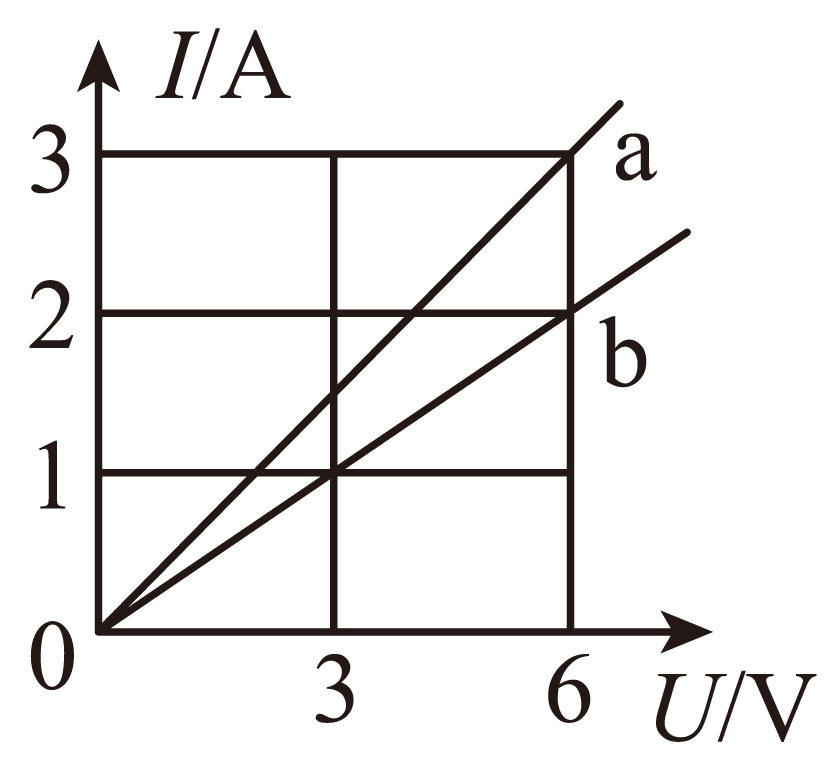

如图为a、b两电阻的I-U图线。若将a、b两电阻并联后接到输出电压为5V的电源上。则并联电路的总电阻值为Ω，通过a电阻的电流为A。

接入点	b	c	d
表盘指针	无偏转	有偏转	有偏转
