两电阻R₁、R₂的电流I和电压U的关系如图所示，可知两电阻R₁：R₂等于（）

A . 1：3 B . 3：1 C . 1： $\text{[math]}$ D . $\text{[math]}$ ：1

为探究小灯泡L的特性，连好分压电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始变化，得到小灯泡L的U﹣I图像应是（）

A .

B .

C .

D .

两粗细相同的同种金属电阻丝 $\text{[math]}$ 、 $\text{[math]}$ 的电流I和电压U的关系图象如图所示，可知

A . 两电阻的大小之比为 $\text{[math]}$ ： $\text{[math]}$ ：1 B . 两电阻的大小之比为 $\text{[math]}$ ： $\text{[math]}$ ：3 C . 两电阻丝长度之比为 $\text{[math]}$ ： $\text{[math]}$ ：3 D . 两电阻丝长度之比为 $\text{[math]}$ ： $\text{[math]}$ ：1

如图所示，直线A为电源的UI图线，直线B和C分别为电阻R₁、R₂的UI图线，用该电源分别与R₁、R₂组成闭合电路时，电源的输出功率分别为P₁、P₂ ，电源的效率分别为η₁、η₂ ，则( )

A . P₁>P₂ B . P₁＝P₂ C . η₁>η₂ D . η₁<η₂

某一热敏电阻其阻值随温度的升高而减小，在一次实验中，将该热敏电阻与一小灯泡串联，通电后各自的电流I随所加电压U变化的图象如图所示，点M为两元件的伏安特性曲线的交点。则关于热敏电阻和小灯泡的下列说法正确的是（）

A . 图线b是小灯泡的伏安特性曲线，图线a是热敏电阻的伏安特性曲线 B . 图线a是小灯泡的伏安特性曲线，图线b是热敏电阻的伏安特性曲线 C . 通过图线中可求得M点对应小灯泡的阻值和热敏电阻的阻值 D . 图线中M点对应的状态，表示小灯泡的功率与热敏电阻的功率相等

如图所示，直线A为某电源的U－I图线，曲线B为某小灯泡的U–I图线的一部分，用该电源和小灯泡组成闭合电路时，灯泡恰好能正常发光，则下列说法中正确的是（）

A . 此电源的内阻为2/3Ω. B . 灯泡的额定功率为6 W C . 小灯泡的U–I曲线说明电功率越大，灯丝电阻率越小 D . 额定状态下，小灯泡阻值为1Ω.

某一导体的伏安特性曲线如图中AB段(曲线)所示，关于导体的电阻，以下说法正确的是( )

图片_x0020_1638078003

A . B点的电阻为12 Ω B . B点的电阻为40 Ω C . 导体的电阻因温度的影响改变了1 Ω D . 导体的电阻因温度的影响改变了9 Ω

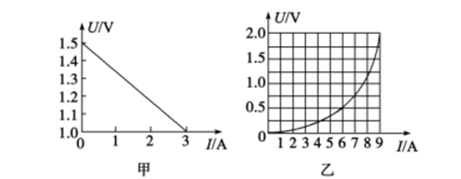

图甲为某电源的U － I图线，图乙为某小灯泡的U － I图线，则下列说法中正确的是（）

图片_x0020_1504948022

A . 电源的内阻为 0.5Ω B . 小灯泡的电阻随着功率的增大而减小 C . 当小灯泡两端的电压为 0.5V 时，它的电阻约为 $\text{[math]}$ Ω D . 把电源和小灯泡组成闭合回路，小灯泡的功率约为3W

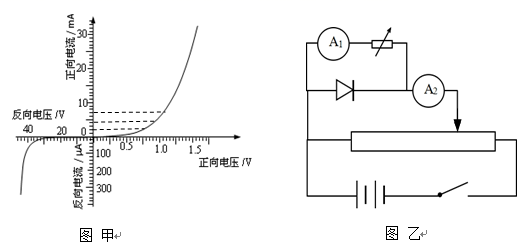

二极管具有单向导电性，电路符号是“

”。实验小组想通过实验描绘某种型号的二极管正向导通时的伏安特性曲线，并从这种型号二极管说明书上得到其伏安特性曲线如图甲。

（1）根据实验室中已有如下的实验仪器，设计了如图乙所示的电路图。
A．干电池两节（每节电动势约1.5V）；        B．待测二极管；

C．电流表（量程40mA，内阻约几欧）；       D．电流表（量程5mA，内阻R_A=20Ω）；

E．滑动变阻器（阻值范围为0~10Ω）；         F．电阻箱（最大阻值为999Ω）；

G. 导线、开关若干。

则图乙中电流表A₁应选择，电流表A₂应选择。（填仪器前的字母）
（2）若电流表A₁的读数为I₁ ，电流表A₂的读数为I₂ ，电阻箱的阻值为R₁ ，则此时二极管的电阻R_x的表达式为R_x=
（3）将电阻箱的阻值调至欧时，电流表A₁恰好半偏，此时二极管的电压为1V。
（4）根据图甲，要准确描绘此二极管在正向导通时的伏安特性，应该在电流表A₂的读数在______区间多测几组数据。（选填ABC：

A . 0~2mA B . 2~4mA C . 4~6mA）

在图甲所示电路中，R₁、R₂均为定值电阻，且R₁＝100 Ω，R₂的阻值未知，R₃是一滑动变阻器，在其滑片从最左端滑至最右端的过程中，测得电源的路端电压U随干路电流I的变化图线如图乙所示，其中图线上的A、B两点是滑片在变阻器上的两个不同端点时分别得到的，则（）

图片_x0020_100009

A . 电源的电动势为20 V、内电阻为20 Ω B . 定值电阻R₂的阻值为5 Ω C . 定值电阻R₂消耗的最大功率为16 W D . 滑动变阻器R₃的最大阻值为300 Ω

在如图所示的U-I图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线。用该电源与电阻R组成闭合电路。由图象判断错误的是（）

图片_x0020_100004

A . 电源的电动势为3V,内阻为0.5 $\text{[math]}$ B . 电阻为1 $\text{[math]}$ . C . 电源的效率为90% D . 电源的输出功率为4W

如图所示是某电源的路端电压与电流的关系图像，下列结论正确的是（）

图片_x0020_100012

A . 电源的电动势为6.0 V B . 电源的内阻为12 Ω C . 电源的短路电流为0.6 A D . 电流为0.2 A时的外电路的电阻是28Ω

如图所示，图线a是某电池的伏安特性曲线，图线b是一只定值电阻的伏安特性曲线（两图线交点纵坐标为15）．若已知该电池的内阻为1Ω，那么把这个电阻与电池串联后，电阻消耗的电功率是（）

图片_x0020_100010

A . 75W B . 70W C . 45W D . 15W

某一热敏电阻其阻值随温度的升高而减小。在一次实验中，将该热敏电阻与一小灯泡串联，通电后其电流I随所加电压U变化的图线如图所示，M为两元件的伏安特性曲线的交点。关于热敏电阻和小灯泡，下列说法中正确的是（）

图片_x0020_100007

A . 图中图线a是小灯泡的伏安特性曲线，图线b是热敏电阻的伏安特性曲线 B . 图中图线b是小灯泡的伏安特性曲线，图线a是热敏电阻的伏安特性曲线 C . 图线中的M点，表示该状态小灯泡的电阻大于热敏电阻的阻值 D . 图线中M点对应的状态，小灯泡的电阻等于热敏电阻的阻值

在“描绘小灯泡的伏安特性曲线”实验中，下面给出的四个图象符合小灯泡的伏安特性曲线的是（）

A .

B .

C .

D .

在如图甲所示的电路中，电源电动势为3.0V，内阻不计，L₁、L₂、L₃为相同规格的三个小灯泡，这种小灯泡的伏安特性曲线如图乙所示。当开关闭合后，下列判断不正确的是（）

图片_x0020_100004

A . 灯泡L₁的电阻为12 Ω B . 通过灯泡L₁电流是通过灯泡L₂电流的2倍 C . 灯泡L₁两端电压是灯泡L₂两端电压的2倍 D . 灯泡L₂的电阻为7.5Ω

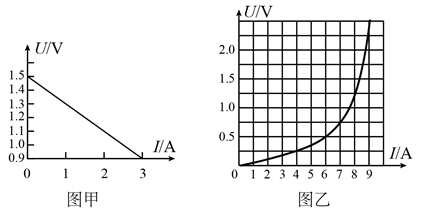

图甲为某电源的 $\text{[math]}$ 图线，图乙为某小灯泡的 $\text{[math]}$ 图线，则下列说法正确的是（）

图片_x0020_1679060437

A . 电源的内阻为0.5Ω B . 小灯泡的电阻随着电压的增大而减小 C . 把电源和小灯泡组成闭合回路，小灯泡的功率约为 $\text{[math]}$ D . 当小灯泡两端的电压为 $\text{[math]}$ 时，它的电阻约为 $\text{[math]}$

如图所示为某种规格小灯泡的伏安特性曲线，若将该小灯泡接在电动势 $\text{[math]}$ ，内阻 $\text{[math]}$ 的电源上，则小灯泡消耗的实际功率约为（）

A . $\text{[math]}$ B . $\text{[math]}$ C . $\text{[math]}$ D . $\text{[math]}$

某种元件的 $\text{[math]}$ 关系图象如图所示，虚线P是电流为 $\text{[math]}$ 时曲线的切线，斜率为k．则电流为 $\text{[math]}$ 时，元件的电阻（）

A . 等于k B . 小于k C . 大于 $\text{[math]}$ D . 等于 $\text{[math]}$

如图甲所示为测量一节干电池的电动势和内电阻的实验电路图，根据测得的数据作出了如图乙所示的 $\text{[math]}$ 图线，以下实验结论正确的是（）

A . 电池电动势的测量值偏大 B . 电池内阻的测量值为 $\text{[math]}$ C . 外电路发生短路时的电流为 $\text{[math]}$ D . 电压表的示数为 $\text{[math]}$ 时，电源消耗的电功率为 $\text{[math]}$
