假设某同学研究白炽灯得到某白炽灯的伏安特性曲线如图所示．图象上A点与原点的线与横轴成α角，A点的切线与横轴成β角，则（　　）

A . 白炽灯的电阻随电压的增大而减小 B . 在A点，白炽灯的电阻可表示为tanβ C . 在A点，白炽灯的电功率可表示为U₀I₂ D . 在A点，白炽灯的电阻可表示为 $\text{[math]}$

如图所示的U﹣I图象中，直线a表示某电源路端电压与电流的关系，直线b为某一电阻R的伏安特性曲线．用该电源直接与电阻R连接成闭合电路，由图象可知（）

A . R的阻值为1.5Ω B . 电源电动势为3V，内阻为0.5Ω C . 电源内部消耗功率为1.5W D . 电源的输出功率为3.0W

甲乙两位同学在实验室利用如图（a）所示的电路测定定值电阻R₀ ，电源的电动势E和内电阻r，调节滑动变阻器的滑动触头P向某一方向移动时，甲同学记录了电流表A和电压表V₁的测量数据，乙同学记录的是电流表A和电压表V₂的测量数据．并根据数据描绘了如图（b）所示的两条U﹣I直线．回答下列问题：

①根据图（b），可以求出定值电阻R₀=Ω，电源电动势E=V，内电阻r=Ω．（以上结果均保留2位有效数字）

②由于（填“电流表分压”或“电压表分流”）的影响，测得的电源电动势比实际值偏小．

若用下列甲图方法测电源电动势和内阻，实验时改变电阻箱的阻值，记录外电路的总电阻阻值R，用灵敏电流计测得对应的电流值I．多次测量后分别得到如图乙所示的 $\text{[math]}$ ﹣R关系图线．

由图线可知该电源的电动势E=V，内阻r=Ω．

如图所示，直线Ⅰ、Ⅱ分别是电源1与电源2的路端电压随输出电流的变化的特性图线，曲线Ⅲ是一个小灯泡的伏安特性曲线，如果把该小灯泡分别与电源1、电源2单独连接，则下列说法正确的是（）

A . 电源1与电源2的内阻之比是11：7 B . 电源1与电源2的电动势之比是1：1 C . 在这两种连接状态下，小灯泡消耗的功率之比是1：2 D . 在这两种连接状态下，小灯泡的电阻之比是1：2

有一个小灯泡上标有“2V，3W”的字样，现在要用伏安法描绘这个灯泡的I﹣U图线，有下列器材供选用：

A．电源（电动势3V，内阻约1Ω）

B．电流表（0～0.6A，内阻约1Ω）

C．电流表（0～2A，内阻约0.4Ω）

D．电压表（0～3V，内阻约10kΩ）

E．电压表（0～10V，内阻约20kΩ）

F．滑动变阻器（0～5Ω，额定电流3A）

G．滑动变阻器（0～500Ω，额定电流2A）H．开关、导线

（1）实验中电流表应选用，电压表应选用．为使实验误差尽量减小，要求电压表从零开始变化且多取几组数据，滑动变阻器应选用（用序号字母表示）．
（2）实验中，电压表的示数如图1，图中U=V．
（3）实验中调节滑动变阻器，得到了小灯泡的I﹣U图象如图2所示，则可知小灯泡的电阻随电压增大而（填“增大”、“减小”或“不变”）．
（4）请根据实验要求，在图3方框内画出电路图．

如图所示，有A、B、C、D四个电阻，它们的I—U关系如图所示，其中电阻最小的是(　　)

A . A B . B C . C D . D

二极管是一种半导体元件，电路符号为

，其特点是具有单向导电性。某实验小组要对一只二极管正向接入电路时的伏安特性曲线进行测绘探究。据了解，该二极管允许通过的最大电流为50mA。

（1）该二极管外壳的标识模糊了，同学们首先用多用电表的电阻挡来判断它的正负极：当将红表笔接触二极管的左端、黑表笔接触二极管的右端时，发现指针的偏角比较小，当交换表笔再次测量时，发现指针有很大偏转，由此可判断（填“左”或“右”）端为二极管的正极。
（2）实验探究中他们可选器材如下：
A．直流电源（电动势3V，内阻不计）；
B．滑动变阻器（0〜20Ω）；
C．电压表（15V、内阻约80KΩ）；
D．电压表（3V、内阻约50KΩ）；
E．电流表（0.6A、内阻约1Ω）；
F．电流表（50mA、内阻约50Ω）；
G．待测二极管；
H．导线、开关。
为了提高测量精度，电压表应选用，电流表应选用。（填序号字母）
（3）实验中测量数据如下表，请在坐标纸上画出该二极管的伏安特性曲线。
电流I/mA
0
0
0.2
1.8
3.9
8.6
14.0
21.8
33.5
50.0
电压U/V
0
0.50
0.75
1.00
1.25
1.50
1.75
2.00
2.25
2.50
（4）同学们将该二极管与阻值为10Ω的定值电阻串联后接到电压恒为3V的电源两端，则二极管导通时定值电阻的功率为W。

如图所示，直线A为某电源的U–I图线，曲线B为某小灯泡的U–I图线，用该电源和小灯泡组成闭合电路时，电源的输出功率和电源的总功率分别是（）

图片_x0020_100001

A . 4 W 6 W B . 4 W 8 W C . 2 W 3 W D . 6 W 8 W

有一个额定电压为 $\text{[math]}$ ，额定功率约为1W的小灯泡，现要用伏安法描绘这个灯泡的I一U图线，有下列器材可供选用：

A．电压表 $\text{[math]}$ ，内阻约为 $\text{[math]}$

B．电压表 $\text{[math]}$ ，内阻约为 $\text{[math]}$

C．电流表 $\text{[math]}$ ，内阻约为 $\text{[math]}$

D．电流表 $\text{[math]}$ ，内阻约为 $\text{[math]}$

E.滑动变阻器 $\text{[math]}$

F.滑动变阻器 $\text{[math]}$

G.蓄电池 $\text{[math]}$ 电动势6V，内阻不计 $\text{[math]}$

H.开关、导线

（1）请在对应方框内画出该实验的原理电路图；
（2）实验中，电压表选，电流表选，滑动变阻器选 $\text{[math]}$ 用序号字母表示 $\text{[math]}$ ；

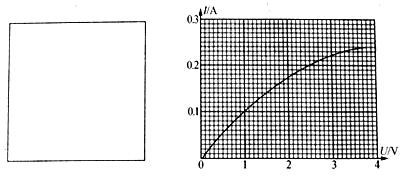

（3）测得该灯泡的伏安特性曲线如图所示，由图线可求得此灯泡在正常工作时的电阻为 $\text{[math]}$ ，若将此灯泡与电动势12V、内阻为 $\text{[math]}$ 的电源相连，要使灯泡正常发光，需串联一个阻值为 $\text{[math]}$ 的电阻 $\text{[math]}$ 结果保留两位有效数字 $\text{[math]}$

为了测定光敏电阻 Rx 的光敏特性：

图片_x0020_100015

图片_x0020_100016

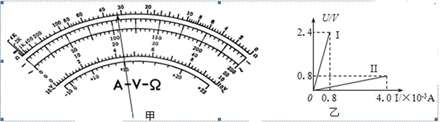

（1）某同学使用多用表“×10”的欧姆挡测其大致电阻示数如图甲所示，则所测得的阻值 Rx=Ω；
（2）为了比较光敏电阻在正常光照射和强光照射时电阻的大小关系，采用伏安法测电阻得出两种“U﹣I”图线如图乙所示，由图线可知正常光照射时光敏电阻阻值为Ω，强光照射时光敏电阻阻值为Ω；
（3）请根据图丙将图丁中的仪器连接成完整实验电路。

两粗细相同的同种金属电阻丝 $\text{[math]}$ 、 $\text{[math]}$ 的电流I和电压U的关系图象如图所示，可知（）

A . 两电阻的大小之比为 $\text{[math]}$ ： $\text{[math]}$ ：1 B . 两电阻的大小之比为 $\text{[math]}$ ： $\text{[math]}$ ：3 C . 两电阻丝长度之比为 $\text{[math]}$ ： $\text{[math]}$ ：3 D . 两电阻丝长度之比为 $\text{[math]}$ ： $\text{[math]}$ ：1

如图所示的U-I图象中，甲为某电池的路端电压与电流的关系图线，乙、丙为两种电子元件的U-I图线，三个图线交于同一点，若电池的电动势不变，内阻变大，再将乙、丙分别接在这个电池两端，乙、丙元件两端的电压分别为U₁、U₂ ，通过两元件的电流分别为I₁、I₂ ，则下列关系正确的是（）

图片_x0020_100009

A . U₁>U₂ B . I₁>I₂ C . U₁I₁>U₂I₂ D . $\text{[math]}$

在图甲的电路中，R₁是可变电阻，R₂是定值电阻，电源内阻不计．实验时调节R₁的阻值，得到各组电压表和电流表数据，用这些数据在坐标纸上描点、拟合，作出的U-I图像如图乙中AB所示．

图片_x0020_100015

（1）图乙中a、b、AB的斜率各等于多少？
（2）结合图甲，说明a、b、AB的斜率各表示什么物理量．

某同学研究白炽灯得到某白炽灯的U－I曲线如图所示．图象上A点与原点的连线与横轴成α角，A点的切线与横轴成β角，则( )

图片_x0020_626413571

A . 白炽灯的电阻随电压的增大而减小 B . 在A点，白炽灯的电阻可表示为tan β C . 在A点，白炽灯的电功率可表示为U₀I₀ D . 在A点，白炽灯的电阻可表示为 $\text{[math]}$

如图，为定值电阻的伏安曲线，图线1表示的导体的电阻为R₁ ，图线2表示的导体的电阻为R₂ ，则下列说法正确的是（）

图片_x0020_100001

A . 两个电阻的阻值之比R₁∶R₂ = 3∶1 B . 把R₂均匀拉长到原来的3倍，其电阻等于R₁ C . 将R₁与R₂串联后接于电源上，其消耗的功率之比P₁∶P₂ = 1∶3 D . 将R₂与内阻值等于R₁的灵敏电流计并联改装成电流表，改装后的电流表量程为原灵敏电流计量程的3倍

如图所示是某导体的伏安特性曲线，下列说法正确的是（）

图片_x0020_100005

A . 当导体两端的电压是4V时，导体的电阻是10Ω B . 当导体两端的电压是4V时，导体的电阻是0.1Ω C . 当导体两端的电压是8V时，导体的电阻是10Ω D . 当导体两端的电压是2V时，通过导体的电流是0.2A

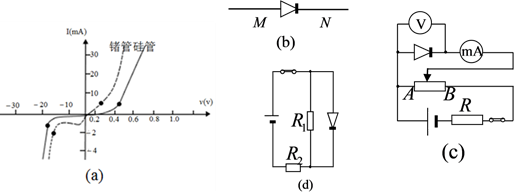

某实验小组已通过实验获得锗二极管和硅二极管（简称锗管和硅管）的伏安特性曲线如图（a）所示，现有这个类型的锗管和硅管甲和乙，但标记不清楚，无法判断哪一个是硅管、哪一个是锗管。

图片_x0020_100010

（1）其中一同学取甲管（图（b）所示）做实验，他选用多用表的电阻档，并用表笔K接图（b）中的M端，另一表笔接N端，发现多用表指针偏角较小，则表笔K应该是（“红”或“黑”）笔；
（2）该同学继续用电路图（c）研究甲管的特性，他将变阻器的滑片（“从A到B”、“从B到A”）慢慢滑动，当电压表示数超过0.1V时，电流表示数开始明显增加，则甲管的材料应该是。
（3）另一同学用剩下的乙管利用电路图（d）进行实验，其中定值电阻其中定值电阻 $\text{[math]}$ 、 $\text{[math]}$ 、电源输出电压 $\text{[math]}$ 保持不变，则此电路中，二极管乙的功率为。

如图所示为两个定值电阻a、b的伏安特性曲线，下列说法正确的是（）

图片_x0020_100002

A . a的电阻小，两电阻串联后的伏安特性曲线在区域I B . a的电阻大，两电阻并联后的伏安特性曲线在区域Ⅱ C . b的电阻小，两电阻并联后的伏安特性曲线在区域Ⅲ D . b的电阻大，两电阻串联后的伏安特性曲线在区域I

在如图所示的I－U图像中，直线Ⅰ为某一电源中流过的电流与其路端电压的关系图线，直线Ⅱ为某一电阻R的I－U图线。用该电源直接与电阻R相连组成闭合电路，由图像可知（）

图片_x0020_100003

A . 电源的电动势为3V，内阻为0.5Ω B . 电阻R的阻值为2Ω C . 电源的输出功率为2W D . 电源的效率约为33.3%

电阻 $\text{[math]}$ 、 $\text{[math]}$ 的 $\text{[math]}$ 图像如图所示，则下列说法正确的是（　　）

A . $\text{[math]}$ B . 将 $\text{[math]}$ 与 $\text{[math]}$ 串联后接于电源上，则电压比 $\text{[math]}$ C . 将 $\text{[math]}$ 与 $\text{[math]}$ 并联后接于电源上，则电流比 $\text{[math]}$ D . 将 $\text{[math]}$ 与 $\text{[math]}$ 并联后接于电源上，则功率比 $\text{[math]}$

电流I/mA	0	0	0.2	1.8	3.9	8.6	14.0	21.8	33.5	50.0
电压U/V	0	0.50	0.75	1.00	1.25	1.50	1.75	2.00	2.25	2.50
