电表的改装 知识点题库

一灵敏电流计,满偏电流为Ig=500μA,表头电阻Rg=200Ω,若将它改装成量程为1.0V的电压表,应(   )
A . 串联一个1800Ω的电阻 B . 串联一个0.1Ω的电阻 C . 并联一个1800Ω的电阻 D . 并联一个0.1Ω的电阻
有一个小量程的电流表G,内阻Rg=30Ω,满偏电流Ig=1mA,要把它改装成0~3V电压表时,要如何连接电阻(   )
A . 串联  2.97×103Ω B . 并联   2.97×103Ω C . 串联   3×103Ω D . 并联    3×103Ω
实验室有一个微安表,标记的满偏电流为200μA,内阻为800Ω.小明根据实验需要,将此表改装成了一个多用途电表,如图所示,其中定值电阻分别为R1=20Ω,R2=180Ω,R3=2840Ω.则:

  1. (1) 若使用c、d两个接线柱,改装后的电流量程为 mA;若使用a、d两个接线柱,改装后的电压量程为 V.
  2. (2) 改装后将开关S1拨到b,用标准电流表 对改装表进行校准,若发现改装表的读数总比标准表的示数稍大,说明微安表内阻的真实值(填“大于”或“小于”)800Ω.
一小量程电流表G的内阻为25Ω,满偏电流为2mA,若把它改装成5V量程的电压表,则应联一个阻值为的电阻,若在改装成3A量程的电流表,则应联一个阻值为的电阻.
图中的甲、乙两个电路,都是由一个灵敏电流计G和一个变阻器R组成,它们之中一个是测电压的电压表,另一个是测电流的电流表,那么以下结论中正确的是(   )

A . 甲表是电流表,R增大时量程增大                B . 甲表是电流表,R增大时量程减小 C . 乙表是电压表,R增大时量程增大 D . 上述说法都不对
如图所示,有一个表头G,其满偏电流 ,内阻 ,将它改装成有1A和10A两种量程的电流表,求 的阻值

电压表满偏时通过该表的电流是半偏时通过该表电流的两倍。某同学利用这一事实测量电压表的内阻(半偏法),实验室提供的器材如下:V待测电压表(量程3V,内阻约为3000Ω),电阻箱R0(最大阻值为99999.9Ω),滑动变阻器R1(最大阻值100Ω,额定电流2A),电源E(电动势6V,内阻不计),开关两个,导线若干。
  1. (1) 虚线框内为该同学设计的测量电压表内阻的电路图的一部分,将电路图补充完整



  2. (2) 根据设计的电路进行的实验步骤是:移动滑动电阻器的滑片,以保证通电后电压表所在的支路分压(填写“最大”或“最小”);闭合开关s1︑s2,调节R1,使电压表的指针(填写“满偏”或“半偏”);保持滑动电阻器滑片位置不变,断开s2 , 调节电阻箱R0,使电压表的指针(填写“满偏”或“半偏”);读取电阻箱所示的电阻值,此即为测得的电压表内阻。
  3. (3) 将这种方法测出的电压表内阻记为RV′,与电压表内阻的真实值RV相比,RVRV(填“>”“=”或“<”)
某同学将一个量程为0~1V、内阻未知的电压表改装为0~3V的电压表.
  1. (1) 该同学首先进行了如下操作:

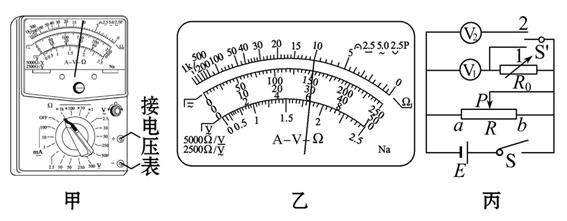

    ①将多用电表挡位调到电阻“×100”,再将红表笔和黑表笔,进行调零;

    ②将图甲中多用电表的红表笔和电压表的(选填“+”或“-”)接线柱相连,黑表笔与另一接线柱相连;

    ③此时多用电表的示数如图乙所示,则电压表的内阻为Ω.若已知多用电表欧姆挡表盘中央刻度值为“15”,表内电池电动势为1.5V,则电压表的示数为V.

  2. (2) 为了准确地测量该电压表的内阻RV , 并将改装后的电压表与标准电压表进行校准,该同学设计了如图丙所示的实验电路。

    ①实验中可供选择的器材有:

    a待测电压表V1(量程0~1V)

    b.标准电压表V2(量程0~3V)

    c.滑动变阻器(最大阻值为2000Ω)

    d.滑动变阻器(最大阻值为10Ω)

    e.电阻箱(最大阻值为9999.9Ω)

    f.电阻箱(最大阻值为999.9Ω)

    g.电池组(电动势约6V,内阻不计)

    h.开关、导线若干

    ②该同学实验操作步骤如下:

    A.按图丙连接好电路;

    B.将滑动变阻器的滑片P滑到a端;

    C.闭合开关S,将单刀双掷开关S′掷到1,移动滑片P的位置,使电压表V1满偏;

    D.保持滑片P位置不变,断开开关S′,调节电阻箱R,使电压表示数为0.60V,读出R0的阻值为720Ω;

    E.断开S,将滑片P滑到a端;

    F.把R0的阻值调为某一具体值R1 , 将V1改装成量程为0~3V的电压表;

    G.将S′掷到2,对改装后的电压表进行逐格校准;

    H.断开开关S,整理器材。

    根据该同学设计的实验,请回答下列问题:

    ①为完成该实验,滑动变阻器应选(选填“c”或“d”),电阻箱应选(选填“e”或“f”);

    ②待测电压表内阻RV的测量值为Ω,R1Ω;

    ③若校准电压表时发现改装表的读数相对于标准表的读数总是偏大一些,为使改装表读数准确,应将R0的阻值调(选填“大”或“小”)一些.

如图是有两个量程的电压表,当使用a、b两个端点时,量程为0~10 V,当使用a、c两个端点时,量程为0~100 V.已知电流表的内阻Rg为500 Ω,满偏电流Ig为1 mA,则电阻R1、R2的值(   )

图片_x0020_100009

A . 9500Ω;90000Ω B . 90000Ω;9500Ω C . 9500Ω;9000Ω D . 9000Ω;9500Ω
两只电压表 是由完全相同的电流表改装而成的, 的量程为5V 的量程为15V , 为了测量 的电压,把 串联起来使用,在这种情况下
A . 读数相等 B . 两表指针偏转角相等 C . 的读数之比等于电压表的内阻之比 D . 的指针偏转角度之比等于两个电压表的内阻之比
一伏特表由电流表G和电阻R串联而成,如图所示.若在使用中发现此伏特表的读数总比准确值稍小一些,采用下列哪种措施可能加以改进:(   )

图片_x0020_100016

A . 在R上串联一比R小得多的电阻 B . 在R上串联一比R大得多的电阻 C . 在R上并联一比R小得多的电阻 D . 在R上并联一比R大得多的电阻

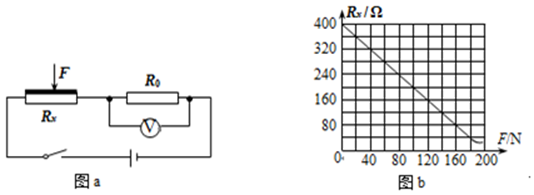

某同学要把电压表改装成可直接测量压力的仪表,设计的电路如图(a)所示。实验器材如下:待改装电压表(量程0 ~ 3 V,可视为理想电压表),定值电阻R0,压敏电阻Rx,电源(4 V,内阻不计),开关S,导线。选用的压敏电阻阻值Rx随压力F变化的规律如图(b)。
图片_x0020_1848251241
  1. (1) 实验中随着压力F的增大,电压表的示数。(填“变大”“不变”或“变小”)


  2. (2) 为使改装后仪表的量程为0 ~ 160 N,且压力160 N对应电压表3 V刻度,则定值电阻阻值R0 Ω,压力0 N对应电压表V刻度。
  3. (3) 他发现这样改装后的仪表压力刻度分布不均匀,想进一步把(2)中的压力刻度改成均匀分布,应选用另一压敏电阻,其阻值Rx与压力F变化关系式为
某实验小组欲将一量程为2V的电压表V1改装成量程为3V的电压表,需准确测量电压表V1的内阻,经过粗测,此表的内阻约为2kΩ。可选用的器材有:

电压表V2(量程为5V,内阻为5kΩ)

滑动变阻器R1(最大值为100Ω)

电流表(量程为0.6A,内阻约为0.1Ω)

电源(电动势E=6V,内阻不计)

定值电阻R(阻值已知且满足实验要求)。

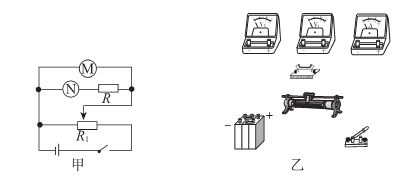

图甲为测量电压表V的内阻实验电路图,图中M、N为实验小组选用的电表。

  1. (1) 请选择合适的电表替代M、N,按照电路图用线条替代导线连接实验电路;
  2. (2) 实验电路正确连接,调节滑动变阻器,M表的读数为Y,N表的读数为X,请用两表的读数和定值电阻R表示电压表V1的内阻
  3. (3) 改变滑动变阻器滑片的位置,得到多组M表和与之对应的N表的读数,建立直角坐标系,通过描点作出M表(纵坐标)和与之对应的N表的读数(横坐标)的函数图象。若使M表和N表可同时达到满偏,则函数图象的斜率约为;(结果保留2位有效数字)
  4. (4) 若测得电压表V的内阻准确值为R0 , 则将此表改成量程为3V的电压表需(选填“串”或“并”)联电阻的阻值为
某同学准备将一只毫安表改装成欧姆表。准备有如下器材:

A.毫安表(满偏电流Ig=1 mA,内阻Rg=170 Ω)

B.干电池(电动势E=1.5 V,内阻r=2.0 Ω)

C.定值电阻R0(阻值1 000 Ω)

D.电阻箱R1(最大阻值都为999.9 Ω)

E.开关S、红、黑表笔各1支,导线若干

  1. (1) 欧姆表的电路图如图甲所示,图中表笔(填“a”或“b”)是黑表笔;

    图片_x0020_100018 图片_x0020_100019

  2. (2) 按图甲正确连接好电路.将红、黑表笔短接,调节电阻箱R1Ω,使电流表达到满偏,此时闭合电路的总电阻为欧姆表的内阻R , 则RΩ;
  3. (3) 欧姆表改装好后,通过计算可以将原来的毫安表表盘标上对应的电阻数值。如图乙所示,表盘上P处的电流刻度为0.4mA,则P处对应的电阻刻度为
某物理兴趣小组的同学利用实验室提供的器材组装了一个“欧姆表”并用其测量一个未知电阻的阻值。实验室提供的器材如下:

A.新的干电池一节:电动势为1.5V,其内阻可忽略

B.灵敏电流计一个:量程为0~3mA,内阻20Ω

C.可变电阻P;阻值范围为100~1500Ω

D.红、黑表笔各一个

E.待测电阻一只

  1. (1) 请在右图虚线框内补全所需的器材。
  2. (2) 测量电阻前,先进行欧姆调零。将可变电阻P的阻值调节为R=Ω,此时电流计指针指到
  3. (3) 把待测电阻接入两表笔间,指针正好指在1mA刻度处,则该电阻的阻值为Ω。
如图,电流表A1(0~3A)和A2(0~0.6A)是由两个相同的电流计改装而成,现将这两个电流表并联后接入电路中。闭合开关S,调节滑动变阻器,下列说法中正确的是(   )

图片_x0020_100011

A . A1、A2的读数之比为5∶1 B . A1、A2的读数之比为1∶1 C . A1、A2的指针偏转角度之比为1∶1 D . A1、A2的指针偏转角度之比为1∶5
某同学想制作一个简易多用电表。实验室中可供选择的器材有:

电流表 :量程为 、内阻约为

电流表 :量程为 ,内阻约为

定值电阻 :阻值为

定值电阻 :阻值为

定值电阻 :阻值为

滑动变阻器 :最大阻值

滑动变阻器 :最大电阻 ,额定电流

直流电源:电动势 ,内阻

红、黑表笔各一支,开关,单刀多向开关,导线若干

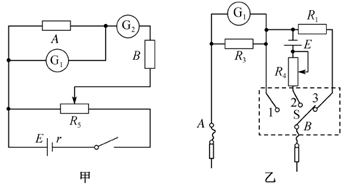

  1. (1) 该同学打算用电流表 作表头,为测定电流表 的内阻,设计了如图甲所示的电路,为测量准确并方便调节,对电路中 两个定值电阻的选择你认为比较合理的是: 选用 选用。(填写相应元件的代号)
  2. (2) 按照甲图电路进行实验,测得电流表 的内阻为 ,利用所给器材,该同学设计了如图乙所示的多用电表内部电路,根据图乙电路和实验器材,请回答下列问题:

    (a)若测量电压,开关 应与(填“1”“2”或“3”)相接,量程为

    (b)欧姆挡刻度盘的倍率设为“ ”,中央刻度值应标注为

    (c)若把改装电流表与标准电流表串联进行校准,发现改装表示数比标准表示数偏小,出现这种问题如果是因为电流表 内阻的测量有误差造成的,则电流表 的实际内阻稍(填“大于”或“小于”)

将一个满偏电流为10mA,内阻为120Ω的电流计改装为量程为0.06A和15V的电流表和电压表两用表,如图所示为该表的内部结构,则电阻R2的阻值(  )

A . 24Ω B . 250Ω C . 130Ω D . 230Ω

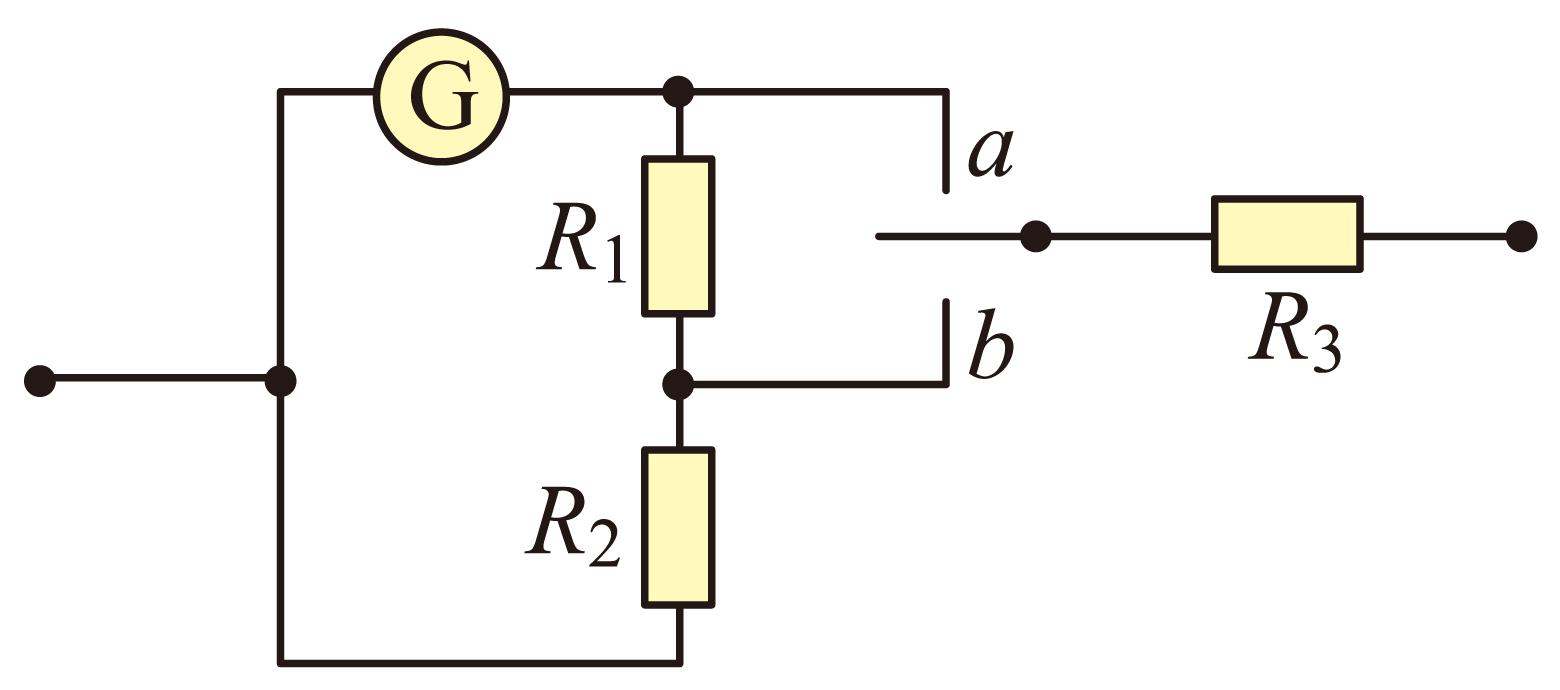

小明同学学习了电表的改装实验后,将一量程为的灵敏电流计G改装为双量程电压表,电路原理图如图所示。已知电流计内阻 , 当单刀双掷开关连接(填“a”或“b”)时电压表量程较大;若单刀双掷开关连接a时电压表量程为 , 则;单刀双掷开关连接b时电压表程为。(结果保留整数)

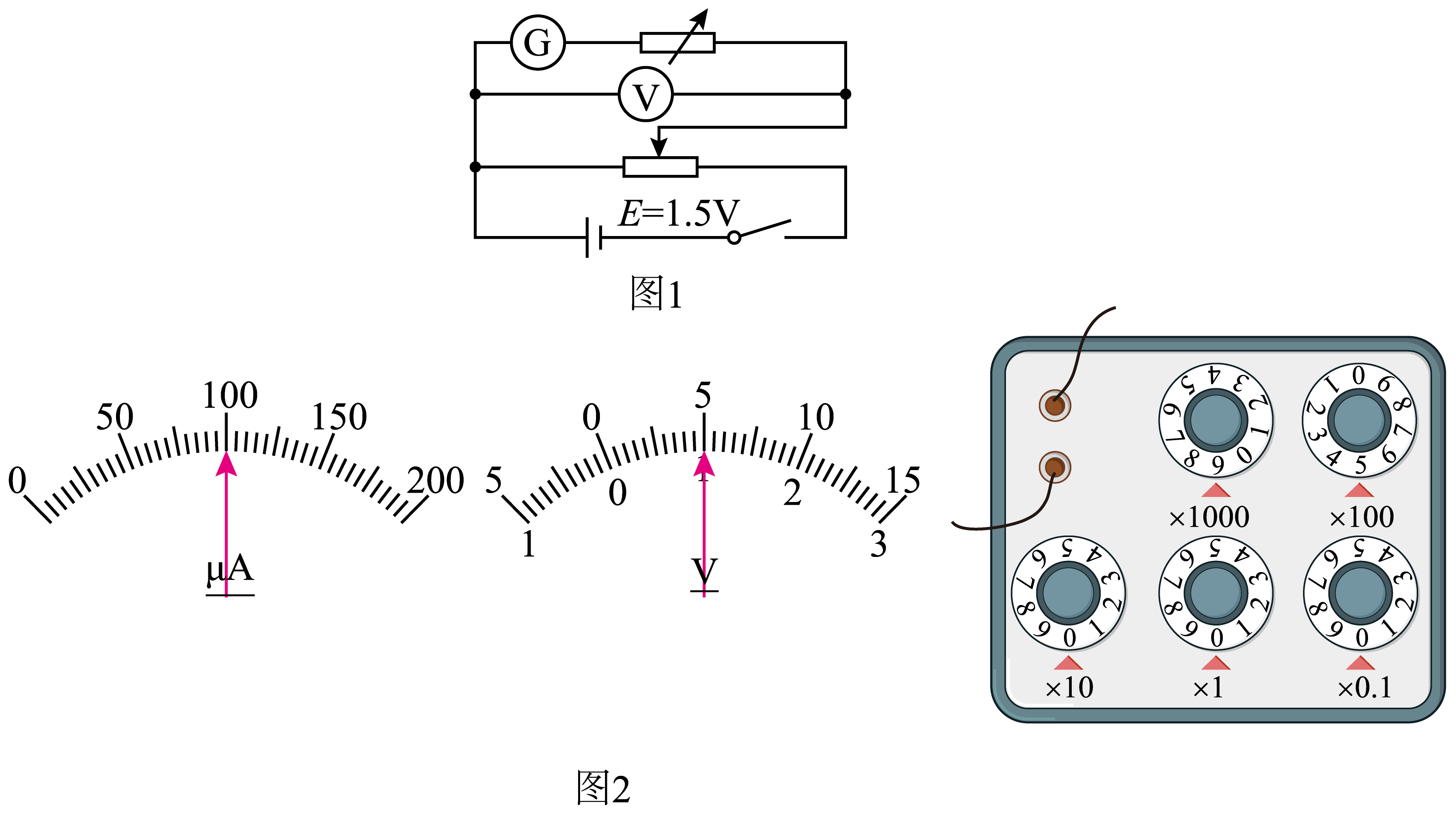

  1. (1) 小华同学在电表的改装实验中用如图1所示电路来测量一只满偏电流200微安的电流计内阻。测量数据如图2所示,电压表读数U=V,则电流计内阻RG=Ω。

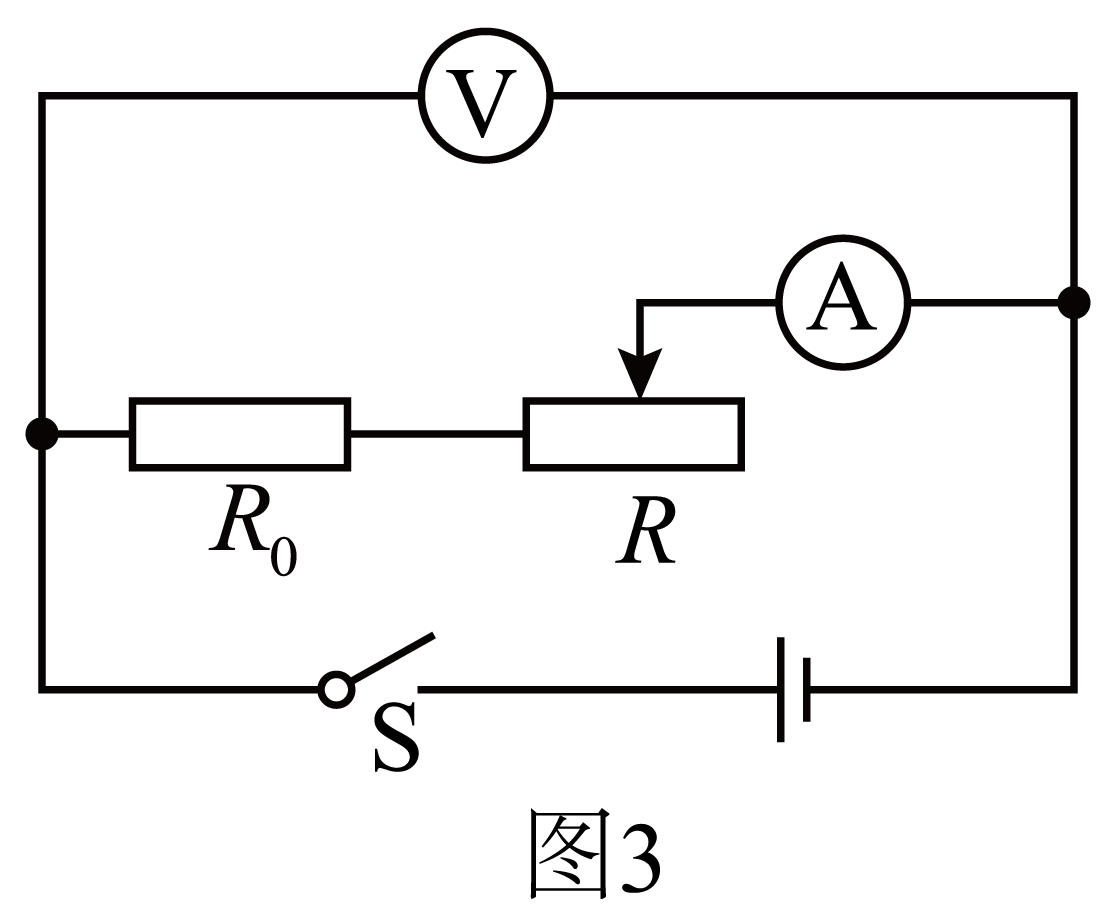

  2. (2) 小华把该改装电压表用来探究某充电宝的电学特性,电路如图3所示,电路中电源为充电宝,将充电宝连接线接入电路。记录被测充电宝实验时的电量百分比(充满电电量百分比为100%)。按图3连接实物电路,将滑动变阻器滑动触头调到(填写“最左端”或“最右端”)。闭合开关,依次调节滑动变阻器,记录每次操作时的电流表和电压表示数。随后改变充电宝电量,

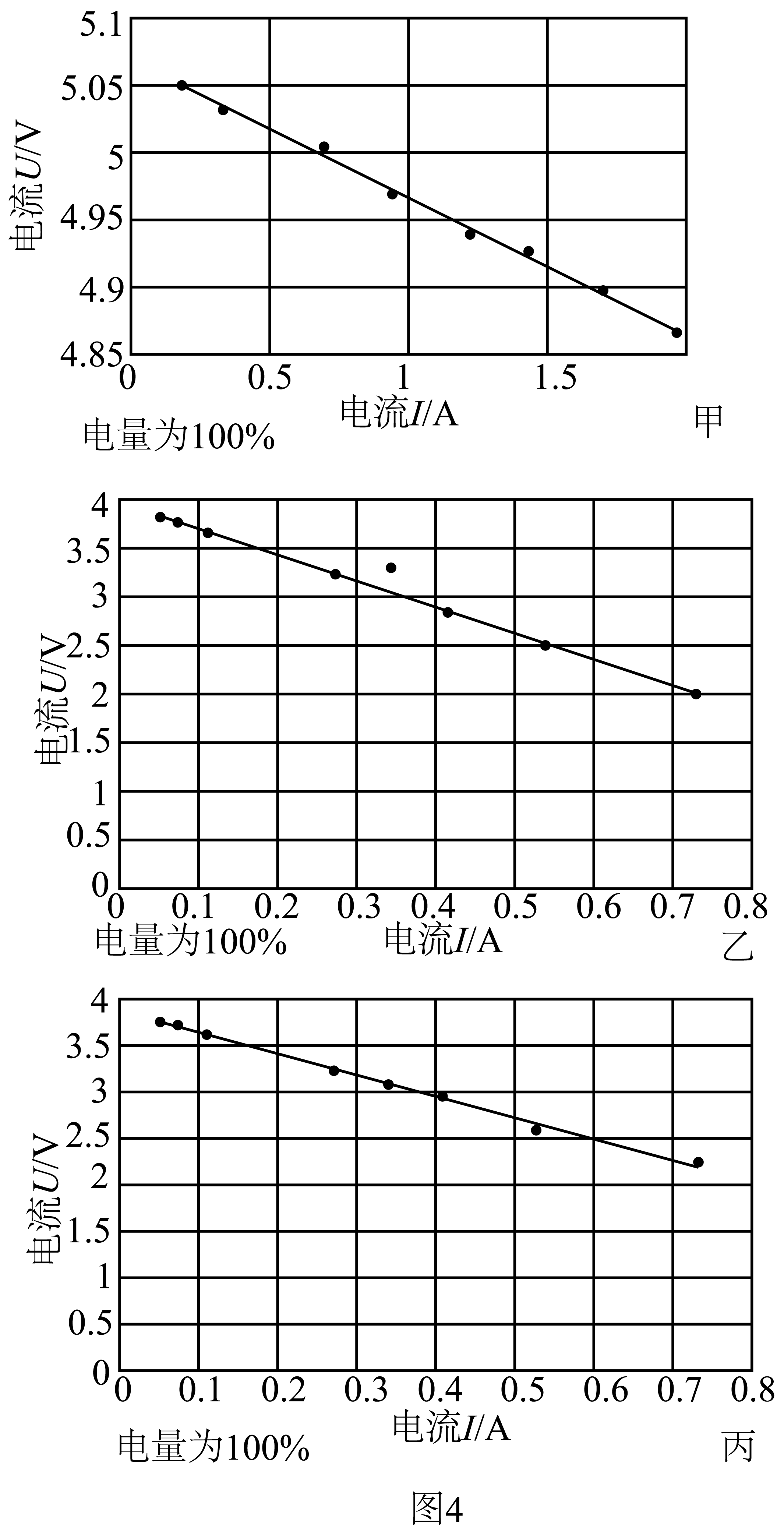

    重复上述实验操作,得到不同电量下各组U、I的实验数据,记录如下表所示。并作出相应U一I图线,如图4所示。


    次数

    1

    2

    3

    4

    5

    6

    7

    8

    电量

    (100%)

    电流I/A

    0.169

    0.313

    0.665

    0.933

    1.179

    1.373

    1.627

    1.887

    电压U/V

    5.050

    5.033

    5.005

    4.967

    4.938

    4.929

    4.898

    4.865

    电量(80%)

    电流I/A

    0.051

    0.072

    0.111

    0.272

    0.344

    0.415

    0.533

    0.731

    电压U/V

    3.829

    3.780

    3.675

    3.240

    3.038

    2.842

    2.531

    1.985

    电量

    (60%)

    电流I/A

    0.051

    0.070

    0.111

    0.265

    0.307

    0.369

    0.440

    0.603

    电压U/V

    3.751

    3.707

    3.599

    3.203

    3.072

    2.943

    2.596

    2.329

    通过电量为60%时的数据做图获得充电宝此时电动势E=V,内阻r=Ω(均保留两位小数)。随后小华又分析了多组数据可得到结论:不同电量时充电宝电动势变化,内阻变化。(填写“会”或“不会”)
