电表的改装知识点题库

一个电流表的满偏电流I_g=1mA．内阻为500Ω，要把它改装成一个量程为10V的电压表，则应在电流表上（）

A . 串联一个10kΩ的电阻 B . 并联一个10kΩ的电阻 C . 串联一个9.5kΩ的电阻 D . 并联一个9.5kΩ的电阻

如图，相同的电流表分别改装成两个电流表A₁、A₂和两个电压表V₁、V₂ ， A₁的量程大于A₂的量程，V₁的量程大于V₂的量程，把它们接入图所示的电路，闭合开关后（）

A . V₁的读数比V₂的读数小 B . A₁指针偏转角度比A₂指针偏转角度大 C . A₁的读数比A₂的读数大 D . V₁指针偏转角度比V₂指针偏转角度大

如图所示，电流表A₁和A₂串联后接入电路中．调节变阻器R到A₁满偏时，A₂指针在满偏刻度的 $\text{[math]}$ 处；将A₁ ， A₂并联后接入电路中，调节R到A₁满偏时，A₂的指针在满偏刻度的 $\text{[math]}$ 处．已知A₂的内阻为0.9欧，则A₁的内阻为（）

A . 1.8欧 B . 1.7欧 C . 1.6欧 D . 1.5欧

把表头改装成大量程电流表时，需要（填写“串联”或“并联”）一个（填写“大”或“小”）电阻；把表头改装成大量程电压表时，需要（填写“串联”或“并联”）一个（填写“大”或“小”）电阻．

将一个满偏电流I_g=1mA 内阻R_g=30Ω的表头改装成一个量程为0﹣3V的电压表，

（1）应该串联还是并联一个电阻？阻值为多大？
（2）改装后的电流表测量电流时，指针指在表盘上原来0.2mA处，则被测电压的大小是多少？

有一个电流表G，内阻Rg=30Ω，满偏电流Ig=1mA．要把它改装为量程0～0.6A的电流表，要联一个电阻；要把它改装为量程0～3V的电压表要联Ω的电阻．

某同学将量程为200μA、内阻为500Ω的表头μA改装成量程为1mA和10mA的双量程电流表，设计电路如图（a）所示．定值电阻R₁=500Ω，R₂和R₃的值待定，S为单刀双掷开关，A、B为接线柱．回答下列问题：

（1）按图（a）在图（b）中将实物连线；
（2）表笔a的颜色为色（填“红”或“黑”）
（3）将开关S置于“1”挡时，量程为 mA；
（4）定值电阻的阻值R₂=Ω，R₃=Ω．（结果取3位有效数字）

（1）某同学对表头G进行改装，已知其满偏电流I_g＝100μA，内阻标称值R_g＝900Ω。先利用定值电阻R₁将表头改装成1mA的电流表，然后利用定值电阻R₂再将此电流表改装成3V的电压表V₁（如图所示）。则根据条件定值电阻R₁＝Ω，R₂＝Ω。
（2）改装完毕后，用量程为3V，内阻为2500Ω的标准电压表V₂对此电压表从零开始全范围的刻度进行校准。滑动变阻器R有两种规格：
A ．滑动变阻器（0～20Ω）

B ．滑动变阻器（0～2kΩ）

为了实验中电压调节方便，滑动变阻器R应选用（填“A”或“B”）。
（3）完成图乙中的校准电路图.要求：滑动变阻器的触头画在开始实验时的位置上）
（4）由于表头G上的标称值R_g小于真实值，造成改装后电压表的读数会比标准电压表的读数。（填“偏大”或“偏小”）

图为双量程的电流表电路示意图，其量程分别为0－0.6A和0－3A，已知表头内阻r_g为200Ω，满偏电流I_g为2mA。（）

A . 当使用a、b两个端点时，量程为0－0.6A B . 当使用a、b两个端点时，量程为0－3A C . 当使用a、c两个端点时，量程为0－0.6A D . 当使用a、c两个端点时，量程为0－3A

某同学欲将量程为200μA的电流表G改装成电压表

①该同学首先采用如图所示的实验电路测量该电流表的内阻R_g ，图中R₁、R₂为电阻箱。他按电路图连接好电路，将R₁的阻值调到最大，断开开关S₂ ，闭合开关S₁后，调节R₁的阻值，使电流表的指针偏转到满刻度，接下来他应该正确操作的步骤是(选填下列步骤前的字母代号)，最后记下R₂的阻值；

A．闭合S₂ ，调节R₁和R₂的阻值，使电流表的指针偏转到满刻度的一半

B．闭合S₂ ，保持R₁不变，调节R₂的阻值，使电流表的指针偏转到满刻度的一半

②如果按正确操作步骤测得R₂的阻值为120Ω，则认为R_g的阻值大小为(选填字母代号) ；

A.60Ω B.120Ω C.240Ω D.360Ω

③如果该同学在调节R₁使电流表满偏过程中，发现电流表指针满偏时，R₁的接入阻值不到其总阻值的二分之一。为了减小实验误差，该同学可以采取下列措施中的(选填字母代号) ；

A．将R₂换成一个最大阻值更大的电阻箱

B．将R₁换成一个最大阻值为现在二分之一的电阻箱

C．将电源换成一个电动势为现在电源两倍、内阻可以忽略的电源

D．将电源换成一个电动势为现在电源二分之一、内阻可以忽略的电源

④利用上述方法测量出的电流表内阻值（选填“大于”或“小于”）该电流表内阻的真实值。

⑤依据以上的测量数据可知，若把该电流表改装成量程为3V的电压表，需与该表（选填“串”或“并”）联一个阻值为Ω的定值电阻。

一个量Ig=0.6A，内阻R_g=0.6 $\text{[math]}$ 的电流表，表盘如图，若将电流表与R₀=24.4 $\text{[math]}$ 的电阻串联，可改装为量程为V的电压表。若要改装成量程为3A的电流表，则需要与阻值为 $\text{[math]}$ 的电阻并联，若用改装成量程为3A的电流表测某电路电流，指针指到图中所示位置，则该电流为A。

某同学想将满偏电流Ig=100μA，内阻未知的电流表改装成电压表，并进行校准。备用的器材有：

A．电流表G（量程0~100μA）

B．标准电压表（量程0~3V）

C．电阻箱（阻值范围0~999.9Ω）

D．电阻箱（阻值范围0~99999.9Ω）

E．电源（电动势4V，内阻不计）

F．电源（电动势9V，内阻不计）

G．电源（电动势20V，内阻不计）

H．滑动变阻器（阻值范围0~50Ω，额定电流1.5A）还有若干电键和导线。

（1）该同学设计了如图所示电路测量该电流表的内阻，想要得到较高的精确度，电源应选用（用字母代号填写）。
（2）实验中，该同学先闭合开关S₁ ，调节R₂的阻值，使电流表的指针偏转到满刻度；保持开关S₁闭合，再闭合开关 $\text{[math]}$ ，保持 $\text{[math]}$ 的阻值不变，调节 $\text{[math]}$ 的阻值，当电流表的示数为 $\text{[math]}$ 时， $\text{[math]}$ 的阻值为 $\text{[math]}$ ，忽略 $\text{[math]}$ 闭合电路中总电阻的变化，经计算得该电流表内阻 $\text{[math]}$ $\text{[math]}$ 。（保留到个位）
（3）若要将该微安表改装成量程 $\text{[math]}$ 的电压表，需（填“串联”或“并联”）阻值 $\text{[math]}$ $\text{[math]}$ 的电阻。
（4）用给定的备用器材，在方框中画出改装和校准都包括在内的电路图。（要求对0~3V的所有刻度都能在实验中进行校准）

现有一个灵敏电流表，它的满偏电流为I_g=1mA，内阻R_g=200Ω，若要将它改装成量程为3A的电流表，应联一个的电阻（保留两位有效数字）。若要将它改装成量程为3V的电压表，应联一个的电阻。

如图，电流表A₁（0 $\text{[math]}$ 0.6A）和A₂（0 $\text{[math]}$ 3A）是由两个相同的电流计改装而成，现将这两个电流表并联后接人电路。闭合开关S，调节滑动变阻器，下列说法中正确的是（）

图片_x0020_100012

A . A₁、A₂的读数之比为1：5 B . A_l、A₂的读数之比为1：1 C . A₁、A₂的指针偏转角度之比为1：1 D . A_l、A₂的指针偏转角度之比为1：5

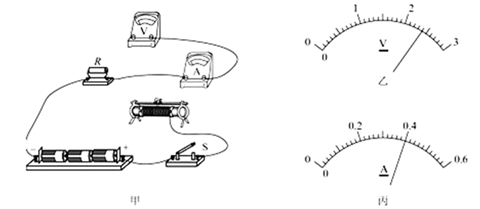

物理探究小组进行改装电表的探究实验，他们在实验室找到了一个量程为0.6A、内阻为0.5Ω的电流表，实验室老师又给该小组的同学提供了若干各种规格的定值电阻和其他相关器材。回答下列问题：

（1）探究小组要将电流表改装成量程为3V的电压表，需要在下列几个标有阻值的定值电阻中选取（填电阻前的字母符号）的电阻与电流表（填“串联”或“并联”）；
A.5.0Ω B.4.0Ω C.6.0Ω D.4.5Ω
（2）改装完成后，探究小组利用标准电压表对改装后的电压表进行检测校准，请用笔画线代替导线，补全图甲实物连线，构成完整的实验电路；
（3）图乙和图丙分别为校准检测某次实验时标准电压表和电流表的示数，由此可知改装电压表的实际量程为V。

某同学改装和校准电流表的电路图如图所示，图中虚线框内是电流表的改装电路。

（1）已知毫安表表头的内阻为 100Ω，满偏电流为为1mA，若改装成电表量程为10mA。电阻箱接入电路的电阻R₂＝Ω。结果保留一位小数）
（2）若某表头内阻未知，该同学打算在不测量表头内阻情况下对电表进行改装。已知被改装的毫安表表盘格数和标准电流表 A表盘格数相同，但毫安表量程为 100mA，标准电流表量程为 0.6A。在操作中他把 R₂设置为某一数值，R₀为保护电阻，闭合电键 S之前，滑动变阻器 R₁的滑片位置应位于（填“ P” 或“ Q” ）端。
（3）闭合电键 S后，该同学改变滑动变阻器 R₁滑片位置，逐步增大标准电流表和被改装毫安表示数，若标准电流表示数先达到“ 满偏” ，此时他停止调节滑动变阻器 R₁ ，改调整电阻箱 R₂ ，应（填“ 调大” 或“ 调小” ）R₂ ，直到毫安表也达到“ 满偏” 。他此时固定好电阻箱阻值，把毫安表表盘示数进行更改，改装完毕。
（4）若在（3）调整中某次标准电流表示数为 0.40A，毫安表示数为 80.0mA，电阻箱 R₂示数为 38.0Ω，则该毫安表表头内阻为Ω。

如图所示，电流计的内阻R_g=100Ω，满偏电流I_g=1mA，R₁=900Ω，R₂=100/999Ω，则下列说法正确的是（）

A . 当S₁和S₂均断开时，虚线框中可等效为电流表，最大量程是1A B . 当S₁和S₂均断开时，虚线框中可等效为电压表，最大量程是10V C . 当S₁和S₂均闭合时，虚线框中可等效为电压表，最大量程是0.1A D . 当S₁和S₂均闭合时，虚线框中可等效为电流表，最大量程是1A

将一个满偏电流为10mA，内阻为100Ω电流表改装为量程为10V的电压表应联一个Ω．

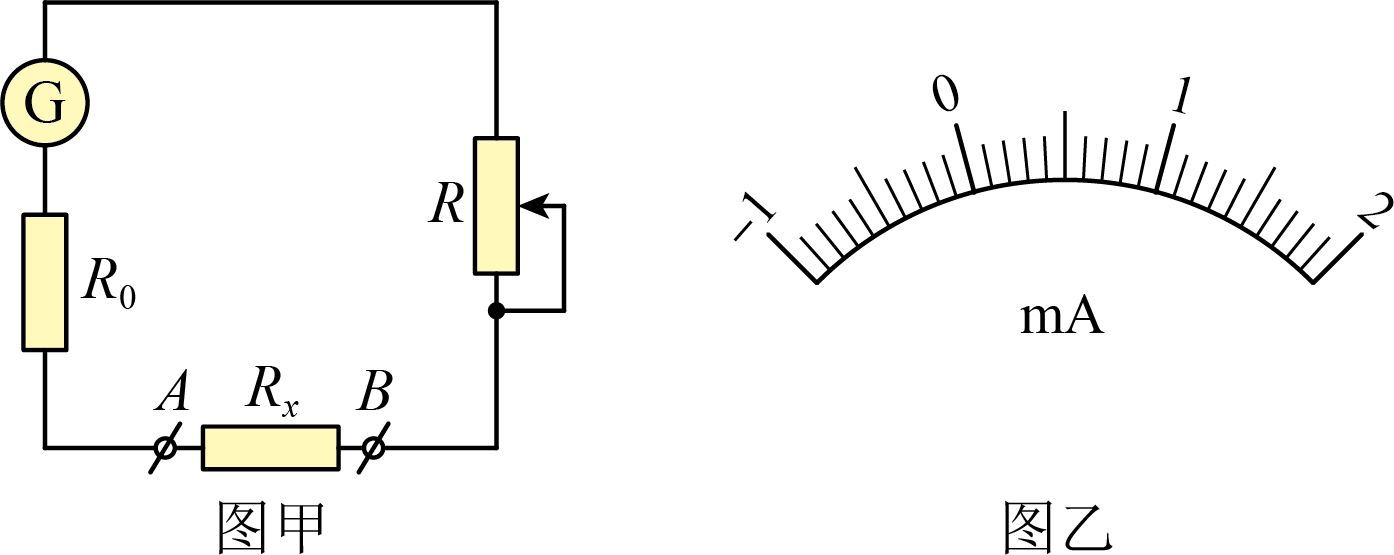

某同学为了自制欧姆表，设计了如图甲所示的电路，他找来以下器材：

A．电流表G（满偏电流为2mA，内阻为40Ω，图乙是电流表G的刻度盘）

B．干电池组（E=3V，r约2Ω）

C．滑动变阻器（0~100Ω）

D．定值电阻600Ω

E．定值电阻900Ω

F．定值电阻1400Ω

G．导线若干

回答下列问题：

（1）他应选择定值电阻（填器材序号）接入图甲电路中R₀的位置。
（2）将红黑表笔短接，调节滑动变阻器R，使电流计指针对准mA处。
（3）为了直接读出待测电阻值，他用贴纸在电流刻度旁标记相应的电阻值，则电流刻度1.00mA位置标记的电阻值应为Ω。
（4）实验室的直流电压表有两个量程，分别是3V、15V，内阻分别约1.5kΩ、10kΩ，该同学想用自制的欧姆表测量其内阻，他应将电压表的“-”接线柱与图甲中的接线柱相连（填“A”或“B”），且V量程的内阻测量结果更准确。

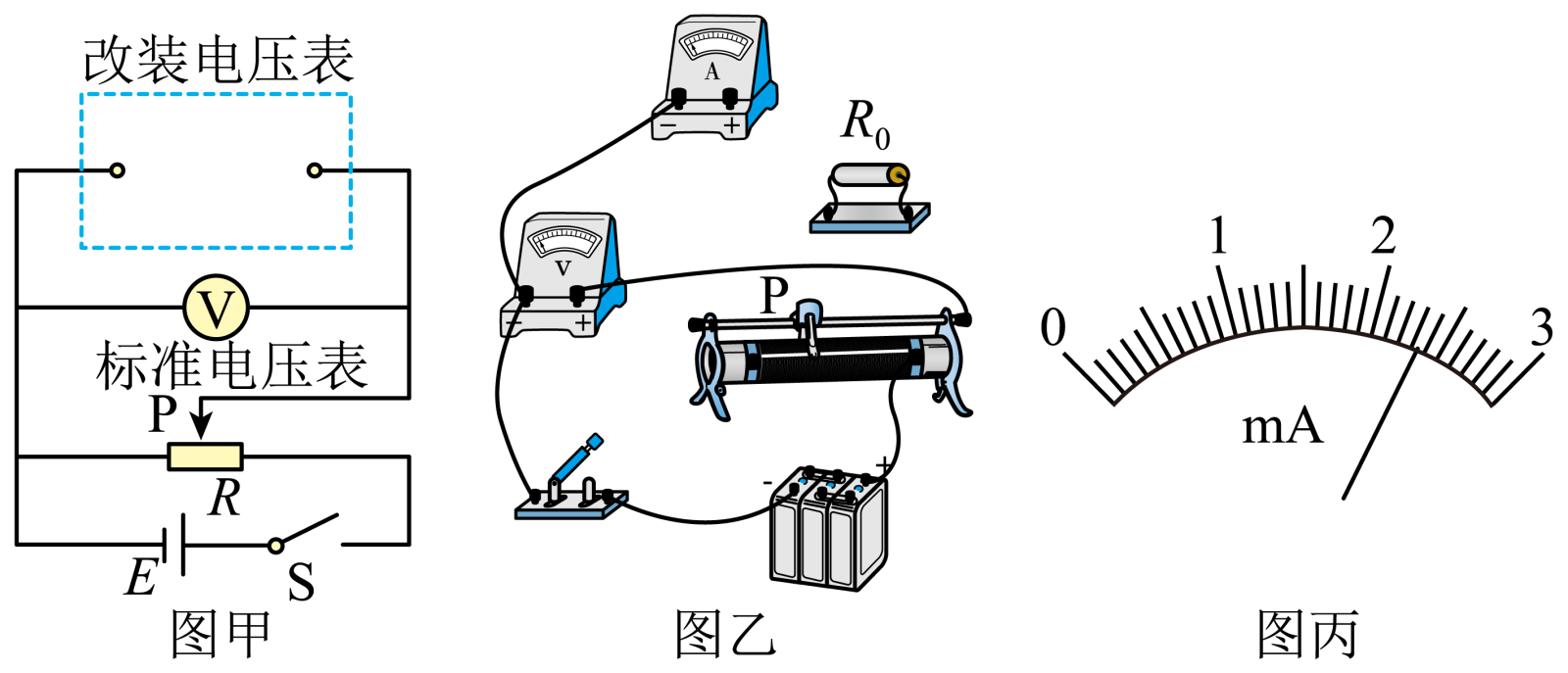

小明要将一量程为3mA的电流表改装成量程为3V的电压表。他测得该电流表内阻为120欧姆，经计算后将一阻值为R₀的电阻与该电流表连接，进行改装。然后利用一标准电压表，根据图甲所示电路对改装后的电压表进行检测。

（1）请在图甲的虚线框中将电流表和电阻R₀的连接电路画好，滑动变阻器R有两种规格，分别是R₁（0～20欧姆）和R₂（0～2000欧姆），应选择。
（2）实物电路如图乙所示，请以笔画线代替导线，连接电路。
（3）当标准电压表的示数为2.20V时，改装表的指针位置如图丙所示，读数为V。
（4）产生上述问题的原因可能是____。

A . 电流表内阻测量值偏大，导致电阻R₀的计算值偏大 B . 电流表内阻测量值偏大，导致电阻R₀的计算值偏小 C . 电流表内阻测量值偏小，导致电阻R₀的计算值偏大
（5）为了解决上述问题，小华提出改进方案如下：用电阻箱（0～99999欧姆）替换R₀接入电路，他接下来的操作顺序是。
①闭合电键；
②缓慢移动滑片P，使得标准电压表示数约为2V；
③调节电阻箱，使得改装表的示数与标准表的示数相同；
④记录电阻箱的示数，选用与此示数相等的电阻替换R₀；
⑤将滑片P置于滑动变阻器的最左端，电阻箱的阻值调至最大。
