电流表的内阻是Rg=200Ω，满刻度电流值是Ig=500微安，现欲把这电流表改装成量程为1.0V的电压表，应串联一个Ω的电阻．已知电流表的内阻Rg=120Ω，满偏电流I_g=3mA．要把它改装成量程是3A的电流表，应并联的电阻阻值为Ω

一个电压表V_A的内阻R_A=1000Ω，量程为1.0V，现要利用电阻箱扩大它的量程，改装成量程为3.0V的电压表．改装后，再用一量程为3.0V的精确的电压表V_B对改装后的电压表的所有刻度进行校准．除了这两个电压表V_A、V_B外，还有下列一些器材：

电源E（电动势约为6V，内阻较小）

变阻器R（总电阻约10Ω）

电阻箱R₀（1﹣9999Ω）

电键K

导线若干

（1）下面是以上器材和两个电压表V_A、V_B的实物示意图．试在图中画出连线，连成进行校准时的实验电路．
（2）图中电阻箱的取值等于Ω．

有一电压表的量程为3V，内阻为900Ω，由于没有电流表，需要将其改装成一个量程为0.6A的电流表，则应该联一个阻值为Ω的电阻，当用改装好的电流表测某一电流时，指针的读数为1.2V，则对应的电流为 A．

用伏安法测电阻时，如待测电阻R_X约为150Ω，电压表内阻约为5kΩ，电流表内阻约为20Ω，应该用图中的电路（填①或②）来测量可以尽量减小误差．当用电路图1进行测量时，测量值将比真实值偏；当用图2进行测量时测量值比真实值偏（填大或小）．以上的测量误差属于（偶然，系统）误差．

一个电流表的满偏电流I_g=1mA，内阻为500Ω，要把它改装成一个量程为10V的电压表，则应在电流表上串联一个阻值为多大的电阻？

如图所示，将两个相同的电流表分别改装成A₁（0～3A）和A₂（0～0.6A）的电流表，把两个电流表并联接入电路中测量电流强度，则说法正确的是（）

A . A₁的指针半偏时，A₂的指针还没半偏 B . A₁的指针半偏时，A₂的指针已经超过半偏 C . A₁的读数为1A时，A₂的读数为0.6A D . A₁的读数为1A时，干路的电流为1.2A

电流表的内阻是R_g=20Ω，满刻度电流值是I_g=50mA，现欲把这电流表改装成量程为3V的电压表，正确的方法是（）

A . 应串联一个40Ω的电阻 B . 应并联一个40Ω的电阻 C . 应串联一个1800Ω的电阻 D . 应并联一个1 800Ω的电阻

如图所示的电路，将两个相同的电流表分别改装成A₁(0-3A)和A₂(0-0.6A)的电流表，把两个电流表并联接入电路中测量电流强度，则下列说法正确的是（）

A . A₂的指针还没半偏时，A₁的指针已经半偏 B . A₁的指针还没半偏时，A₂的指针已经半偏 C . A₁的读数为1A时，A₂的读数为0.6A D . A₁的读数为1A时，干路的电流I为1.2A

为了使用方便，实验室中的电压表通常有两个量程，如图所示为表头G改装成两个量程为0～3V、0～15V的电压表的电路图．若已知R₂是阻值为24kΩ的电阻，表头G的内阻为500Ω，求：

（1） R₁的阻值；
（2）灵敏电流计的满偏电流。

有一电流计，内阻R_g＝25 Ω，满偏电流I_g＝3 mA，现对它进行改装，下列说法正确的是( )

A . 把它改装成量程为0.6 A的电流表，需与它并联一个0.126 Ω的电阻 B . 把它改装成量程为0.6 A的电流表，需与它串联一个0.126 Ω的电阻 C . 把它改装成量程为3 V的电压表，需与它并联一个975 Ω的电阻 D . 把它改装成量程为3 V的电压表，需与它串联一个975 Ω的电阻

如图所示为电表改装的电路图，其中表头G的满偏电流为0.6 A，满偏电压为3 V。R₁的阻值等于表头内阻的 $\text{[math]}$ ，R₂的阻值等于表头内阻的2倍，则（）

图片_x0020_100006

A . 将1、2接入电路时，可作为大量程电压表使用 B . 将1、3接入电路时，可作为大量程电流表使用 C . 改装后的大量程电流表量程为0~1.8 A D . 改装后的大量程电压表量程为0~21 V

某同学改装和校准电压表的电路图如图所示，图中虚线框内是电压表的改装电路．

（1）已知表头满偏电流为100 $\text{[math]}$ ，表头上标记的内阻值为900Ω．R₁、R₂和R₃是定值电阻．利用R₁和表头构成1 mA的电流表，然后再将其改装为两个量程的电压表．若使用a、b两个接线柱，电压表的量程为1 V；若使用a、c两个接线柱，电压表的量程为3 V．则根据题给条件，定值电阻的阻值应选R₁=Ω，R₂=Ω，R₃=Ω．
（2）用量程为3V，内阻为2500Ω的标准电压表对改装电表3V挡的不同刻度进行校准．所用电池的电动势E为5V；滑动变阻器R有两种规格，最大阻值分别为50Ω和5kΩ．为了方便实验中调节电压，图中R应选用最大阻值为Ω的滑动变阻器．
（3）校准时，在闭合开关S前，滑动变阻器的滑动端P应靠近（填“M”或“N”）端．
（4）若由于表头G上标记的内阻值不准，造成改装后电压表的读数比标准电压表的读数偏小，则表头G内阻的真实值（填“大于”或“小于”）900Ω．

如图所示电路将两个相同的电流计分别改装成A₁（ $\text{[math]}$ ）和A₂（ $\text{[math]}$ ）的电流表，把两个改装后的电流表并联接入电路中测量电流，则下列说法中正确的是（）

图片_x0020_100007

A . A₁的读数为0.6A时， A₂的读数为0.6A B . A₁的读数为1A时，A₂的读数为0.2A C . A₁的指针偏转角度大于A₂的指针偏转角度 D . A₁的指针偏转角度小于A₂的指针偏转角度

实验室有两个电流表，其中电流表A₁的量程为100mA、内阻为2.5Ω，电流表A₂的量程为60mA、内阻为5Ω。

（1）当电流表A₁、A₂并联使用时，可测量的最大电流为____________。

A . 37.5mA B . 40mA C . 150mA D . 160mA
（2）若将电流表A₁改装成量程为15V的电压表，则应将电流表A₁（选填“串”或“并”）联一个阻值为Ω的电阻。

某实验小组欲将电流表G₁的量程由3mA改装量程为3.0V的伏特表。实验器材如下：

A．待测电流表G₁（内阻约为10Ω）；

B．标准电流表G₂（满偏电流为6mA）；

C．滑动变阻器R（最大阻值为3kΩ）；

D．电阻箱R′（阻值范围为0～999.9Ω）：

E.电池组、导线、开关。

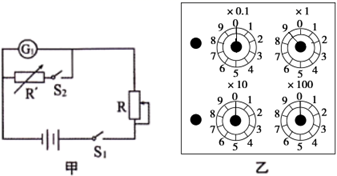

（1）实验小组根据图甲所示的电路测电流表G₁的内阻，请完成以下实验内容：
①将滑动变阻器R调至最大，闭合S₁；

②调节滑动变阻器R，使电流表G₁满偏；

③再闭合S₂ ，保持滑动变阻器R不变，调节电阻箱R′，电流表G₁指针的位置恰好指在中央刻度，此时电阻箱R′的示数如图乙所示。由此可知电流表G₁内阻的测量值为Ω，与真实值相比（选填“偏大”、“相等”或“偏小”）。
（2）为了更加准确地测量电流表G₁的内阻，实验小组利用题中给出的实验器材重新设计实验，请完成以下实验内容：
①完善图丙的电路图；

②实验小组根据图丙设计的电路图进行实验，采集到电流表G₁、G₂的示数分别为2.0mA、5.0mA，电阻箱的读数为6.6Ω，则电流表G₁内阻为Ω；

③实验小组将电流表G₁改装成量程为3.0V的伏特表，要（选填“串联”或“并联”）一个阻值R_x=Ω的电阻（结果保留一位小数）。

某实验小组欲将量程为3mA的电流表G₁改装为量程为3V的电压表。实验器材如下：

A．待测电流表G₁（内阻约为 $\text{[math]}$ ）；

B．标准电流表G₂（满偏电流为6mA）；

C．滑动变阻器R（最大阻值为 $\text{[math]}$ ）；

D．电阻箱 $\text{[math]}$ （阻值范围为 $\text{[math]}$ ）；

E．电池组的电动势 $\text{[math]}$ 、导线、开关。

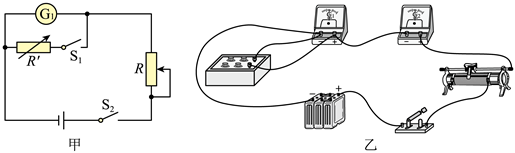

（1）实验小组根据图甲所示的电路测电流表G₁的内阻，请完成以下实验内容：
①将滑动变阻器R的阻值调至最大，闭合 $\text{[math]}$ ，断开 $\text{[math]}$ ；

②调节滑动变阻器R，使电流表G₁满偏；

③再闭合 $\text{[math]}$ ，保持滑动变阻器R不变，调节电阻箱 $\text{[math]}$ ，当电流表G₁的示数为2mA时电阻箱 $\text{[math]}$ 的示数为 $\text{[math]}$ 。则电流表G₁内阻的测量值为Ω。
（2）为了准确地测量电流表G₁的内阻，实验小组利用上述实验器材重新设计实验，电路如图乙所示。请完成以下实验内容：
①实验小组根据图乙进行实验，采集到电流表G₁、G₂的示数分别为2.0mA、5.0mA，电阻箱的示数为 $\text{[math]}$ ，则电流表G₁内阻为Ω。

②实验小组将电流表G₁改装成量程为3V的电流表，要（选填“串联”或“并联”）一个阻值 $\text{[math]}$ Ω的电阻。

两只电压表V₁和V₂是由完全相同的两个电流计改装成的，V₁表的量程是5 V，V₂表的量程是15 V，把它们串联起来接入电路中，则（）

A . 它们的示数相等，指针偏转角度也相等 B . 它们的示数之比为l：3，指针偏转角度相等 C . 它们的示数相等，指针偏转角度之比为1：3 D . 它们的示数之比、指针偏转角度之比均为1：3

如图所示为一双量程电压表的示意图。已知电流表 $\text{[math]}$ 的量程为200μA，内阻为500Ω。求图中串联的分压电阻 $\text{[math]}$ 、 $\text{[math]}$ 的电阻值。

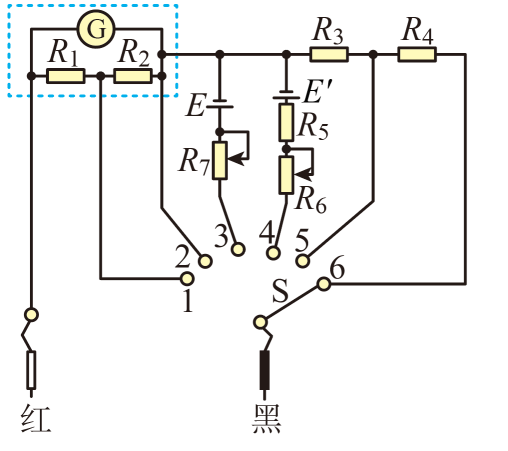

将一个灵敏电流计G改装成如图所示的多用表，已知灵敏电流计（ $\text{[math]}$ ， $\text{[math]}$ ）。

（1）改装后的多用电表两个电流表的是量程分别为 $\text{[math]}$ 和 $\text{[math]}$ ，则定值电阻 $\text{[math]}$ ， $\text{[math]}$ ，当S接时多用电表为电流表且量程为 $\text{[math]}$ ；
（2）当S接5时多用电表为量程为3V的电压表，则定值电阻 $\text{[math]}$ ；
（3）当S接3时多用电表为倍率为“ $\text{[math]}$ ”的欧姆表，其中E为一个电动势1.5V，内阻忽略不计的电源，在进行欧姆调零时，直接将红黑表笔短接，当指针指到满偏刻度时，滑动变阻器的接入电阻为。

有一个内阻 $\text{[math]}$ 、满偏电流 $\text{[math]}$ 的小量程电流表。

（1）把它改装成一个量程为0～3V的电压表应并联还是串联一个多大的电阻；
（2）把它改装成一个量程为0～100mA的电流表应并联还是串联一个多大的电阻。（第2小题保留2位有效数字）
