电路的基本概念知识点题库

小明同学在刚使用电热水器时，发现家中的灯突然全熄灭了，所有用电器都不工作，可能的原因是（）　　　　　　　　

A . 电热水器断路　 B . 家庭中原先用电器的功率太大 C . 接入电热水器时，电路中的电流太大，使保险丝熔断 D . 以上说法都对

关于电流强度的说法中正确的是（）

A . 根据 $\text{[math]}$ 可知I与Q成正比 B . 如果在相等的时间内通过导体横截面的电荷量相等，则导体中的电流是恒定电流 C . 电流有方向，电流是矢量 D . 电流的单位“安培”是国际单位制中的基本单位

如图所示，电源电动势为ε，电源内阻为r，当电键K闭合时，正确的判断是（）

A . 电压表的读数变小，电流表的读数变小 B . 电压表的读数变小，电流表的读数增大 C . 电压表的读数增大，电流表的读数变小 D . 电压表的读数增大，电流表的读数增大

下列关于电源电动势的认识中，你认为正确的是（）

A . 同一电源接入不同的电路中，电动势会发生变化 B . 1号1.5V干电池比7号1.5干电池大，但电动势相同 C . 电动势表征了电源把其他形式能转化为电能的本领，电源把其他形式能转化为电能越多，电动势越大 D . 电动势、电压和电势差虽名称不同，但物理意义相同，所以单位也相同

如图所示的电解槽接入电路后，在t秒内有n₁个1价正离子通过溶液内截面S，有n₂个1价负离子通过溶液内截面S，设e为元电荷，以下说法正确的是（）

A . 当n₁=n₂时电流强度为零 B . 当n₁＞n₂时，电流方向从A→B，电流强度为I= $\text{[math]}$ C . 当n₁＜n₂时，电流方向从B→A，电流强度I= $\text{[math]}$ D . 电流方向从A→B，电流强度I= $\text{[math]}$

如图所示，已知R₁=R₂=R₃=1Ω，当开关S闭合后，电压表的读数为1V；当开关S断开后，电压表的读数为0.8V，则电池的电动势等于（）

A . 1V B . 1.2V C . 2V D . 4V

在如图所示电路中，闭合开关S，当滑动变阻器的滑片P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U₁、U₂和U₃表示，各电表示数变化量的大小分别用△I、△U₁、△U₂和△U₃表示．下列判断正确的是（）

A . |△U₁|+|△U₂|＜|△U₃| B . |△U₁|+|△U₂|=|△U₃| C . | $\text{[math]}$ |不变， $\text{[math]}$ 变小 D . | $\text{[math]}$ |变大， $\text{[math]}$ 不变

导线中的电流是1 A，导线的横截面积为1 mm²。

（1）在 1 s 内，有多少个电子通过导线的横截面（电子电荷量e＝1.6×10^－19C）?
（2）自由电子的平均定向移动速率是多大（设导体每立方米内有8.5 ×10²⁸个自由电子）?
（3）自由电子沿导线移动 1 m，平均要多少时间？

（多选）下列有关电压与电动势的说法中，正确的是（）

A . 电压与电动势的单位都是伏特，所以电动势与电压是同一物理量的不同叫法 B . 电动势E是由电源本身决定的，跟电源的体积和外电路均无关 C . 电动势公式 $\text{[math]}$ 中的W与电势差公式 $\text{[math]}$ 中的W是一样的，都是静电力做的功 D . 电动势是反映电源把其他形式的能转化为电能本领强弱的物理量

如图所示，在NaCl溶液中，正、负电荷定向移动，其中Na⁺水平向右移动．若测得4s内分别有1.0×10¹⁸个Na⁺和Cl^-通过溶液内部的横截面M，那么溶液中的电流方向和大小为（）

A . 水平向左0.8A B . 水平向右 0.08A C . 水平向左0.4A D . 水平向右0.04A

某闭合电路中，干电池电动势为1.5V，工作电流为1A，则( )

A . 电源内电压为1.5V B . 电源路端电压为1.5V C . 电路中每秒非静电力做功1.5J D . 电路中有1.5J的化学能转变成电能

截面直径为d、长为L的导线，两端电压为U，当这三个量中的一个改变时，对自由电子定向移动平均速率的影响，下列说法正确的是（）

A . 电压U加倍时，自由电子定向移动的平均速率加倍 B . 导线长度L加倍时，自由电子定向移动的平均速率加倍 C . 导线截面直径d加倍时，自由电子定向移动的平均速率不变 D . 导线截面直径d加倍时，自由电子定向移动的平均速率加倍

如图所示，一根长为L、横截面积为S的金属棒，其材料的电阻为R，棒内单位体积自由电子数为n，电子的质量为m、电荷量为e.在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v，则金属棒内的电场强度大小为( )

图片_x0020_100002

A . $\text{[math]}$ B . $\text{[math]}$ C . $\text{[math]}$ D . $\text{[math]}$

电池容量就是电池放电时输出的总电荷量，某蓄电池标有“1350mA·h”的字样，则表示 ( )

A . 该电池在工作1h后达到的电流为1350mA B . 该电池容纳的总电荷量为1350C C . 电池以135mA的电流工作，可连续工作10h D . 以上说法都不正确

如图所示为小型交流发电机的示意图，线圈绕垂直于磁场方向的水平轴OO’沿逆时针方向以角速度 $\text{[math]}$ 匀速转动。线圈的匝数为n、电阻为r，外接电阻为R，A为交流电流表。线圈从图示位置（线圈平面平行于磁场方向）开始转过 $\text{[math]}$ 时的感应电流为I。下列说法中正确的是（）

图片_x0020_1271652481

A . 电流表的读数为 $\text{[math]}$ B . 转动过程中穿过线圈磁通量的最大值为 $\text{[math]}$ C . 线圈转动一周的过程中，电阻R产生的热量为 $\text{[math]}$ D . 从图示位置开始转过 $\text{[math]}$ 的过程中，通过电阻R的电荷量为 $\text{[math]}$

关于电源和电流，下述说法正确的是（）

A . 电源的电动势就是电源正负极之间的电压 B . 从能量转化的角度看，电源是把其他形式的能转化为电能的装置 C . 由公式 $\text{[math]}$ 可知，导体的电阻与通过它的电流成反比 D . 闭合白炽灯开关，灯立刻就亮，这表明导线中自由电荷定向运动的速率接近光速

下列关于电动势的说法中正确的是（）

A . 电动势越大说明电源体积越大 B . 对于给定的电源，电动势的大小基本不变，电动势的国际单位为J C . 电动势越大，说明非静电力把1C正电荷在电源内部从负极送到正极做功越多 D . 电源电动势越大，表示非静电力做功越多

关于电源电动势的说法错误的是（）

A . 电源电动势等于内外电路电势降落之和 B . 电源电动势等于外电路的路端电压 C . 电源电动势等于电源没有接入电路时两极间的电压 D . 电源电动势表征电源把其它形式的能转化为电能的本领

在恒定电场的作用下，金属导体中的自由电子做定向移动，在运动过程中与导体内不动的粒子不断碰撞，碰撞阻碍了自由电荷的定向移动，结果是大量自由电子定向运动的平均速率不随时间变化，这种微观上的阻碍因素在宏观上就形成了电阻。关于电流，下列说法正确的是（）

A . 电流有方向，所以是矢量 B . 自由电荷的定向移动形成电流 C . 只有正电荷的移动，才能形成电流 D . 导体中没有电流时，说明导体内部没有电荷移动

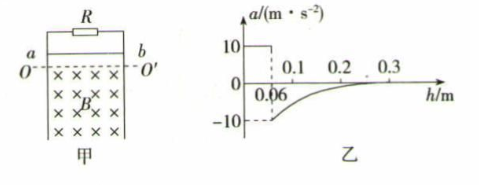

如图甲所示，电阻不计且间距为L=1m的光滑平行金属导轨竖直放置，上端连接阻值为R=2 $\text{[math]}$ 的电阻，虚线0O'沿水平方向，OO'下方有垂直于导轨平面向里的匀强磁场。现将质量为m=0.3 kg、电阻R_ab=1 $\text{[math]}$ 的金属杆ab从OO'上方某处以一定初速度释放，下落过程中与导轨保持良好接触且始终水平。在金属杆ab下落0.3 m的过程中，其加速度a与下落距离h的关系图像如图乙所示。已知ab进入磁场时的速度v₀=2.0 m/s，取g= 10 m/s²。求：

（1）匀强磁场的磁感应强度B的大小；
（2）金属杆ab下落0.3 m的过程中，通过R的电荷量q。
