如图所示电路，开关K断开和闭合时电流表示数的之比是1：3，则可知电阻R₁和R₂之比：( )

A . 1：3 B . 1：2 C . 2：1 D . 3：1

一个简单的闭合电路由内外两部分电路构成，已知内电路的电源是一个化学电池，电池的正、负极附近分别存在着化学反应层，反应层中非静电力（化学作用）把正电荷从电势低处移到电势高处，在这两个地方，电势会沿电流方向跃升，这样整个闭合电路的电势高低变化情况如图所示，图中各点位置的高低表示电路中相应各点电势的高低，D点的高度略低于C点．若增大外电路电阻R ，则下列说法正确的是（　　）

A . A与D、C与B高度差的总和将变大 B . C、D两点的高度差将变大 C . A、B两点的高度差将变大 D . 正电荷从B处经C、D移至A处，非静电力做功减小了

一节干电池的电动势为1.5V，蓄电池的电动势为2V，下述说法正确的是（）

A . 蓄电池将化学能转变为电能的本领比一节干电池的大 B . 因蓄电池电动势大，故它移动正电荷非静电力做功越多 C . 在电路闭合时，1秒内蓄电池提供的化学能一定比干电池多 D . 在电路闭合时，电源内每通过1库仑电量，蓄电池提供的化学能一定比干电池小

下列说法正确的是（）

A . 电动势反映了电源把电能转化为其他形式能量本领的物理量 B . 电流强度有大小又有方向所以电流强度是矢量 C . 电动势的单位和电势差相同，电动势实质上就是的电势差 D . 同一电源接入不同的电路，电动势不会发生变化

我国北京正负电子对撞机的储存环是周长为240m的圆形轨道，当环中电流是5mA时（电子的速度是3×10⁷m/s）．则在整个环中运行的电子数目为个．

关于电动势下列说法正确的是（）

A . 电源电动势等于电源正负极之间的电势差 B . 用电压表直接测量电源两极得到的电压数值，实际上总略小于电源电动势的准确值 C . 电源电动势总等于内、外电路上的电压之和，所以它的数值与外电路的组成有关 D . 电源电动势总等于电路中通过1C的正电荷时，电源提供的能量

某电解池中，若在2s内各有2.0×10¹⁹个二价正离子和1.0×10¹⁹个一价负离子通过某横截面，那么通过这个截面的电流是（）

A . 1.6 A B . 0.8 A C . 4A D . 3.2 A

关于电压和电动势，下列说法正确的是（）

A . 电动势是反映电源把其他形式能转化为电能本领的物理量 B . 电动势就是电源两极间的电压 C . 电压和电动势单位相同，所以电动势和电压物理意义相同 D . 电源电动势定义式 $\text{[math]}$ 和电势差定义式 $\text{[math]}$ 中的W都是电场力做的功

在已接电源的闭合电路里，关于电源的电动势、内电压、外电压的关系应是（）

A . 如外电压增大，则内电压增大，电源电动势也会随之增大 B . 如外电压减小，内电阻不变，内电压也就不变，电源电动势必然减小 C . 如外电压增大，则内电压减小，电源的电动势始终为二者之和，保持恒量 D . 如外电压不变，则内电压减小时，电源电动势也随内电压减小

下面是某同学对一些公式的理解，其中正确的是( )

A . 电源电动势 $\text{[math]}$ 可知，非静电力做功越多，电源电动势也就越大 B . 由 $\text{[math]}$ 可知，电场中某点的电场强度与场源电荷所带电荷量有关 C . 从 $\text{[math]}$ 可知，导体中的电流跟加在它两端的电压成正比，跟它的电阻成反比 D . 由 $\text{[math]}$ 可知，电容器的电容与其所带电荷量成正比，与两极板间的电压成反比

如图甲，放置在光滑绝缘水平面上的正方形金属线框 abcd，处于竖直向下的有界匀强磁场中，ab 边与磁场的边界 MN 重合。金属线框由粗细均匀的相同材料制成，边长 L＝2m、质量 m＝1kg、电阻 R=4Ω。在 t₀=0 时，金属线框在水平力 F 作用下，由静止开始向右运动，直到金属线框离开磁场。在此过程中，测得金属线框中的感应电流随时间变化的图像如图乙所示：

（1）指明金属线框在离开磁场的过程中，流经金属框 ab 边的电流方向；
（2）计算 t=2s 时，c、d 两点的电压；
（3）计算在 0~4s 内，通过金属线框的电量；
（4）分析说明金属线框从 t=0 开始至全部离开磁场过程中的运动情况，并计算匀强磁场的磁感应强度。

关于电源和电动势，下列说法正确的是（）

A . 电动势的大小，与非静电力所做功的大小成正比 B . 电源的电动势数值上就等于电源两端的电压 C . 电源的电动势与电源的体积和外电路无关 D . 锌汞电池的电动势为1.2V，这表示电路中每经过1s电源把1.2J的化学能转变为电能

在显像管的电子枪中，从炽热的金属丝不断放出的电子进入电压为U的加速电场，设其初速度为零，经加速后形成横截面积为S、电流为I的电子束。已知电子的电荷量为e、质量为m，则在刚射出加速电场时，一小段长为Δl的电子束内的电子个数是（）

A . $\text{[math]}$ B . $\text{[math]}$ C . $\text{[math]}$ D . $\text{[math]}$

有一横截面积为s的铜导线，设每单位长度的导线中有n个自由电子，电子的电量为e，此时电子的定向移动速度为v，则在 $\text{[math]}$ 时间内，流经导线的电流可表示为（）

A . $\text{[math]}$ B . $\text{[math]}$ C . $\text{[math]}$ D . $\text{[math]}$

核外电子绕原子核的圆周运动可以等效为环形电流。设氢原子的电子以速率v在半径为r的圆周轨道上绕核转动，周期为 $\text{[math]}$ 。已知电子的电荷量为e、质量为m，静电力常量为k，则其等效电流大小为（）

A . $\text{[math]}$ B . $\text{[math]}$ C . $\text{[math]}$ D . $\text{[math]}$

电源电动势反映了电源把其他形式的能量转化为电能的能力，因此（）

A . 电动势是一种非静电力 B . 电动势越大，表明电源储存的电能越多 C . 电动势的大小是把1库仑的正电荷由电源的负极移到正极非静电力做功 D . 电动势就是闭合电路中电源两端的电压

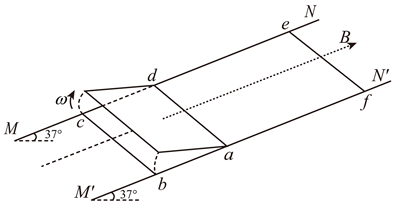

如图所示，电阻不计的粗糙金属轨道MN与M′N′平行放置，轨道间距L=2m，轨道平面与水平方向成37°角。同种材料、粗细均匀的正方形金属框abcd边长也为L，a、d两点通过铰链与轨道连接。在外力F₀（F₀未知）的作用下，使金属框abcd以ad为转轴顺时针匀速转动，转动角速度ω=1rad/s。t=0时刻，ab边、cd边分别与轨道重合，此时水平放置的导体杆ef在导轨上静止释放。已知导体杆ef与轨道之间的动摩擦因数μ= $\text{[math]}$ （最大静摩擦力等于滑动摩擦力），且杆ef与ad间距足够远。金属框abcd质量 $\text{[math]}$ ，各边电阻均为1Ω；杆ef质量m₂= $\text{[math]}$ kg，电阻为1Ω；空间存在平行于轨道且斜向上的匀强磁场，磁感应强度B=0.5T。（sin37°=0.6，cos37°=0.8）
