焦耳定律 知识点题库

电动机线圈的电阻为R，电动机正常工作时，两端电压为U, 通过电流强度为I，工作时间为t，下列说法中正确的是（   ）

通过电阻R的电流强度为I时，在时间t内产生的热量为Q，若电阻为2R，电流强度为 ，则在时间t内产生的热量为（   ）

图中电源电动势E=12V，内电阻r=0.5Ω，将一盏额定电压为8V，额定功率为16W的灯泡与一只线圈电阻为0.5Ω的直流电动机并联后和电源相连，灯泡刚好正常发光，通电100min，问：

图中电源电动势E=12V，内电阻r=0.5Ω．将一盏额定电压为8V，额定功率为16W的灯泡与一只线圈电阻为0.5Ω的直流电动机并联后和电源相连，灯泡刚好正常发光，通电100min．问：

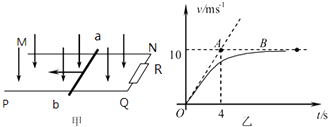

如图甲所示，空间存在方向竖直向下的匀强磁场，MN、PQ是水平放置的平行长直导轨，其间距L=0.2m，连在导轨一端的电阻R=0.4Ω，ab是跨接在导轨上质量m=0.1kg的导体棒．从零时刻开始，对ab施加一个大小为F=0.45N，方向水平向左的恒定拉力，使其从静止开始沿导轨滑动，滑动过程中棒始终保持与导轨垂直且良好接触，图乙是棒的v﹣t图像，其中AO是图像在O点的切线，AB是图像的渐近线．除R以外，其余部分的电阻均不计．设滑动摩擦力等于最大静摩擦力．已知当棒的位移为10m时，其速度达到了最大速度10m/s．求：

如图所示，一足够长的光滑平行金属轨道，其轨道平面与水平面成θ角，上端用一电阻R相连，处于方向垂直轨道平面向上的匀强磁场中．质量为m、电阻为r的金属杆ab，从高为h处由静止释放，下滑一段时间后，金属杆开始以速度v匀速运动直到轨道的底端．金属杆始终保持与导轨垂直且接触良好，轨道电阻及空气阻力均可忽略不计，重力加速度为g．则（   ）

如图所示，MN、PQ是足够长的光滑平行导轨，其间距为L，且MP⊥MN．导轨平面与水平面间的夹角θ=30°．MP接有电阻R．有一匀强磁场垂直于导轨平面，磁感应强度为B₀ ． 将一根质量为m的金属棒ab紧靠MP放在导轨上，且与导轨接触良好，金属棒的电阻也为R，其余电阻均不计．现用与导轨平行的恒力F=mg沿导轨平面向上拉金属棒，使金属棒从静止开始沿导轨向上运动，金属棒运动过程中始终与MP平行．当金属棒滑行至cd处时已经达到稳定速度，cd 到MP的距离为s．求：

如图所示，两足够长的平行光滑的金属导轨MN、PQ相距为L，导轨平面与水平面的夹角θ=30°，导轨电阻不计，磁感应强度为B的匀强磁场垂直于导轨平面向上．长为L的金属棒ab垂直于MN、PQ放置在导轨上，且始终与导轨接触良好，金属棒的质量为m、电阻为R．两金属导轨的上端连接一个灯泡，灯泡的电阻也为R．现闭合开关K，给金属棒施加一个方向垂直于杆且平行于导轨平面向上的、大小为F=2mg的恒力，使金属棒由静止开始运动，当金属棒达到最大速度时，灯泡恰能达到它的额定功率．重力加速度为g，求：

如图甲所示，固定在光滑水平面上的正三角形金属线框，匝数n=20，总电阻R=2.5Ω，边长L=0.3m，处在两个半径均为r= 的圆形匀强磁场区域中．线框顶点与右侧圆中心重合，线框底边中点与左侧圆中心重合．磁感应强度B₁垂直水平面向外，大小不变；B₂垂直水平面向里，大小随时间变化，B₁、B₂的值如图乙所示．（π取3）（　　）

一只电炉的电阻丝和一台电动机线圈的电阻相等，都是R，设通过的电流强度相同，则在相同的时间内，关于这只电炉和这台电动机的发热情况，下列说法中正确的是（   ）

一个直流电动机所加的电压为U，电流为I，线圈内阻为R，当它工作时，下列说法正确的是（   ）

如图所示，平行导轨放在斜面上，匀强磁场垂直斜面向上，恒力F拉动金属杆ab从静止开始沿导轨向上滑动，接触良好，导轨光滑．从静止开始到ab杆到达最大速度的过程中，恒力F做功为W，ab杆克服重力做功为W₁ ， ab杆克服安培力做功为W₂ ， ab杆动能的增加量为△E_k ， 电路中产生的焦耳热为Q，ab杆重力势能增加量为△E_p ， 则（　　）

一根电阻丝，通过2 C的电荷量所消耗的电能是8 J．若在相同的时间内通过4 C的电荷量，该电阻丝上所加电压和消耗的电能分别是(　　)

如图所示，两根足够长的平行金属导轨固定在倾角θ＝30°的斜面上，导轨电阻不计，间距L＝0.4 m，导轨所在空间被分成区域Ⅰ和Ⅱ，两区域的边界与斜面的交线为MN.Ⅰ中的匀强磁场方向垂直斜面向下，Ⅱ中的匀强磁场方向垂直斜面向上，两磁场的磁感应强度大小均为B＝0.5 T．在区域Ⅰ中，将质量m₁＝0.1 kg，电阻R₁＝0.1 Ω的金属条ab放在导轨上，ab刚好不下滑．然后，在区域Ⅱ中将质量m₂＝0.4 kg，电阻R₂＝0.1 Ω的光滑导体棒cd置于导轨上，由静止开始下滑．cd在滑动过程中始终处于区域Ⅱ的磁场中，ab，cd始终与导轨垂直且两端与导轨保持良好接触，取g＝10 m/s² ， 问：

如图所示，边长为L，电阻不计的单匝正方形金属线框位于竖直平面内，连接的小灯泡的额定功率为P，线框及小灯泡的总质量为m，在线框的下方有宽度一定的匀强磁场区域，磁感应强度方向垂直线框平面向外，其上、下边界与线框底边均水平。线框从图示位置开始静止下落，穿越磁场的过程中，小灯泡始终正常发光。忽略灯泡大小对电路的影响，求：

电动机线圈的电阻为R，电动机正常工作时，两端电压为U，通过电流为I，工作时间为t，下列说法中正确的是(   )

①电动机消耗的电能为UIt

②电动机消耗的电能为I²Rt

③电动机线圈产生的电热为I²Rt

④电动机线圈产生的电热为U²t/R

如图，平行光滑金属导轨由水平部分和倾斜部分平滑连接而成，导轨间距L=0.2m。水平导轨的一部分处于磁感应强度B=0.5T、方向垂直于水平导轨平面向上的匀强磁场中，与水平导轨垂直的虚线MN和PQ为磁场区域的左、右边界。在磁场中离左边界d=0.4m处垂直于水平导轨静置导体棒a，在倾斜导轨上高h≡0.2m处垂直于导轨放置导体棒b。现将导体棒b由静止释放，最终导体棒a以lm/s的速度从磁场右边界离开磁场区域。已知导体棒a、b的质量均为m=0.01kg，阻值均为R=0.1Ω，棒的长度均等于导轨间距，不计导轨电阻，运动过程中导体棒始终垂直于导轨且接触良好，重力加速度g=10m/s² ． 求：

一台电动机，线圈电阻为R，电动机正常工作时，两端的电压为U，通过的电流为I，工作时间为t，下列说法中正确的是（   ）

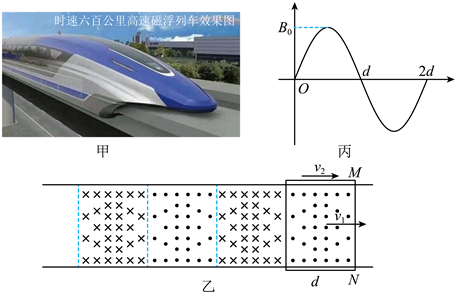

2021年7月20日，世界首套时速600公里高速磁浮交通系统在青岛亮相，这是当前速度最快的地面交通工具，如图甲所示。超导磁悬浮列车是通过周期性变换磁极方向而获得推进动力。其原理如下：固定在列车下端的矩形金属框随车平移，金属框与轨道平行的一边长为d。轨道区域内存在垂直于金属框平面磁场，如图乙所示磁感应强度随到MN边界的距离大小而按图丙所呈现的正弦规律变化，其最大值为 。磁场以速度 、列车以速度 沿相同的方向匀速行驶，且 ，从而产生感应电流，金属线框受到的安培力即为列车行驶的驱动力。设金属框电阻为R，轨道宽为l，求：

如图所示的电路中，面积、匝数的圆形线圈平行纸面放置，一周期性变化的磁场，其方向正好垂直纸面向外，变化规律满足。已知 ， 、线圈内阻、交流电流表为理想电流表，求：
