通电螺线管的极性和电流方向的判断 知识点题库

在研究电磁铁时，小华连接了如图所示的电路。若闭合开关，将滑动变阻器的滑片向左移动，可能出现的情况是（）

如图所示，小磁针在图示位置静止，请标出通电螺线管的N极和电源的正极．

　

画出下列通电螺线管上导线的绕法．

​

如图所示，当开关闭合时，位于电磁铁右端的小磁针的北极向右偏转．那么（　　）

​

如图所示，根据图中磁感线方向，标出通电螺线管的N、S极，并用“+”“﹣”标出电源的正负极．

如图，接通电源后，通电螺线管旁的条形磁铁向右偏，请标出通电螺线管中的电流方向和条形磁铁的N极．

如图所示，能自由转动的小磁针静止在通电螺线管的上方，请在图中括号内标出通电螺线管的N极或S极以及电源的正极或负极．

小磁计放在两通电螺线管之间，静止时处于如图所示的位置，请完成螺线管B的绕线，并标出电流的方向．

在一次实验中，小红连接了如图所示的电路．电磁铁AB正上方放有一小磁针．闭合开关，可能出现的情况是（   ）

按题目要求作图：在图中根据磁感应线的方向标出电源正负极．

请标出图中通电螺线管的N极和它附近静止小磁针的N极．

如图所示，电源、滑动变阻器与螺线管相连，闭合开关，在通电螺线管的右端放置一个小磁针，小磁针静止时N极水平向右．则（   ）

如图，根据小磁针静止时的指向，标出通电螺线管的磁感线方向和电源的正、负极．

如图所示，根据小磁针静止时N极的指向，标出通电螺线管的N、S极及导线中的电流方向

标出小磁针的N、S极及磁感线的方向。

如图甲所示，在螺线管的两端各放一个小磁针，并在硬纸板上均匀地撒满铁屑。通电后观察小磁针的指向，轻敲纸板，会看到铁屑有规律地排列起来

在一次分组探究实验中，小毛同学连接了如图所示的电路，电磁铁的B端有一个小磁针，闭合开关后，下列说法正确的是（   ）

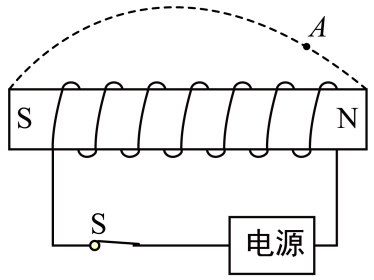

螺线管通电后形成的磁极如图所示，请在图上标出电源的正负极并画出磁感线上A点的磁场方向。

根据如图中通电螺线管的磁感线方向标出小磁针的N极以及线圈中电流的方向．

如图所示，请按小磁针的指向在括号中用“S”或“N”标出通电螺线管的南北极，用“+”或“-”标出电源的正负极。
