通电直导线周围的磁场知识点题库

关于磁体和磁场，以下说法中错误的是（）

A . 悬挂起来的小磁针静止时，小磁针的北极指向地理的北极附近 B . 铁、铜、铝等金属材料都能够被磁化 C . 磁体之间的相互作用力是通过磁场而发生的 D . 通电导体周围一定存在磁场

如图所示的四个实验装置中，反映电与磁联系的奥斯特实验的是；反映电动机原理的是。（请填写图号）

A B C D

按题目要求作图：
（1）请在图甲中画出拉力F的力臂；

图甲
（2）如图乙所示是模拟家庭照明电路的部分电路图，请你根据图中已知的信息，在火线的方框内填“火”，并将电路连接完整．
图乙
（3）如图丙所示，电磁铁的附近放置了一枚小磁针，小磁针静止时的位置如图丙所示．请在图上标出小磁针的N极和下面那条磁感线的方向．

图丙

如图1所示是一种常用的动圈式话筒．当你对着话筒说话时，使与膜片相连的线圈在磁场中做磁感线运动，同时能产生随着声音变化而变化的．图2中与这一过程工作原理相同的是（填代号）．

如图，把螺线管沿东西方向水平悬挂起来，然后给导线通电，会发生的现象是（）

A . 通电螺线管仍保持静止不动 B . 通电螺线管能在任意位置静止 C . 通电螺线管转动，直至B端指向南，A端指向北 D . 通电螺线管转动，直至A端指向南，B端指向北

如图所示的奥斯特实验说明了（　　）

A . 电流的周围存在着磁场 B . 电流在磁场中会受到力的作用 C . 导线做切割磁感线运动时会产生电流 D . 小磁针在没有磁场时也会转动

下列说法中正确的是（　　）

A . 导体中的电流一定会产生磁场 B . 地磁场的磁感线是真实存在的 C . 扬声器、电磁继电器、电铃都应用了电磁铁的特性 D . 通电线圈在磁场作用下转动，是内能转化为机械能

首先揭开电和磁之间奥秘的科学家是（　　）

A . 安培 B . 欧姆 C . 奥斯特 D . 焦耳

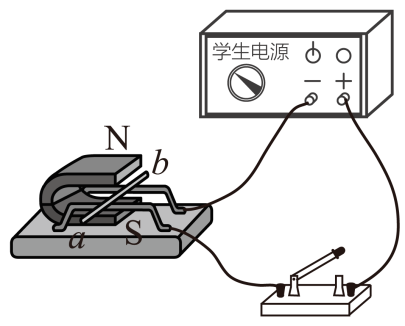

下图是有关电与磁实验的装置图，其中用来研究磁场对电流作用的是（）

A .

B .

C .

D .

一次家庭探究活动中，小明把一个正在发光的灯泡放到U形磁体中间，惊讶的发现了灯丝在晃动．关于这种现象，下列说法正确的是（）

A . 灯丝晃动是一种电磁感应现象 B . 灯丝晃动是内能转化成了机械能 C . 灯丝晃动是受到磁体的吸引作用 D . 灯丝晃动是磁场对电流的作用

（1）在一节物理校本研究课中，小明同学与小芳同学要比较甲、乙两种比热容的大小，他们准备了两只相同的烧杯，分别装了初温和质量相同的甲、乙液体．在两种液体都不沸腾的前提下，小明认为要把甲、乙两种液体都加热到相同的温度然后进行比较；小芳认为要加热到相同的时间然后进行比较，你认为方法可行的是__________（填字母）．

A . 仅小明可行 B . 仅小芳可行 C . 两人都可行
（2）如图所示，是某同学在实验室验证奥斯特实验，要使实验效果更加明显应使通过电导线沿（选填“东西”或“南北”）方向放置．
（3）如图所示，是某同学在常温下的教室内想完成“探究冰熔化特点”的实验，他应该选择图的装置．
（4）如图所示，是探究水的沸腾实验时在水沸腾前后看到的现象，沸腾时看到的现象是（填甲、乙）

第一个研究“电流磁效应”的科学家是（）

A . 奥斯特 B . 欧姆 C . 焦耳 D . 安培

第一个发现电流磁效应的科学家是（　　）

A . 奥斯特 B . 法拉第 C . 安培 D . 沈括

电磁的相互转换是人类进入电力时代的标志:

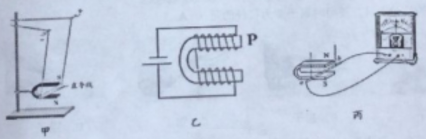

（1）小明做了如图甲所示的实验,给直导线通电,观察到直导线向左运动。
①实验现象说明对电流有力的作用。只对调电源正负极接线,通电直导线会向运动。

②为使实验效果更明显,直导线应选用（选填“铝棒”、“铁棒”或“塑料棒”）。
（2）为了增强磁体的磁性,换用如图乙所示的电磁铁,该磁体的P端是(N/S）极。
（3）去掉电源,在导线两端接上灵敏电流表,如图丙所示．向右平移直导线ab,电流表指针发生偏转,这是现象。在生产、生活中的应用。若将导体ab向右移动一段距离后松开手,让导体ab摆动,如果不计空气阻力及导线悬挂点的摩擦,摆动过程中导体AB的机械能总量将（选填“变大”、“变小”或“不变”）。

如图甲所示，通电后小磁针发生偏转，这说明通电导线周围存在，此现象属于（选填“电流的磁效应”或“电磁感应现象”）。若导线中电子定向移动的方向如图丙所示，则小磁针的偏转方向会与（选填“甲”或“乙”）图一致。

图片_x0020_100028

酿酒坊里的发酵罐配有笨重的密封罩，为了方便操作，小明设计了用一个杠杆和电磁铁组合系统来升降密封罩，如图所示，电磁铁的工作原理是，该现象最早是由（选填“法拉第”、“奥斯特”或“安培”）发现的。装置通电后，电磁铁上端为（选填“N” 或“S”）极。

通电螺线管的外部磁场与条件磁体周围磁场相似

（1）如图甲，箭头表示电流方向，小磁针北极指向如图所示，则螺线管的A端是极（选填“N”或“S”）。
（2）螺线管实际上就是由多个单匝圆形线圈组成，通电螺线管的磁场可以看成由每一个单匝圆形通电线圈的磁场组合而成。现有一单匝圆形通电线圈中的电流方向如图乙所示。则其B端是极（选填“N”或“S”）。
（3）如图丙所示。地球周围存在的磁场，有学者认为，地磁场是由于地球带电自转形成圆形电流引起的，地球自转的方向自西向东，根据地磁场的磁极可以判断：形成圆形电流方向与地球自转方向（选填“相同”或“相反”）。
