磁现象 知识点题库

如图所示，关于甲、乙、丙、丁四幅实验装置图说法如下
①甲实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流
②乙实验说明磁场能产生电流   ③丙实验说明同名磁极相吸，异名磁极相斥
④丁实验说明通电直导线在磁场中受到力其中正确的是 （   ）

阅读短文，回答问题：

干簧管

干簧管是一种利用磁场信号来控制的线路开关器件，也叫磁控开关．常用的干簧管有单触点和双触点两种．

如图为单触点干簧管的结构示意图．其外壳是一根密封的玻璃管，管中装有两个磁性材料制成的弹性簧片电板，还灌有一种惰性气体．平时，玻璃管中的两个磁簧片触点部位是分开的（如图甲）．当有磁性物质靠近玻璃管时，在合适的磁场的作用下，管内的两个簧片的触点部位被磁化成为异名磁极就会互相吸引接触，簧片就会吸合在一起，使结点所接的电路连通（如图乙）．外磁力消失后，两个簧片由于本身的弹性而分开，线路就断开．

干簧管中的磁性材料是指铁、钴、镍等能被磁铁吸引的材料，它分为软磁性材料和硬磁性材料两种．软磁性材料是指既容易被磁化而获得磁性又很容易失去磁性的物质．硬磁性材料是指不容易被磁化而获得磁性，但一旦获得磁性又很不容易失去的物质．磁体周围的磁性材料被磁化后的极性与放置在该处的小磁针的极性相似，如我们拿一根铁棒的一端靠近或接触磁铁的N极时，这一端就会被磁化成S极，它的另一端则会被磁化成N极．

双触点干簧管类似于单刀双掷开关，它的工作原理是：没有磁场时，簧片1与簧片2接通（如图丙），当有外界磁力时，簧片1与簧片2的连接断开，簧片1与簧片3触点部位接通（如图丁），其中簧片1是公共端，簧片2是常闭接点，簧片3是常开接点．簧片中有一片是用只导电不导磁的材料做成．

干簧管外绕上能产生磁场的线圈就成了干簧继电器，当线圈通电后，管中磁性材料制成的簧片的自由端分别被磁化成N极和S极而相互吸引，因而接通被控电路．线圈断电后，干簧片在本身的弹力作用下分开，将线路切断．

（1）单触点干簧管中的磁簧片是用 （选填“软”或“硬”）磁性材料制成的．

（2）单触点干簧管在 （选填“断开”或“闭合”）时，磁簧片具有弹性势能．

（3）双触点干簧管的1、2、3三个簧片的对应制作材料可能是 　

A．铁、铁、铜       B．铁、铜、铁      C．铜、铁、铜    D．铁、钴、铁

（4）当条形磁铁按图1所示的方式从A移动到B，图2能反映电路中的电流随时间变化的图象是 ．

（5）如图3为一运用干簧继电器的电路，当开关S闭合后，它的工作特点是 　

A．红灯、绿灯交替发光

B．红灯长亮，绿灯亮、灭交替

C．绿灯长亮，红灯亮、灭交替

D．红灯长亮，绿灯不亮．

请根据图中小磁针的指向（涂黑的一端为N极），标明a，b两端的极性．（即“N”或者“S”）

​

关于电与磁的有关知识，下列说法中正确的是（  ）

如图所示，当开关闭合后，螺线管右端为极，小磁针将（填“顺时针”或“逆时针”）转动的．

下列说法错误的是（　　）

有两个完全相同的磁铁，在磁铁两端各吸引一只铁钉，如图所示．如果将两磁铁靠近，直至两个磁极相接触，发现铁钉会掉下，请分析产生此现象的原因．

甲、乙两个磁极附近有一个小磁针，小磁针静止时的指向如图所示（涂黑的为N极），那么（　　）

根据图小磁针静止时的指向，在对应位置标出通电螺线管的N极和电源的“+”和“﹣”极．

关于电和磁的说法中错误的是（　　）

把一根有磁性的钢条锯成两截，则每一截有（   ）

磁体上的部分叫磁极，如果把一根条形磁铁水平悬挂起来，当它静止时，总是一端指南，另一端指北，指南的那个磁极叫极，用符号表示，指北的那个磁极叫极，用符号表示．

磁体上的两端，叫做磁极．磁体静止时指南的一端叫，又叫；指北的一端叫．又叫．

如图所示实验，下列对有关实验的解释正确的是（   ）

如图所示，闭合开关，通电螺线管的上端为极，将滑动变阻器滑片向右滑动，弹簧将（选填“伸长”或“缩短”）.如果用电流表替代虚线框内仪器，然后将条形磁体迅速插入线圈中，与之相连的电流表的指针会发生偏转，这是现象.

在如图所示的图中绕制螺线管，当S合上且变阻器滑片向左移动弹簧伸长．

如图所示，根据图中小磁针静止时的指向标出通电螺线管的“N”、“S”极和电源的“+”、“﹣”极。

在探究磁现象的活动中下列说法正确的是（   ）

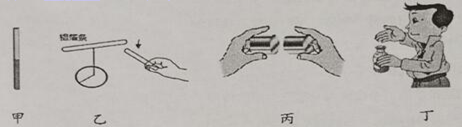

以下是课本上的几个小实验请根据要求填空：

请画出开关闭合后条形磁体所受摩擦力的示意图及A点的电流方向。
