如图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光．造成这一现象的原因是（　　）

A . 插座发生短路了 B . 进户的零线断了 C . 进户的火线断了 D . 某盏电灯的灯丝断了

某校电化教室安装“220V40W”白炽灯16盏，100W扩音机一台，“220V80W”彩电4台，“220V300W”幻灯机一台，应选用什么规格的保险丝？

如图是小明家庭中，用电的简化电路，下列说法错误的是( )

A . a线是火线 B . 灯泡、电视、台灯等是并联在电路中 C . 线路中出现短路时漏电开关会自动跳闸 D . 因为开关控制整个电路，断开后灯泡不会发光，台灯插头插上后也不会发光

如图是安装了漏电保护器的家庭电路．当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时会迅速切断电路，从而起到保护作用：甲、乙两处分別装用电器和开关．对此电路．下列说法正确的是（　　）

A . 甲处应装用电器，乙处应装开关 B . 电路中装有漏电保护器，更换灯泡不用断开电源 C . 若图中C处不慎触电时，漏电保护器不会切断电路 D . 若人体电阻为10kΩ，触电时通过人体的电流为22mA

安装家庭电路时，从进户线到用电器之间有闸刀开关、电能表、熔断器，它们正确的排列顺序应是（　　）

A . 闸刀开关、熔断器、电能表 B . 电能表、闸刀开关、熔断器 C . 熔断器、电能表、闸刀开关 D . 电能表、熔断器、闸刀开关

下列关于家庭电路的说法中，错误的是（　　）

A . 家庭电路的电压是220V B . 照明灯和控制它的开关是串联的 C . 电视机和洗衣机是并联的 D . 家用的普通照明灯正常发光时，通过灯丝的电流2A

如图所示的家庭电路，请填写图中各部分的名称：

①，②，③，④，⑤．

家庭电路有两根电线，一根叫线，另一根叫线，它们之间的电压是伏，在低压供电的电源处，线是接地的，所以在正常情况下，零线和地线之间电压（填“有”、“没有”）．家用电器联在电路中．

在宾馆的客房常常需要插卡用电，如图所示．房卡的作用是相当于一个接在干路上，房间里的电灯、电视等用电器是联的．

我国家庭电路两端的电压是V．

如图是家庭电路示意图,下列说法中正确的是( )

A . 总开关可以与电能表互换位置 B . 与开关S直接相连的导线a是零线 C . 若在导线a和b之间接一个灯泡L₁,则L₁与L串联 D . 若c处断开,洗衣机插头插入插座,洗衣机虽能工作但有安全隐患

在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后顺序正确的是( )

A . 电能表、保险装置、总开关 B . 电能表、总开关、保险装置 C . 保险装置、电能表、总开关 D . 总开关、电能表、保险装置

我国的家庭电路有两根进户线，都是从低压输电线上引下来的。其中一根叫零线，一根叫，两根进户线之间有V的电压。

我国家庭电路中，标有“110瓦”的电视机正常工作时两端的电压为伏，通过它的电流为安；它与电灯是连接的（选填“串联”或“并联”）。

教室内照明灯正常工作的电压为伏，开关与灯之间是（选填“串联”或“并联”）连接的。家中空调与节能灯均正常工作时，通过的电流较大。

对于教室里的电路，下列说法正确的是（）

A . 教室里的所有灯是串联的 B . 控制所有灯的总开关应该安装在支路上 C . 教室里的灯开得越多，干路上的电流就越大 D . 教室里的灯开得越多，其总功率就越小

如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时对人体起到保护作用的是（）

A . 空气开关 B . 漏电保护器 C . 保险装置 D . 电能表

穿轮滑鞋的小致因用力推墙而后退，对此现象中相关物理知识分析正确的是（）

A . 小致相对墙是静止的 B . 小致后退的过程中受到的惯性大于他受到的阻力 C . 轮滑鞋受到的重力与地面对轮滑鞋的支持力是一对平衡力 D . 小致对墙的力等于墙对小致的力

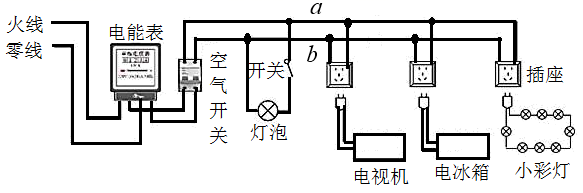

小明把家庭电路的接线图简化后如图所示，由该图可知（）

A . a线是火线，b线是零线 B . 控制灯泡的开关可以和灯泡的位置互换 C . 当插座每多接入一个用电器，电路的总电阻变大 D . 电路中的灯泡、电视机和电冰箱是并联的，各个小彩灯之间也是并联的

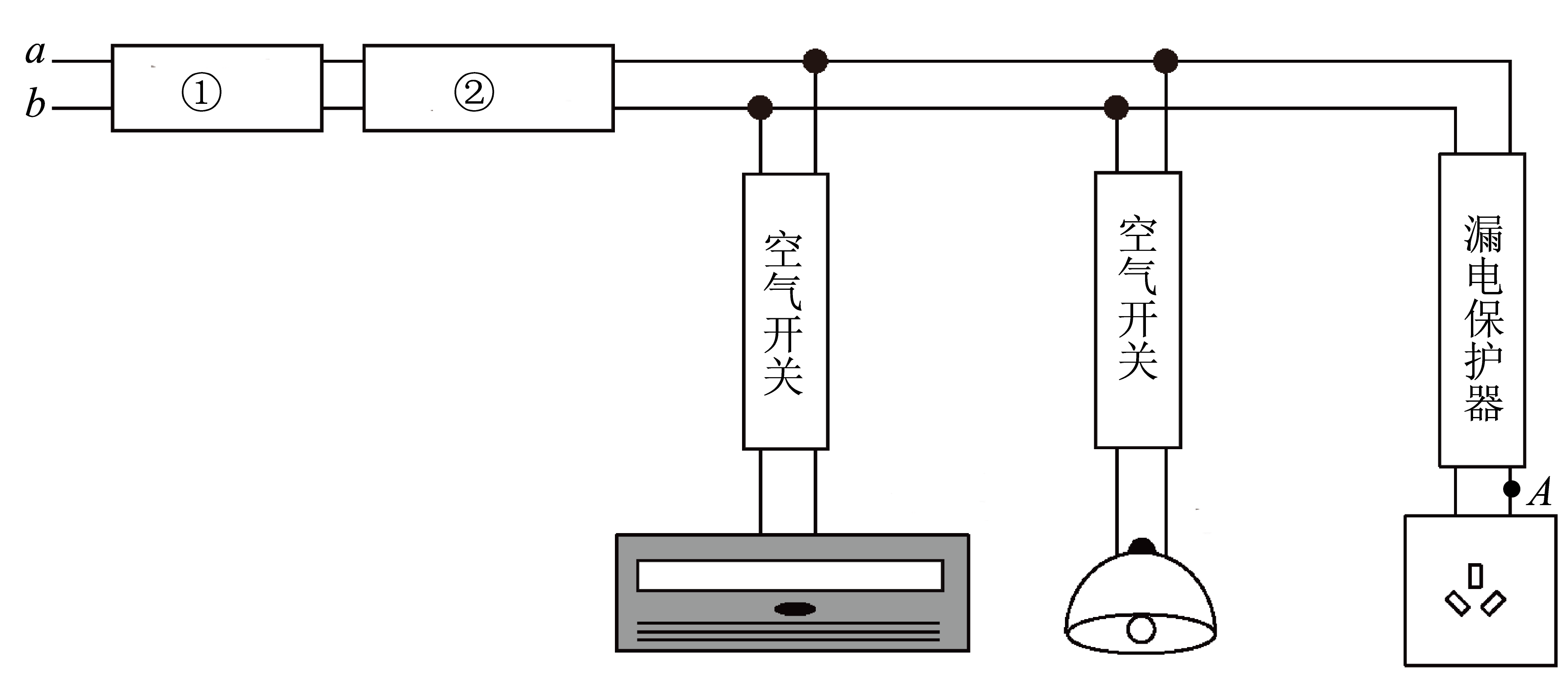

如图所示，这是现在一般标准住宅户内配电系统方框图，其中导线a、b为进户线，下列说法正确的是（）

A . 方框1是总开关 B . b进户线为火线 C . 方框2为计量家中用电器消耗的总电能的装置 D . 人触摸导线A的破损处，漏电保护器会断开
