焦耳定律的应用 知识点题库

要使电热器在单位时间内供热减少一半，以下方法中正确的是（）

如图是电饭锅内部简化电路图，已知R₀=55Ω，R₁=1045Ω，当S接“1”时，电饭锅正常工作电路中电流是　 A；当S接“2”时，通电1min产生的热量是　 　J．

电吹风是现代家庭的常用电器。如图甲所示是电吹风的电路原理图，R是电热丝，M是带动风扇转动的电动机，某电吹风的主要技术参数如图乙所示：

(1) 当电吹风正常工作且吹热风时，通过R的电流为多大?
(2) 电热丝R的电阻值是多大?（电热丝的阻值随温度变化不计）
(3)当电吹风正常工作并且吹热风时，1min内电流通过R产生的热量是多少J?

一根阻值为10W的电阻丝通电100s，通过的电流为0.2A，则电流产生的热量为 J。

如图是我们夏天常用的电蚊香器，接通电源后发热体就会给固体药片加热，我们就可以安稳地睡觉了，根据上面描述请回答下列问题：

（1）电蚊香器是利用什么原理工作的？

（2）为什么导线温度不高，而只有发热体温度高？

（3）为什么给电蚊香器通电一段时间后，蚊香片的气味会更浓？

（4）电蚊香器的电源插头为什么可以使用两脚插头？

​

某电路中有一个阻值为2200Ω的电阻丝，它工作时，通过的电流为0.1A，则100s产生的热量是　 　J．

电热驱蚊器的发热元件是一个阻值为1×10⁴Ω的电阻，当它接在家庭电路中时，通过该元件的电流是 A，通电100s产生的热量是 J．

下面是《物理》“焦耳定律”一节截取的一段，请你用所学过的物理知识解释文中的问题．

动手动脑学物理

在家庭电路中，有时导线长度不够，需要把两根连接起来，而连接处往往比别处更容易发热，加速老化，甚至引起火灾．这是为什么？

图甲是电动咖啡机，其铭牌如下表，简化电路图如图乙，在额定功率下制作一杯咖啡时，电动机 带动刀片将咖啡豆磨成咖啡粉，同时规格为“220V  880W”的电热丝R将体积为8×10^﹣4m³的水从40℃加热到90℃，上述过程只需30s，则此过程中[ρ_水=1×10³kg/m³ ， c_水=4.2×10³J/（kg▪℃）]

品牌	恵颐	型号	DE﹣320
颜色	耀光黑	功能	触屏
压力	19Bar	重量	14kg
额定电压	220V	水箱容积	2×10﹣3m3
额定功率	1500W	豆箱容量	250g

某电烤箱的内部简化电路如图所示，R₁ 和R₂ 均为电热丝.电烤箱说明书中的铭牌如下表所示，根据表格中的参数可知（   ）

图甲是探究“影响电流热效应的因素”的实验装置。

某照明灯额定电压是 36V，正常发光时灯丝电阻为 24Ω，则照明灯的额定电流是 A．如果电源电压是 48V，为使照明灯正常发光，可以在电路中串联一个阻值Ω的 电阻，此时电阻在 10s 内产生的电热是J．

认识短路的危害

（实验器材）

低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、导线、电流表(演示电流表，0～5 A挡)

（进行实验）

⑴在如图中，CD间接上一段保险丝，AB间接入电流表，其他部分按图所示连接好。

⑵当开关闭合时，灯泡(选填“发光”或“不发光”)，电流表(选填“有”或“无”)示数。

⑶断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到电流表，保险丝。

（分析论证）

B、D间接入铜丝时，灯泡被短路。根据欧姆定律知道，闭合开关的瞬间，线路中的电流，通过保险丝和导线的电流，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的效应。

两个发热电阻R₁：R₂=1：4，当它们串联在电路中时，R₁、R₂两端的电压之比U₁：U₂=；已知R₁=10Ω，那它们并联在4V电路中，两个电阻在100s内产生的热量是J。

在安装直流电动机模型的实验中,小明将组装好的直流电动机接入图所示的电路（ 为电阻箱)。电源电压恒为6V，调节电阻箱使其接入电阻为18Ω时,闭合开关,电动机不转动,电流表示数是0.3A,则电动机线圈的电阻是Ω；断开开关,调节电阻箱使其接入电阻为4Ω，闭合开关,电动机正常转动,电流表的示数是0.8A,此时电动机两端的电压是V,100s内电流通过电动机产生的热量是J.

如图所示的电路中，电源电压为12V，小灯泡L上标有“9V 0.5A”字样，R为定值电阻。闭合开关S后，灯泡L恰好正常发光，通过计算回答：

如图电路中，电阻 R 阻值为10Ω，灯泡 L 标有“12V  6W” 字样， 电源电压恒为6V。可知灯泡正常工作的电阻值是Ω；闭合开关 S 后，灯泡的实际功率为W，电阻 R 每分钟产生的热量为J。（忽略温度对灯泡电阻的影响）

如图甲所示，是某品牌的“无油空气炸锅”，其原理是利用循环的热空气流加热食物，工作电路如图乙所示。使空气循环流动的电风扇标有“220V 44W”的字样，R₁、R₂为加热空气的电热丝，其中R₁的阻值为50Ω。在某次烤薯条的过程中，定时开关始终闭合，温控开关闭合5min然后断开1min，如此循环，求此过程中：(不考虑温度对电阻的影响)

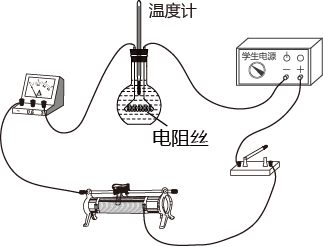

如图所示，烧瓶中装有0.4kg煤油，电阻丝的阻值为10Ω，闭合开关，调节滑动变阻器的滑片，当电流表的示数为2A时通电7min，煤油的温度由20℃升高到30℃。（c_煤油=2.1×10³J/（kg·℃））求：

如图所示是我国“华为”公司研发的“无线快充”设备。当把手机放在底座上充电时，不到半小时就能把手机电池容量充至一半以上，极大地方便了人们的使用。该电池的部分参数如表格所示。以下说法错误的是（   ）

电池名称	锂离子电池
电压	3.7V
容量	4400mAh
