电路的三种状态 知识点题库

如图所示，下列电路连接错误的是（　　）

如图所示，当开关S₁闭合，S₂断开时，电流表A的示数为0.24A，则通过灯L₂的电流是 A；当S₁和S₂都闭合时，电流表的示数为0.56A，通过灯L₂的电流为 A．

在学习完电流的知识后，老师在黑板上画出了如图所示的实物电路，并让同学们对该电路进行分析．下面四位同学的说法中，正确的是（   ）

如图所示，在三个电阻R₁、R₂和R₃中只有一个电阻断路，一个电阻短路．现用一只标有“220V”字样的较大功率的灯泡对该电路进行检测，当它接在下表所列的某两点时，灯泡的亮暗情况如表所示，则断路，短路．灯并接处a、da、bb、cc、da、c灯发光情况正常发光不发光比正常发光暗不发光比正常发光暗．

如图所示是一种定时课间音乐播放装置的原理图.“播放器”是有电流通过时会播放音乐的装置；“定时开关”是到达设定时间，自动断开的开关.闭合开关S，当“定时开关”处于闭合状态时，指示灯        （填“会”或“不会”）亮，播放器        （填“会”或“不会”）播放音乐；到达设定时间，“定时开关”处于        （填“闭合”或“断开”）状态，“播放器”播放音乐.下列选项中正确的是（  ）

如果电路中出现如图所示的情形，物理学中称之为短路，这样的后果很严重，这时灯泡会（    ）

如图所示的电路中，闭合开关S后，灯L₁比L₂亮，下列说法正确的是（     ）

如图所示电路中，开关闭合，将要出现，请将电路改成并联电路。

如下图所示的电路中，开关S₁、S₂、S₃都处于断开位置，若只闭合开关，则灯L₁和L₂串联；若只闭合，灯L₁和L₂并联；此电路中不能同时合上开关．

阅读下面短文，回答以下问题。

感应发光冰块

感应发光冰块产品采用食品级PS材料及电子元件组成的发光冰块，采用先进的触水式开关具有入水即亮的特性（液体感应），外形仿如真实冰块一般。感应发光冰块采用电池供电，无化学变化，无毒无害，可放置于各类饮品中增添浪漫及神秘的气氛感应发光冰块内部电子元件有：液体感应器、纽扣电池和LED灯泡。感应发光冰块的使用方法是将发光冰块清洁干净放入水中，它将自动发亮；使用完毕后，用布擦干后放置于干燥的地方以备下次使用。感应发光冰块还可以放入冰箱内冷冻后，再放入饮料内，可以起到降低饮料的温度。需要注意的是，请勿吞食感应发光冰块，避免放置于温度过高的饮品中。

如图是由一个小灯泡、一个LED、两节干电池、一个开关组成的电路。闭合开关，小灯泡和LED发光，此时流过小灯泡的电流大约是0.25A，等于mA．用一根导线接在小灯泡的两端，你会看到小灯泡熄灭了，而LED还发光。实验现象表明，小灯泡被而熄灭。

如图所示，某反恐小组的拆弹专家在拆除恐怖分子安装的定时爆炸装置。为使爆炸装置停止工作，应剪断线（选填“a”或“b”），拆除前起爆器上没有电流通过，原因是。

图所示，电工师傅用一只标有“220V80W”的灯泡L₀（检验灯泡）取代保险丝来检查新安装的照明电路中各支路的情况，L₁和1₂均标有“220V40W”当闭合S，S₁和S₂时，L₀、L₁和L₂都发光较暗，说明L₁和L₂所在的支路（选真“断路”、“短路”和“通路”），若只断开开关S₂ ， 会观察到电灯L₀跟开关S，S₁和S₂都闭合时相比将（“变亮”“变暗”或“不变”）。

如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是灯亮。

电源电压恒定，R₁＝30Ω，R₂＝60Ω，当开关S₃闭合，S₁、S₂都断开时，电流表的示数为0.1A，则电源电压是V；当开关S₃断开，S₁、S₂都闭合时，电流表的示数是A；当开关S₁、S₂、S₃闭合时，电路处于状态（“通路”、“断路”、“短路”）

如图所示的电路甲、乙、丙，每节电池的电压为1.5V，处于断路状态的是，此时开关两端的电压为V。

如图所示的电路中，电源电压不变，闭合开关S的过程中，下列说法正确的是（   ）

某反恐小组的拆弹专家下在拆除恐怖分子设置在飞机上的定时爆炸装置（如图所示），其实拆除前起爆器上（选填“有”或“没有”）电流通过；为使爆炸装置彻底停止工作，应剪断线（填“a”或“b”）。

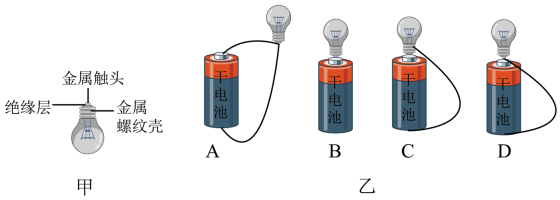

某组同学在做“探究小灯泡发光”实验，他们有一个小灯泡和一些新的干电池。下面能使灯泡发光的是图 ，属于短路的是图 ，属于断路的是图 。

下面是老师课堂上所做的四个实验，关于这四个实验的结论，你认为正确的是（   ）
