如图所示，某同学将一张细条状铝箔纸的两端分别压在干电池的正负极，发现铝箔纸发热并燃烧，关于该实验的分析正确的是（　　）

​

在如图所示的四个电路中，开关S闭合后，电源被短路的电路是（　　）

如图所示的电路，闭合开关S后发现L₁正常发光，L₂只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（   ）

普通电动车的充电插口内有金属插脚，在使用过程中绝不能拿硬币、手等去触碰，如图甲．

如图所示的电路中，当开关S闭合时（   ）

新交通法规定驾驶员不系安全带记3分，罚100元。汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带。当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系时，相当于断开开关，指示灯发光，图中符合上述要求的电路图是（   ）

在如图所示的电路中，电源电压为3V，当开关S ₁ 、S ₂ 都闭合时，则（ ）

在野外没有带火柴和打火机，可以用干电池和口香糖纸取火．取宽约2cm的口香糖锡箔纸条，在其中部剪窄约为2﹣3mm，如图所示；让锡箔纸条一端放在干电池正极，另一端放在干电池负极，用食指和拇指分别用力压住，使干电池短路，很快就会看到锡箔纸条窄处燃烧起来，如图所示．这是因为短路时锡箔纸条中很大，锡箔纸条中部剪窄后与没剪时相比电阻（选填“变大”、“变小”或“不变”），所以短时间内锡箔纸窄处会产生较多电热．请你再举出一种野外取火的方法．

写出手电筒不发光可能的原因至少三条

如图是电扇中的一个自动保护装置。当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护作用。由此判断，这个保护装置在电扇电路中的作用相当于。

关于电路，下列说法中错误的是（   ）

如图所示，当开关闭合时，发生的现象是（    ）

⑴灯正常发光（2）灯不亮

⑶电源会被烧坏（4）灯会被烧坏

如图所示的电路中，正确的电路是（   ）

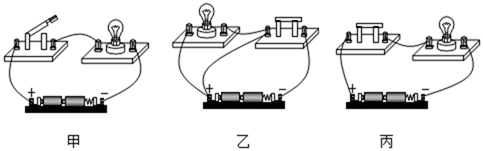

对如图所示的三个电路，状态判断正确的是（  ）

如图所示的电路，电源电压恒定不变，闭合开关S后，发现两只灯泡都不亮，电流表示数为零。小明用一根导线检查电路故障，收集到的数据及相关现象如表所示，则关于电路中可能存在的故障，下列说法中正确的是(    )

导线并联位置	a、b	b、c	c、d	a、c	b、d
电流表示数/A	0	0	0	0	0
L1发光情况	不亮	不亮	不亮	不亮	亮
L2发光情况	不亮	不亮	不亮	不亮	不亮

请回答下列各题：

在如图所示的电路中，闭合开关后将出现（选填“通路”“断路”或“短路”），要使电路中两灯串联，只要拆除导线；

石墨炸弹是一种用来破坏敌方供电设施的武器，这种炸弹爆炸时不会造成人员伤亡，而是在空中散布大量极细的石墨丝，这些石墨丝是（选填“导体”或“绝缘体”），飘落到供电设备上会造成电路（选填“断路”或“短路”），从而使供电系统瘫痪。

如图所示的电路中，若只想让灯亮而铃不响，应该闭合开关。若两个用电器同时工作，应闭合开关，此时，两个用电器是连接的。（选填：“串联”或“并联”）

如图所示，将锡箔纸剪成中间较窄的细条，且ab段长度等于ef段长度。然后将其连接在电源两端，很快发现细条中ef段开始冒烟起火，这是因为锡箔纸将电池，导致回路电流很大，而ef段是中间较窄的细条，该段电阻较（选填“大”“小”），发热较快。也说明同种导体在长度一定时，，电阻越大。
