浮力的示意图知识点题库

如图所示，重为6牛的小球静止在水中，请用力的图示法画出小球受到的浮力。

将一个鸡蛋轻轻放入烧杯水中，然后向水中加盐，如图所示.在图中画出鸡蛋上浮时的受力示意图.

浮在水面的小球所受浮力为6牛，请在如图中用力的图示法画出该浮力F_浮。

一个盛有盐水的容器中悬浮着一个鸡蛋，容器放在斜面上，如图所示。图上画出了几个力的方向，你认为鸡蛋所受浮力的方向应是（）

A .

B .

C .

D .

在图中，重为2牛的小球漂浮在水面上，用力的图示法画出小球所受的浮力F_浮。

按要求完成以下作图。

（1）如图所示，OC为折射光线，根据折射光线作出相应的入射光线和反射光线.
（2）如图所示，一烧杯静止在斜面上烧杯内的水面上漂浮着一小球。请在图中作出烧杯对斜面的压力F_压和小球受到的浮力F_浮的示意图。

按要求完成下列作图题。

（1）画出漂浮在水面上的小球所受到浮力的示意图。
（2）如图所示，O点为杠杆的支点，请画出力F的力臂，并用字母L表示。

（1）如图，水面上漂浮着一个小球，请画出小球静止时的受力示意图。
（2）如图，用滑轮组将陷在泥中的汽车拉出来，请在下图中画出最省力的绕绳方法。
（3）如图，请画出杠杆在图示位置平衡时，阻力的力臂以及在A点施加的最小的动力F的示意图。

（1）如图，开门时，门手柄可视为杠杆，请画出手柄所受力F的力臂L；
（2）如图，工人站在地上利用滑轮组向下用力提升重物，请画出能省力的滑轮组绕绳方式；
（3）如图，一个苹果漂浮在水面上，请画出它所受重力和浮力的示意图。

按要求完成下列作图。(不计空气阻力)

（1）请在图甲中画出斜面上的物体所受重力G和物体对斜面压力F的示意图；
（2）请在图乙中画出浸没在水中的乒乓球松手后上浮时所受力的示意图；
（3）传送带以速度v水平匀速传动，请在图丙中面出物块A刚放上传送带时水平方向所受力的示意图。

如图所示中，重为G的小球静止在水中，请画出小球的受力示意图。

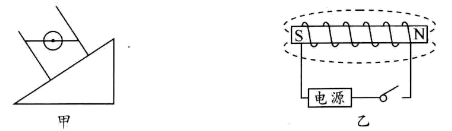

（1）如图甲，画出图中的小球所受的浮力F_浮和斜面受容器的压力F的示意图；
（2）请标出图乙中通电螺线管外部磁感线的方向和电源的“+”极。

如图所示，重为50N的正方体木块A，在水中处于静止状态，此时绳子的拉力为30N，水深为50cm。g取10N/kg。要求：画出受力分析图。求：

（1）物体A所受浮力的大小。
（2）水对容器底的压强。
（3）若绳子断了，物块最终露出水面的体积与总体积之比。

（1）如图（1），一物块静止在斜面上，请画出物块所受摩擦力和物块对斜面压力的示意图。
（2）如图（2），一小球悬浮在液体中，请在画出小球受力的示意图.
（3）如图（3）甲，一物体被绳子拉着浸没在水中，随后剪断绳子后该物体开始运动直至静止，请在图乙中画出浮力F_浮随时间t变化的大致图象。

（1）如图所示船和人（看成一个整体）的总重力为1000N，作出船和人在水中静止时受到的重力和浮力的示意图。（力的作用点已标出，虚线为竖直方向）
（2）如图所示，轻质杠杆OA可绕O点在竖直面内旋转，请在图中画出物体所受重力和使杠杆保持平衡的最小力F的示意图。

作图题

（1）如图，物体A沿斜面下滑，作出物体A对斜面的压力F和A受到的摩擦力 f 的示意图。
（2）如图，物体随水平传送带匀速向右移动，作出物体所受力的示意图（不计空气阻力）。
（3）如图，质量为100g的小球悬浮在水中，请画出此时小球受到的浮力F_浮的示意图。

（1）请在图中作出重5N的小球浮于水面上时，小球所受力的示意图。
（2）如图甲，是打开引擎盖的汽车，若将引擎盖看成一个杠杆，图乙是其简化图，O是支点， $\text{[math]}$ 是液压杆作用在A点的阻力，请在图乙中画出阻力 $\text{[math]}$ 的力臂 $\text{[math]}$ 。

如图所示，物体漂浮在水面上，作出物体受到的浮力的示意图。

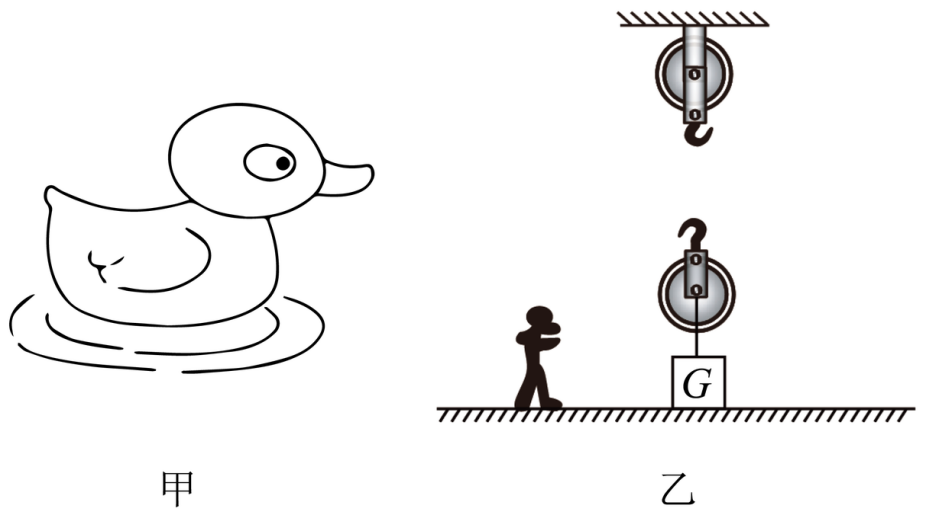

（1）如图甲所示，请画出小鸭所受浮力的示意图；
（2）如图乙所示，用笔画线代替绳子，将两个滑轮连成滑轮组，人向下用力F拉绳。

如图所示，物体漂浮在水面上静止不动，请在图中作出物体所受浮力的示意图。

<<
<
