二、流程的描述知识点题库

在流程图中，可以用箭头表示时序。

如图甲所示是一种塑胶娃娃玩具，身子由搪胶(注：搪胶是一种软的玩具材料)制成，内部安装电子电路，可以发出多种声音。外面穿着可爱的小衣服，头上植有一头金发，梳着一对小辫子。为了生产制作这样的娃娃，需要设计一个制作流程。请完成下面问题：

甲

乙

（1）补充完整如图乙所示的娃娃制作流程图，把缺省的环节填在空白的方框内。
（2）上述流程图中，服装车缝和电路板制作之间的时序属于时序，制作搪胶身子和面部涂饰之间的时序属于时序。
（3）在制作搪胶身子的过程中，需要采用胶浆(一种胶状物)为原料，如果胶浆内混有气泡，则制作出来的搪胶件就会有气泡，影响外观。为了消除气泡，需要优化生产流程，可以用真空机预先对胶浆进行长时间抽真空处理。这样的优化可以被称为(从“工期优化、成本优化、工艺优化”中选一个)。

下列选项中，那个是流程图（）

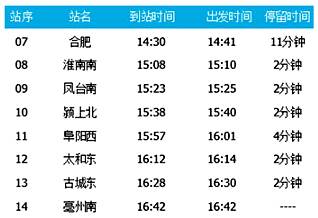

A . 台式电脑配置清 B . 列车时刻表 C . 立体透视图 D . 零件的三视图

下面关于流程和流程的表达的叙述不正确的是（）

A . 任何流程中的时序反映了事物或活动的内在规律或机理，我们应该尊重和遵循这些规律或机理。 B . 任何流程都反映了一定的时序，体现出一定的环节。 C . 流程可以用文字、表格、图示等方式表达，有些场合还可以用模型、动画的方式。 D . 流程图中的时序除了用箭头表达，还可以用数字序号和时间表达。

下列图表中，不是流程图的是（）。

A . 列车运行时刻表 B . 学校课程表 C . 产品加工工序表 D . 零件的三视图

下列图表中，不是流程图的是（）

A . 列车运行时刻表 B . 零件的三视图 C . 产品加工工序表 D . 学校课程表

两个形状一样的杯子A和B中分别装有红葡萄酒和白葡萄酒。现在利用空杯子C将A和B两个杯子里所装的酒对调，下面画出的流程图正确的是（）

A .

B .

C .

D .

个人银行储蓄取款的一般流程如下:

使用ATM（自动取款机）对上述取款流程进行优化，优化后的取款流程如下：

下列对上述流程的分析中正确的是（）

A . 上述流程图中，方框代表环节，箭头代表时序，既有环节又有时序，才能叫做流程 B . 在原来的流程中，输入密码和打印凭证的环节是可以颠倒的 C . 优化后的流程完全替代了原来的流程 D . 优化后的流程没有减少环节

传统的转炉电气控制系统普遍采用继电器控制技术，由于采用固定接线的硬件实现逻辑控制，使控制系统的体积增大、耗电多、效率不高且易出故障，不能保证正常的工业生产。随着计算机控制技术的发展，PLC控制的温度控制系统具有经济、高效、稳定且维护方便等优点，传统继电器控制技术被PLC控制技术所取代。转炉温度控制系统基本构成如图1所示，它是由PLC主控系统、转换器模块、整流器SCR、加热炉、传感器等5个部分组成。转炉温度控制实现过程：首先传感器将转炉的温度转化为电压信号，PLC主控系统系统内部的A/D转换器把电压信号转化为PLC可识别的信号，然后PLC将系统给定的温度值与反馈回来的温度值进行处理，经过D/A转换器，再给整流器SCR一个触发信号，通过SCR的输出实现转炉温度的控制。根据转炉温度控制要求，本系统控制流程图如图2所示。

请根据示意图及其描述完成问题。

（1）下列关于转炉控制流程（图2）分析中正确的是（）

A . 系统中每个设备完成的工作都是流程中的环节 B . 判断模块是否正常环节可以省去 C . 该流程采用文字表达方式 D . 启动与温度设定 SP 之间的时序可以颠倒
（2）从系统的角度分析，下列说法中不恰当的是（）

A . 该系统可分为温度检测和信号转换等子系统 B . 各子系统单独工作，都不能实现转炉温度控制功能，体现了系统的整体性 C . 设计该系统时，要从整体出发，以系统整体功能最优为目标 D . 设计该系统时，既要考虑成本，又要考虑维护方便，体现了系统分析的科学性原则
（3）下列关于该控制系统的分析中不正确的是（）

A . 该控制系统的被控量（输出量）是转炉的实际温度 B . 该电子控制系统的输出部分是整流器SCR C . 功能模拟法是通过对系统输入与输出关系的研究，进而推断出系统内部结构及其功能的方法 D . 转炉温度控制系统属于闭环控制系统
（4）下列关于信号获取与转换分析正确的是（）

A . 转换器模块中，A/D 模块是数模转换器，D/A 模块是模数转换器 B . 传感器可以获得外界的输入信息，并将非电量信息转换成电信号输出 C . 电子电路中能处理的信号只有数字信号 D . 热敏电阻是一种用半导体材料制成的电阻值随温度的上升而减小的特殊电阻
