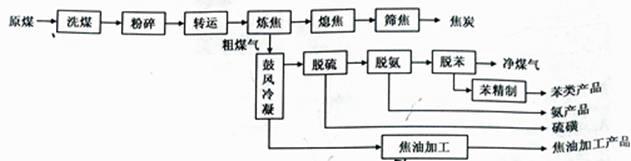

图所示是某工厂优化后的焦炭生产工艺流程图。优化后的生产流程，从粗煤气中提炼出硫磺、氨产品等，提高了煤气的质量。关于该流程的优化，以下说法中不正确的是（）

A . 粗煤气经过脱硫、脱氨、脱苯等工序产出，净煤气属于质量优化 B . 增加脱硫、脱氨、脱苯等设备是该流程优化的条件 C . 提炼出硫磺、氨产品等，充分利用了资源 D . 该流程优化的主要目的是缩短工期

照明电路的故障诊断并不难。比如台灯不亮了，首先判断是否停电了、灯管（泡）坏了、插座坏了，还是台灯主体坏了，然后再根据判断结果，做出恰当的处理，这就是故障诊断。右下图就是这一诊断过程的流程图，请选择最合理的选项，补全该流程图（）

A . ①换到其它插座上尝试②检查其它灯亮不亮③尝试更换灯管（泡） B . ①检查其它灯亮不亮②换到其它插座上尝试③尝试更换灯管（泡） C . ①检查其它灯亮不亮②尝试更换灯管（泡）③换到其它插座上尝试 D . ①尝试更换灯管（泡）②检查其它灯亮不亮③换到其它插座上尝试

对流程表述错误的是（）

A . 科学的流程等于效率，等于质量 B . 某些流程可以通过改变时序达到优化 C . 所有流程都是由环节和时序组成的 D . 流程只能用流程图表达

如图所示是一台机械设备维修流程。图B是对图A的优化。请完成以下任务：

图A

图B

（1）该流程优化的主要目标是(在A .成本优化；B .质量优化；C .工艺优化；D .工期优化中选择一项，将序号填写在横线处)。
（2）该流程优化需要考虑的因素(在A .该设备使用的注意事项；B .该设备的零件能否购买到；C .环节能否多人或多台设备同时工作中选择一项，将序号填写在横线处)。
（3）下列对流程分析中，正确的是、（在下列选项中选择合适的选项，将序号填入横线处）
A.图中，零件加工和零件维修是并行工序

B.图的流程需要15天完成

C.图中，电器维修、零件加工、零件维修是并行工序

D.图的流程拆卸和电器维修的时序可以颠倒
（4）流程优化的条件是(在A .对流程内在机理进一步研究的基础上；B .设备和工艺水平提高的基础上中选择一项，将序号填写在横线处)。
（5）图流程的表达方式是(在A .文字；B .表格；C .流程图；D .图示中选择一项，将序号填写在横线处)。

如图所示是某医院的医疗废物管理流程图，下列对该流程的分析中正确的是（）

A . 病理标志环节与医疗废物暂存点环节是并行工序 B . 该流程说明医院废物产生有五大类，但却只有四种输出结果，说明流程图不对 C . 损伤性废物和感染性废物必须由专人回收登记 D . 病理性废物最终必须送到火葬场焚烧

如图所示是某企业利用计算机虚拟制造技术进行产品开发的流程图。下列说法中正确的是（）

A . 虚拟加工后需要评价 B . 简单的零部件虚拟加工后可直接进行实际制造 C . 只有技术试验不通过的才需要进行重新设计 D . 技术试验是对虚拟加工产品的试验

下列流程图中的时序颠倒而对结果影响不大的是

A .

B .

C .

D .

如图所示，幼儿园李老师准备用木材制作一个木质秋千架(不包含秋千椅)，该秋千架由两个支架和一根横杠组成，李老师设计的制作流程如下:

（1）请补充制作流程中漏写的环节:、、。
（2）为了保证足够的连接强度，支架杆与横档的连接最宜采用连接方式。
（3）列举加工此秋千架所需用到的工具:(写三种或三种以上)。

某同学早晨的活动流程需用45分钟，如下：

（1）请问流程常见的表达方式有哪些？（至少列出两个）
（2）在绘制方框流程图时，需要利用特定的几何图形或符号进行绘制，请问在方框流程图当中，表示“检测点和决策点”符号画出。
（3）请对该流程进行优化，绘制流程方框图，并计算优化后所需要的时间为多少分钟？

“共享单车”是一种新型的交通工具租赁业务，其租赁的过程通常如下：首先在手机上安装共享单车相应软件，然后进行注册实名认证，接下来缴纳保证金，之后就可扫描自行车上的二维码开锁租车，骑车到达目的地后，把车锁好归还，完成此次租赁业务。

（1）请根据上面的描述，在方框中填写相应环节的序号，补全共享单车租赁的流程图。（①注册实名认证②扫描二维码开锁租车；③缴纳保证金）
（2） “共享单车”在不同城市的租车模式出现了多样化，有的公司不再要求安装租车软件，只需用微信扫二维码就可租车。试从流程优化的角度，分析以上改变对租车流程带来的影响。

王阳同学就下图提出了四种看法，你认为正确的是（）

A . 此图可描述产品设计的一般过程 B . 产品设计的过程一定要按照此模式开展 C . 设计一定是一个单向进行的过程 D . 当测试发现问题后，所有工作都要重新开始

网络购物已经成了人们生活中必不可少的部分。购物顺序为：注册账号、登录账号、浏览商品、加入购物车、结算、提交订单、确认付款、收货、确认收货。根据所学知识完成下列问题。

（1）请列举至少三个流程常见的表达方式。
（2）请画出人们购物顺序的流程方框图。

疫情发生以来，人们更加重视日常生活中的个人卫生。人们常用七步洗手法完成洗手流程。下列说法中不正确的是（）

A . 七个洗手环节的时序一定不可颠倒 B . 图中使用了图示法来描述洗手流程 C . 洗手流程中的每一个环节都应该尽量做到规范 D . 正确合理的流程可以指导我们正确的做事

以下选项中不属于流程的是( )

A .

B .

C .

D .

下列选项中属于流程的是（）

A . 高考座位表排放图

B . 斗拱组成示意图

C . 原因分析鱼骨图

D . 工作安排表

小强家水龙头坏了，需要更换水龙头。小强学习通用技术课程后，决定自己更换水龙头。请按以下要求完成本题。

（1）小强家里有的工具和材料是尖嘴钳、螺丝刀、新水龙头、生料带、活动扳手、剥线钳，他更换水龙头需要选择的工具是，材料是新水龙头和。
（2）更换新水龙头需要以下环节：
A.关总水阀 B.开总水阀 C.上新水龙头 D.下水龙头 E.检验是否漏水 F.新水龙头螺纹处缠生料带
请将合理的环节填入下图。(填写相应字母)

西咸新区内，某公司发现下属的A、B、C三家分公司每天均分别直接将产品配送给省内三个地市的产品经销商甲、乙、丙，造成了人力和财力资源的浪费。公司经过配送流程优化，要求三家分公司通过统一的配送中心向产品经销商甲、乙、丙配送。请按要求完成下列问题：

（1）画出配送流程优化后的方框图。
（2）写出该流程优化的目的和意义。
（3）针对此优化，依据系统分析的原则进行系统分析。

以下关于流程的说法正确的是（）

A . 流程中用单向箭头表示时序，同时也代表2个环节不可颠倒 B . 流程设计首先要考虑事物的内在属性和规律 C . 流程的表达形式多样，可用动画视图表达流程 D . 流程的工期优化可提高产品的生产效率和质量

小明需要做以下家务：洗衣机洗衣1小时，用热水洗碗15分钟，写作业30分钟，电热水壶烧开水15分钟，拖洗地板15分钟，读报15分钟。你认为应该怎样安排这些事务。

（1）请画出方框流程图，并算出你所用的总时间。
（2）请说出合理安排流程对于生活的意义（两点以上）。

小张在修理被扎破的自行车后轮胎时，由于工具不全，就没有研磨洞周围的胎皮，用胶直接把补丁贴上去。

（1）你估计这将会出现什么后果？为什么会这样？
（2）补胎的包括查漏、涂胶、研磨补丁、装胎、扒胎、贴补丁、研磨洞周围胎皮7个环节，请你画出补胎的流程图。
