任务一 探究系统分析的一般过程和基本方法 知识点题库

如图所示是某公司利用醋酸废水生产醋酸钠的工艺流程。醋酸废水直接排放将造成环境污染，该方法不仅解决了醋酸废水综合利用的问题，还生产出合格产品——醋酸钠(醋酸钠主要用于印染工 业、肉类防腐、医疗、照相、电镀等)。从系统的角度分析，以下说法不正确的是（   ）

如图是摩拜单车智能机电锁系统示意图。其工作过程是：用户用智能手机扫描单车上二维码并将信息发送给云端后台控制系统，无线移动通信模块接收到云端后台控制系统发送来的解锁指令后，将指令传给车载中央控制单元，经过处理后，触发电子控制开关，开启机械锁装置控制插销打开，完成单车自动解锁。单车解锁以后，触发电子控制开销成功开关，通过车载中央控制单元，不断通过无线移动通信模块上报单车最新定位信息到云端后台管理系统；当用户锁车成功时，触发电子控制锁车成功开关，通过无线移动通信模块通知云端后台管理系统锁车成功，云端后台管理系统停止计时、计费并向用户发送相关信息。根据示意图及其描述

如图所示是某即热式饮水机设计方案。自来水经过滤装置后进入储水箱，再送到煮水箱，当水位达到高水位时，进水电磁阀断电关闭，水位降到低水位时电磁阀通电进水。在出水龙头取水时，电加热器迅速将煮水箱中的水加热至100℃，其间产生的水蒸气通过排气管排出。请完成小题。

如图所示是红外感应马桶原理图。当红外线传感器检测到人体信号后输送给微电脑，微电脑接收到信号进行处理并发送给脉冲电磁阀，脉冲电磁阀接收信号后按指定的指令打开阀芯控制进水口出水。当人们离开时红外线感应器将信号传递给微电脑，微电脑根据信号，控制冲水装置排放适当的水量。请根据图及其描述，完成问题。

每隔一段时间，有关部门都会使用专业仪器设备，运用定量分析方法对教室、体育馆等学校用房进行结构安全检查。这体现了系统分析的（  ）

无人驾驶汽车是智能汽车的一种，需要计算机系统与汽车系统的有机整合。其主要工作原理是：计算机系统根据用户选定的目的地自动规划行车路线，导航系统会实时检测行车路线是否偏移，通过计算机控制转向系统修正路线；行驶中利用车载传感器来感知车辆周围环境，计算机根据车载传感器所获得的道路、车辆位置和障碍物等信息，及时控制转向系统和制动系统，实现避让和超车，从而使车辆能够安全、可靠地在道路上行驶。据此回答下题。

如图所示的全自动面条机，将面粉、调料、水等原材料按一定比例放入后，面条机能自动和面制成面条，面条机由控制面板、控制器主机、电机、搅拌器模头等组成。以下关于该系统的说法中不正确的是（  ）

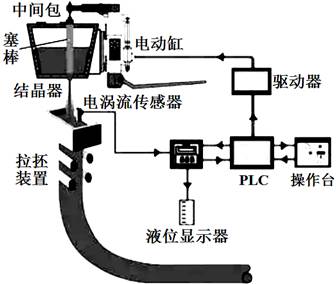

如图所示是浇铸机结晶器钢水液位控制系统示意图。浇铸时，中间包连续向结晶器浇筑钢水，钢水在结晶器内冷却结晶后被拉胚装置拉出形成钢胚。结晶器内钢水液位的稳定和高低，直接影响钢胚的质量和产量。钢水液位波动引起电涡流传感器与液面之间的间隙产生变化，从而引起电涡流信号变化，液位仪根据信号的大小计算出实际的液位，送给PLC与液位设定值比较，PLC根据比较差值通过驱动器控制电动缸运动，带动塞棒升高或降低，改变中间包浇注口的大小，调节流入结晶器内钢水的流量，从而使液位稳定在一定范围内，请根据示意图及其描述完成问题。

如图所示是某即热式饮水机设计方案。自来水经过滤装置后进入储水箱，再送到煮水箱，当水位达到高水位时，进水电磁阀断电关闭，水位降到低水位时电磁阀通电进水。在出水龙头取水时，电加热器迅速将煮水箱中的水加热至100℃，其间产生的水蒸气通过排气管排出。下列关于即热式饮水机的说法中不正确的是（  ）

如图所示的是一种人工影响天气地面作业的火箭发射架，它是实施人工增雨(雪)、防雹的必备作业工具。其主要组件有定向器、主支撑机构、底座等，可用其装载和发射四种不同型号的火箭弹，并供火箭滑行后飞离发射架，实现催化作业。 根据描述，以下说法不正确的是（  ）

北宋真宗年间，皇城失火，宫殿烧毁，大臣丁谓主持了皇宫修复工程。他采用的方案是:先在需要重建的大路上取土烧砖，在取土后的深沟中引入汴水，形成河流，利用河流运输建筑材料，大大加快了工程进度。此故事说明了分析问题应该坚持（    ）

如图所示为儿童坐姿矫正器，由桌垫和矫正架两部分组成，可根据儿童不同身高，通过调节旋钮实现高度可调，桌垫和矫正架一秒拆卸，操作简单方便，当孩子下巴压到下巴托时，矫正器会发出提醒音。请根据描述，完成以下任务：

如图所示是一款筷子消毒器，通过红外感应自动出筷。从系统的角度分析，不合理的是（  ）

如图所示为地源热泵系统的原理图，地源热泵是以岩土体、地层土壤、地下水或地表水为低温热源，由热泵机组、地热能交换系统、建筑物内温控系统等子系统组成的供热中央空调系统。在制冷状态下，热泵机组内的压缩机对冷媒做功，使其进行汽-液转化的循环。通过冷媒/空气热交换器内冷媒的蒸发将室内空气循环所携带的热量吸收至冷媒中，在冷媒循环的同时再通过冷媒/水热交换器内冷媒的冷凝，由水路循环将冷媒所携带的热量吸收，最终由水路循环转移至地下水或土壤里。在室内热量不断转移至地下的过程中，通过冷媒-空气热交换器，以16℃以下的冷风的形式为房供冷，使室内空气温度维持在舒适范围内。请根据以上材料完成下面小题。

当火熄灭时，庙门在重锤的作用下自动关闭。根据描述，以下说法中不正确的是（    ）

如图所示的希罗自动门，祭坛点火使容器1中的空气膨胀，将水压入容器2，利用水的重力使轴3转动，将门打开。当火熄灭时，庙门在重锤的作用下自动关闭。根据描述，以下说法中不正确的是（    ）

小通准备对家里的电路系统进行升级改造并制订了优化目标。他请装修公司完成该优化工程，双方签订合同，工程款总额为10000元。请回答下面小题。

如图a所示是杆秤师用手工钻在木质秤杆上进行打孔操作。手工钻的钻杆穿过压杆上的光孔，能灵活转动，惯性轮与钻杆刚连接。使用时先将绳子绕成图b状态，然后压杆下压至最低点（如图c），撤掉下压力，在惯性轮的作用下绳子反绕，压杆回升，不断重复下压和释放过程，即可完成钻孔工作。

（a）

（b）

（c）

请根据示意图和描述完成以下任务：

如图所示的水位控制系统，当水位上升到设定值时，感压包压力增大，使传动膜片向外膨胀，推动连接杆带动电触点断开，电磁阀门关闭，停止进水；当水位低于设定值时，感压包压力减小，弹簧回拉连接杆，使电触点闭合，电磁阀导通，开始进水，如此反复。请根据描述和示意图，完成以下各题：

小明喜欢空闲的时候在阳台喝茶阅读。原有的茶几（如图a所示）占空间较大，因此他想对茶几进行重新设计。他在网上找到了一款可折叠阳台小桌（展开时如图b，折叠时如图c），并与同学展开了讨论。请根据图片和描述完成以下任务：

图 a

图b

图 c
