第3节 力的平衡 知识点题库

如图所示，物块A放在直角三角形斜面体B上面，B放在弹簧上面并紧挨着竖直墙壁，初始时A、B静止，弹簧处于竖直．现用力F沿斜面向上推A ， 但AB并未运动．下列说法正确的是（　　）

如图甲所示，有一倾角为30°的光滑固定斜面，斜面底端的水平面上放一质量为M的木板．开始时质量为m=1kg的滑块在水平向左的力F作用下静止在斜面上，今将水平力F变为水平向右，当滑块滑到木板上时撤去力F，滑块滑上木板的过程不考虑能量损失．此后滑块和木板在水平上运动的v﹣t图象如图乙所示，g=10m/s² ． 求

鱼在水中沿直线水平向左加速游动过程中，水对鱼的作用力方向合理的是（   ）

如图所示，一小物块被夹子夹紧，夹子通过轻绳悬挂在小环上，小环套在水平光滑细杆上，物块质量为M，到小环的距离为L，其两侧面与夹子间的最大静摩擦力均为F．小环和物块以速度υ向右匀速运动，小环碰到杆上的钉子P后立刻停止，物块向上摆动，整个过程中，物块在夹子中没有滑动小环和夹子的质量均不计，重力加速度为g下列说法正确的是（    ）

用绳晾衣服是一种常见的现象，某同学为了探究绳子上拉力大小与绳子长短关系建立如图所示模型，将一根轻质细绳两端系在固定的两个木桩上登高位置，在绳上悬挂一重量为G的重物，重物静止时绳子与水平方向成θ角.求：

三段不可伸长的轻绳OA、OB、OC能承受的最大拉力相同，它们共同悬挂一重物，如图所示，其中OB是水平的，A端、B端固定。若逐渐增加C端所挂物体的质量，则最先断的绳是（   ）

如图两根轻弹簧AC和BD，它们的劲度系数分别为k₁和k₂ ， 它们的C、D端分别固定在质量为m的物体上， A、B端分别固定在支架和正下方地面上，当物体m静止时，上方的弹簧处于原长；若将物体的质量变为3m，仍在弹簧的弹性限度内，当物体再次静止时，其相对第一次静止时位置下降了（    ）

如图所示，电源电动势E=30V，内阻r=1Ω，R₁=9Ω，滑动变阻器的总电阻R_x=20Ω．间距d=0.1m的两平行金属板M、N水平放置，闭合开关K，板间电场视为匀强电场，板间竖直放置一根长也为d的光滑绝缘细杆AB，带电小球s穿过细杆，小球质量m=0.01kg、电荷量q=1×10^﹣3C（可视为点电荷，不影响电场的分布）．调节滑动变阻器的滑片p，使小球c恰能静止在A处．重力加速度g=10m/s² ．

竖直平面内有如图所示的均匀玻璃管，内用两段水银柱封闭两段空气柱a、b，各段水银柱高度如图所示，大气压强为p₀ ， 重力加速度为g，求空气柱a、b的压强各多大。

如图所示，清洗楼房玻璃的工人常用一根绳索将自己悬在空中，工人及其装备的总重量为G，悬绳与竖直墙壁的夹角为α，悬绳对工人的拉力大小为F₁ ，墙壁对工人的弹力大小为F₂ ， 则（   ）

如图所示，内壁及碗口光滑的半球形碗固定在水平面上，碗口保持水平．A球、C球与B球分别用两根轻质细线连接，当系统保持静止时，B球对碗壁刚好无压力，图中θ=30º，则A球、C球的质量之比为（   ）

如图所示，质量为m、顶角为α的直角劈和质量为M的正方体放在两竖直墙和一水平面间，处于静止状态。若不计一切摩擦，则（   ）

如图所示，竖直平面内用两根细线将粗细均匀的金属棒 CD水平悬挂在天花板上，金属棒的质量为m、长度为L，重力加速度为 水平方向的匀强磁场垂直于金属棒CD，磁感应强度大小为 当金属棒中通以电流I时，细线中 的拉力恰好为零，则电流I应满足

如图所示，木块受到F₁=6N，F₂=2N和摩擦力三个水平方向的力作用，静止在水面上，若撤去F₁ ， 木块受到的合力及摩擦力的大小是（   ）

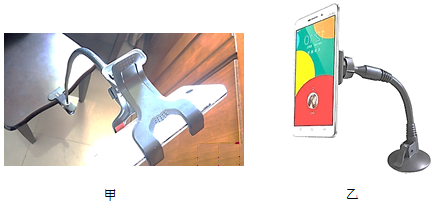

新冠疫情期间，林老师将手机夹在支架上进行网课直播教学，如图甲所示。当支架调整为图乙状态后，支架对手机的作用力（   ）

如图所示，在一倾角为θ的粗糙斜面上置一根通电直导线，导线长度为L，电流方向垂直于纸面向外，电流大小为I，初始时，通电直导线恰好静止。现有一竖直向下的磁场从零开始不断增大，当磁感应强度为B₀时，通电直导线恰要滑动，设最大静摩擦力等于滑动摩擦力，则下列说法正确的是（　　）

如图，电荷量为q₁和q₂的两个点电荷分别位于P点和Q点。已知放在P、Q连线上某点R处的电荷q受力为零，且PR＝2RQ。则（　　）

两倾斜的平行杆上分别套着a、b两相同圆环，两环上均用细线悬吊着相同的小球，如图所示。当它们都沿杆向下滑动，各自的环与小球保持相对静止时，a的悬线与杆垂直，b的悬线沿竖直方向，下列说法正确的是（   ）

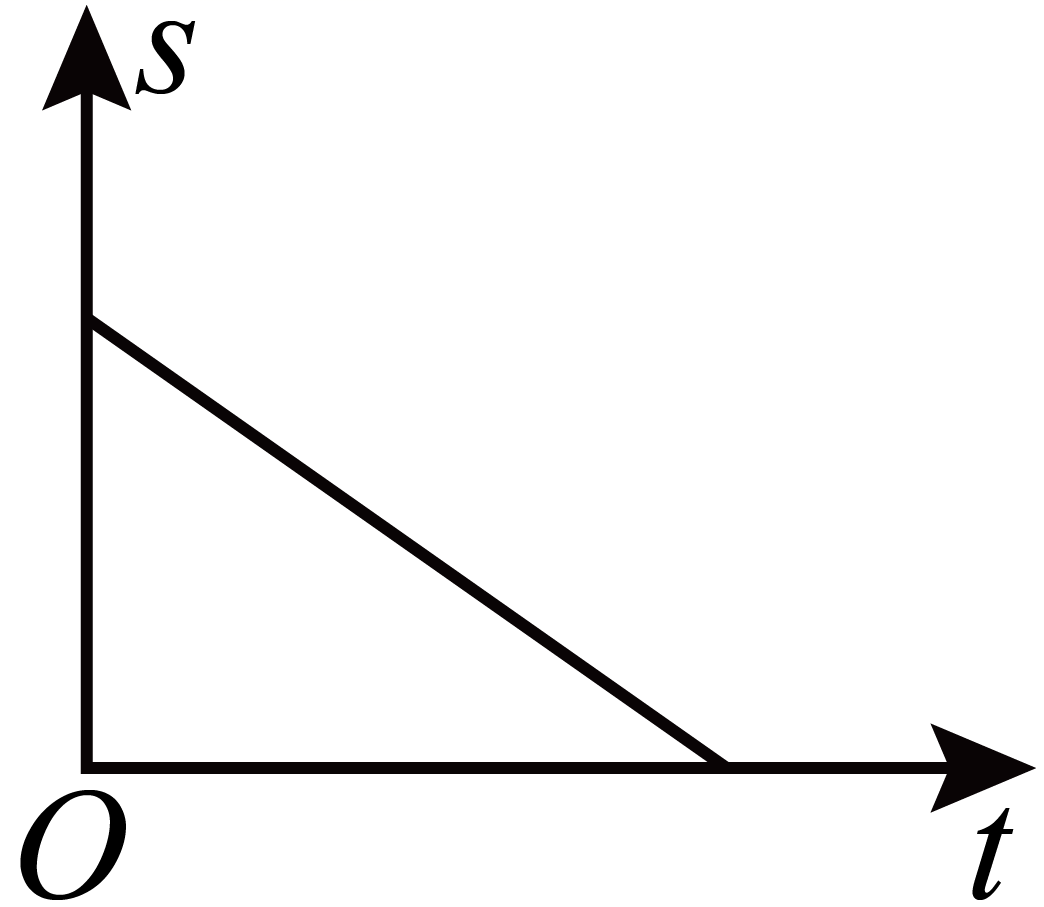

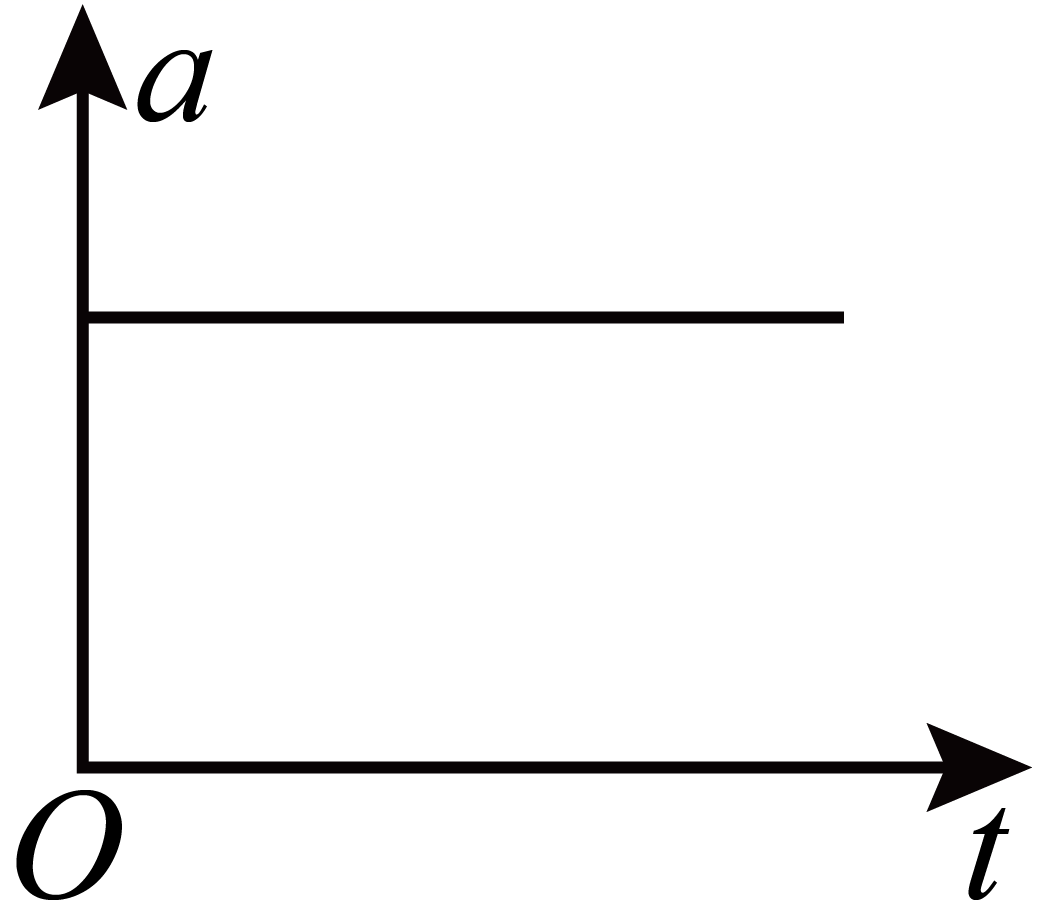

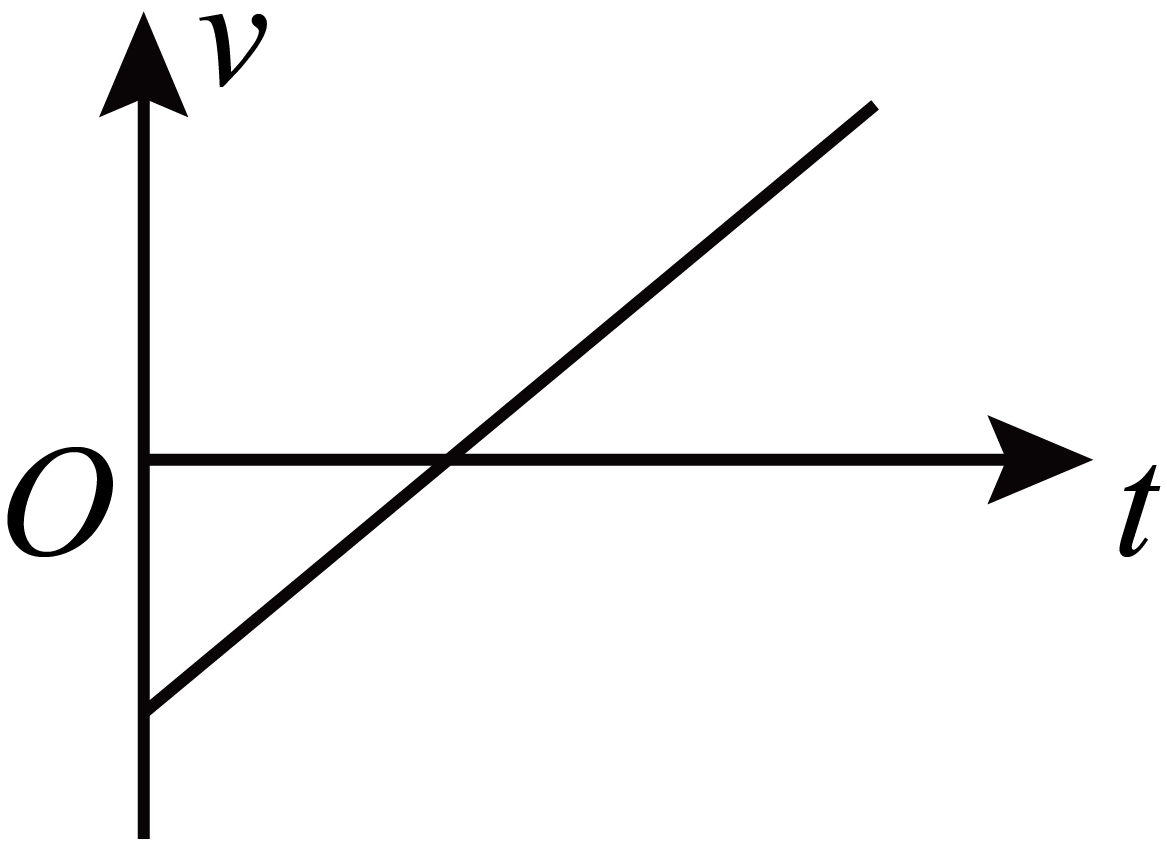

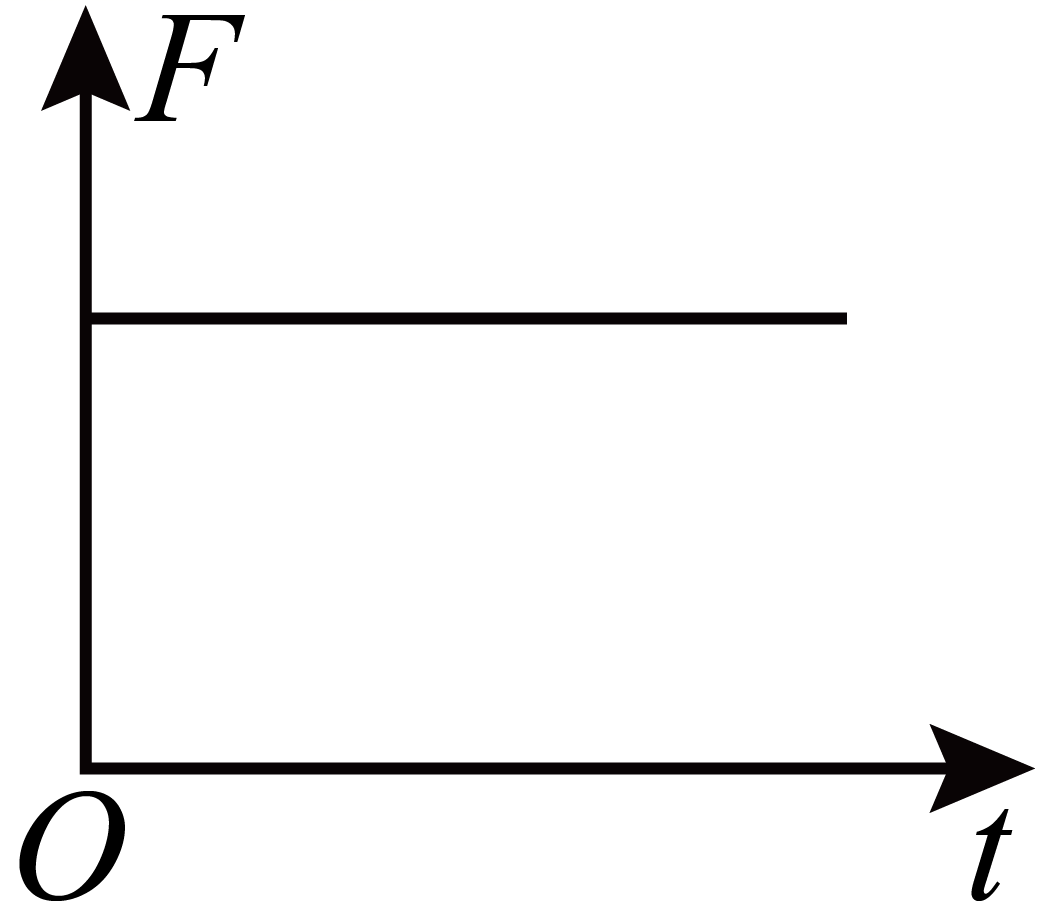

如图所示，能说明物体受力平衡的是（   ）

用细绳AC和BC悬挂200N的重物，两绳与水平方向夹角分别为53°和37°，重物处于静止状态。求：（已知sin37°=0.6，cos37°=0.8）
