第五章交变电流知识点题库

下列说法正确的是( )

A . 电阻对直流、交流的阻碍作用相同，电流通过电阻时，消耗电能 B . 电容器接在直流电路中，因为没有电流，所以不消耗电能，接在交流电路中，有交变电流，所以消耗电能 C . 感抗对交变电流有阻碍作用，所以消耗能量 D . 感抗是线圈的电阻产生的

如图甲所示电路，电阻R的阻值为50Ω，在ab间加上图乙所示的正弦交流电，则交流电压的瞬时表达式，最大值为 V，交流电压的有效值为 V，电流表示数为 A，周期为，频率为．

如下图所示各图线中表示交变电流的是（）

A .

B .

C .

D .

如图所示，电源的电动势为E、内阻为r，L₁、L₂为两个相同的灯泡，线圈L的直流电阻不计，与灯泡L₁连接的是一只理想二极管D.下列说法中正确的是（）

A . 闭合开关S稳定后L₁、L₂亮度相同 B . 断开S的瞬间，L₂会逐渐熄灭 C . 断开S的瞬间，L₁中电流方向向左 D . 断开S的瞬间，a点的电势比b点高

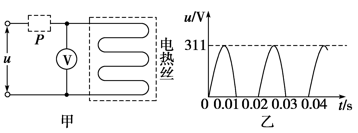

如图所示为电热毯的电路图，电热丝接在 $\text{[math]}$ 的电源上，电热毯加热到一定温度后，通过装置P使输入电压变为如图所示的波形，从而进入保温状态，若电热丝电阻保持不变，此时交流电压表的读数为（）

A . 110V B . 156V C . 220V D . 311V

如图所示，理想变压器的原线圈接在 $\text{[math]}$ 的交流电源上，副线圈接有R=10 Ω的负载电阻，原、副线圈匝数之比为11:1，电流表、电压表均为理想电表。下列说法正确的是（）

A . 原线圈的输入功率为220 $\text{[math]}$ W B . 电压表的读数为20V C . 电流表的读数为2 A D . 副线圈输出交流电的周期为50s

如图，不能将电压升高供给电灯的变压器是（）

A . 甲图 B . 乙图 C . 丙图 D . 丁图

如图所示，R为定值电阻，A、B、C为三个相同的灯泡，理想变压器原、副线圈的匝数分别为n₁、n₂ ，若A、B、C均正常发光，设流过R的电流为I_R ，流过A的电流为I_A ，流过B的电流为I_B ，则下列关系式中正确的是（）

图片_x0020_451046018

A . $\text{[math]}$ B . $\text{[math]}$ C . $\text{[math]}$ D . $\text{[math]}$ ： $\text{[math]}$ ：1

心电图仪是将心肌收缩产生的脉动转化为电压脉冲的仪器，其输出部分可等效为一个不计内阻的交流电源，其电压U₁会随着心跳频率发生变化。如图所示，心电仪与一理想变压器的初级线圈相连接，扬声器（等效为一个定值电阻）与一滑动变阻器连接在该变压器的次级线圈。则（）

A . 保持滑动变阻器滑片P不动，当U₁变小时，扬声器的功率变大 B . 保持滑动变阻器滑片P不动，当U₁变小时，原线圈电流I₁变小 C . 若保持U₁不变，将滑动变阻器滑片P向右滑，扬声器获得的功率增大 D . 若保持U₁不变，将滑动变阻器滑片P向右滑，副线圈的电流I₂增大

图为远距离输电示意图，两变压器均为理想变压器，升压变压器T的原、副线圈匝数比为k。在T的原线圈两端接入一电压 $\text{[math]}$ 的交流电源，若输送电功率为P，输电线的总电阻为2r，不考虑其它因素的影响，则输电线上损失的电功率（）

图片_x0020_100007

A . $\text{[math]}$ B . $\text{[math]}$ C . $\text{[math]}$ D . $\text{[math]}$

某交流发电机产生的正弦式交变电流的电压随时间变化的规律如图所示．由图象可知( )

A . 该交变电流的电压瞬时值的表达式为u=100sin25t V B . 在t＝0.01s时，穿过交流发电机线圈的磁通量最大 C . 该交变电流的电压有效值为100 V D . 若将该交流电压加在阻值R=100Ω的电阻两端，则电阻消耗的功率为50W

矩形线圈在匀强磁场中转动产生的交流电动势为 $\text{[math]}$ （V），下列说法正确的是（）

A . 形成的交变电流的频率为100Hz B . 电动势的有效值为 $\text{[math]}$ V C . t=0时，线圈平面与中性面垂直 D . 通过中性面时电流方向改变

如图所示，变压器为理想变压器，四个灯泡完全相同，当a、b接有正弦交变电源 $\text{[math]}$ （V）时，四个灯泡恰好都正常发光。则灯泡的额定电压为（　　）

图片_x0020_100004

A . $\text{[math]}$ V B . 36V C . $\text{[math]}$ V D . 72 V

如图所示，理想变压器的原线圈接在u=220 $\text{[math]}$ sin100πt（V）的交流电源上，副线圈接有R=55Ω的负载电阻，原、副线圈匝数之比为2∶1，电流表、电压表均为理想电表。下列说法正确的是（　　）

A . 原线圈的输入功率为220 $\text{[math]}$ W B . 电流表的读数为2A C . 电压表的读数为110 $\text{[math]}$ V D . 副线圈输出交流电的周期为0.02s

一正弦式交变电流的电压随时间变化的规律如图所示。由图可知该交变电流( )

A . 周期为0.125 s B . 电压的有效值为10 $\text{[math]}$ V C . 电压的最大值为20 $\text{[math]}$ V D . 电压瞬时值的表达式为u=10 $\text{[math]}$ sin 8πt( V)

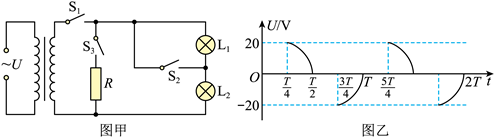

图甲中理想变压器原、副线圈的匝数比为2∶1，电阻R=10Ω，L₁、L₂为规格相同的两只小灯泡。原线圈接一个经双可控硅调节后的电压U，U随时间t的变化规律如图乙所示，正弦交流电的每一个二分之一周期中，前四分之一周期电压被截去。现将S₁、S₂、S₃闭合，此时L₂正常发光。下列说法正确的是（）

A . 输入电压U的有效值为10V B . R消耗的电功率为10W C . 只断开S₃后，L₂正常发光 D . 只断开S₂后，原线圈的输入功率增大

如图，矩形线圈面积为S，匝数为N，线圈电阻为r，在磁感应强度为B的匀强磁场中绕 $\text{[math]}$ 轴以角速度ω匀速转动，外电路电阻为R。求：

如图所示，图a中变压器为理想变压器，其原线圈接在 $\text{[math]}$ （V）的交流电源上，副线圈与阻值R₁=2Ω的电阻接成闭合电路，电流表为理想电流表。图b中阻值为R₂=32Ω的电阻直接接到 $\text{[math]}$ （V）的交流电源上，结果电阻R₁与R₂消耗的电功率相等，则（）

A . 通过电阻R₁的交流电的频率为50Hz B . 电阻R₁消耗的电功率为9W C . 变压器原、副线圈匝数比为8：1 D . 电流表的示数为2.5A

下列说法正确的是（）

A . 一电器设备标示有“220V 300W”，此电压值为有效值 B . 用交流电流表和电压表测得的数值是平均值 C . 照明电路电压为220V指的是有效值 D . 所有交变电流的有效值和最大值之间均存在 $\text{[math]}$ 和 $\text{[math]}$ 的关系

一理想变压器原、副线圈的匝数比为311：11，原线圈输入电压的变化规律如图甲，副线圈接如图乙电路，P为滑动变阻器的触头，下列说法正确的是（）

A . 副线圈输出电压的频率为200Hz B . 副线圈输出电压的有效值为11V C . P向右移动时，变压器原、副线圈的电流都增加 D . P向右移动时，变压器的输入功率减小
