第四章 电磁感应 知识点题库

如图所示，边长为L的菱形由两个等边三角形abd和bcd构成，在三角形abd内存在垂直纸面向外的磁感应强度为B的匀强磁场，在三角形bcd内存在垂直纸面向里的磁感应强度也为B的匀强磁场．一个边长为L的等边三角形导线框efg在纸面内向右匀速穿过磁场，顶点e始终在直线ab上，底边gf始终与直线dc重合．规定逆时针方向为电流的正方向，在导线框通过磁场的过程中，感应电流随位移变化的图象是（    ）

如图所示，a、b是用同种规格的铜丝做成的两个同心圆环，两环半径之比为2∶3，其中仅在a环所围区域内有垂直于纸面向里的匀强磁场。当该匀强磁场的磁感应强度均匀增大时，a、b两环内的感应电动势大小和感应电流大小之比分别为（  ）

如图所示两个有界匀强磁场，磁感应强度大小均为B，方向分别垂直纸面向里和向外，磁场宽度均为L，距左侧边界L处，有一边长为L的正方形导体线框，总电阻R，且线框平面与纸面平行，现用外力F使线框以速度v匀速向右穿过磁场，以初始位置为计时起点，运动过程中线框始终与纸面平行，规定电流沿逆时针时电动势E为正，磁感线向里时磁通量Φ为正，外力F向右为正。则以下关于线框中磁通量φ、电动势E、外力F及电功率P随时间变化图象正确是（   ）

如图所示,空间有一匀强磁场区域,磁场方向与竖直面(纸面)垂直,纸面内磁场上方有一个正方形导线框abcd,其上、下两边与磁场边界(图中虚线)平行,边长等于磁场上、下边界的距离.若线框自由下落,从ab边进入磁场开始,直至cd边达到磁场下边界为止,线框的运动可能是（   ）

如图所示，通电导线MN与单匝矩形线圈abcd共面，MN固定不动，位置靠近ab且相互绝缘。当导线中由N到M的电流突然增大时，则（   ）

航母上飞机弹射起飞是利用电磁驱动来实现的。电磁驱动原理如图所示,在固定线圈左右两侧对称位置放置两个闭合金属圆环，铝环和铜环的形状、大小相同，已知铜的电阻率较小,则合上开关 S的瞬间（    ）

跳环实验是研究电磁感应现象的一个著名的演示实验。在铁芯上绕一个多匝线圈,线圈中流过交变电流,将一轻质铝环套在铁芯上,接通开关,吕环便向上跳起:跳环现象是对电磁感应产生电磁力最具有说服力的一个例证。假设在接通电源后的某一段时间内,铁芯内磁场竖直向上且减弱,则下列判断正确的是（   ）

如图所示，在竖直面内有方向垂直纸面向里、高度为h的有界匀强磁场，磁场上、下边界水平．将边长为l（l＜h）、质量为m的正方形金属线框abcd从磁场上方某处由静止释放，设ab边通过磁场上边界和磁场下边界时的速度分别为v₁和v₂；cd边通过磁场下边界时的速度为v₃ ． 已知线框下落过程中ab边始终水平、ad边始终竖直，下列说法正确的是（   ）

在操场上，四位同学用如图所示的装置研究利用地磁场发电的问题，他们把一条电线两端连在一个灵敏电流计的两个接线柱上，形成闭合回路。两个同学匀速摇动这条电线，另外两位同学在灵敏电流计旁观察指针摆动情况。下列说法正确的是（  ）

如图所示，有一正方形闭合线圈，在足够大的匀强磁场中运动。下列四个图中能产生感应电流的是（   ）

如图，两平行金属导轨位于水平面上，相距 ，左端与一电阻R相连；整个系统置于匀强磁场中，磁感应强度大小为B，方向竖直向下。一质量为m的导体棒MN置于导轨上，在水平外力作用下沿导轨以速率v匀速向右滑动，滑动过程中始终保持与导轨垂直并接触良好。已知导体棒与导轨间的动摩擦因数为μ，导体棒的电阻r，重力加速度大小为g，导轨电阻忽略不计。求：

如图甲所示，N=50匝的线圈（图中只画了2匝），电阻r=2Ω，其两端与一个R=48Ω的电阻相连。线圈内有垂直纸面向里的磁场，磁通量按图乙所示规律变化。下列选项正确的是（   ）

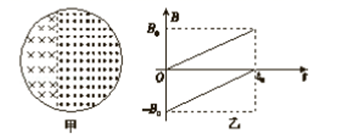

图甲是半径为a的圆形导线框，电阻为R，虚线是圆的一条弦，虚线左右两侧导线框内磁场的磁感应强度随时间变化的规律如图乙所示，设垂直线框向里的磁场方向为正，求：

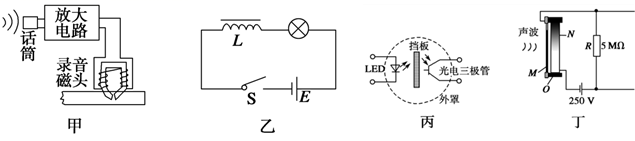

如图甲是录音机的录音电路原理图，乙是研究自感现象的实验电路图，丙是光电传感器的火灾报警器的部分电路图，丁是电容式话筒的电路原理图，下列说法正确的是（   ）

​​

如图所示，ABCD为固定的水平光滑矩形金属导轨，处在方向竖直向下，磁感应强度为B的匀强磁场中，AB间距为L，左右两端均接有阻值为R的电阻，质量为m、长为L且不计电阻的导体棒MN放在导轨上，与导轨接触良好，并与轻质弹簧组成弹簧振动系统。开始时，弹簧处于自然长度，导体棒MN具有水平向左的初速度 ，经过一段时间，导体棒MN第一次运动到最右端，这一过程中AB间R上产生的焦耳热为Q，则（   ）

如图所示，一U形导轨固定于水平面上，左端串联有电阻R=3.0Ω，导轨间距L=1.0m，匀强磁场B=1.0T竖直向下穿过导轨平面，质量m=1kg、电阻r=1.0Ω的金属棒PQ与导轨良好接触，并在水平向右的外力F作用下以v=2m/s的速度向右匀速运动。已知棒PQ与导轨间的动摩擦因数为µ=0.3。

我国的探月卫星在进入地月转移轨道时，由于卫星姿势的改变，卫星中一边长为 的正方形导线框由水平方向转至竖直方向，此处磁场磁感应强度 ，方向如图所示。（ ， ）

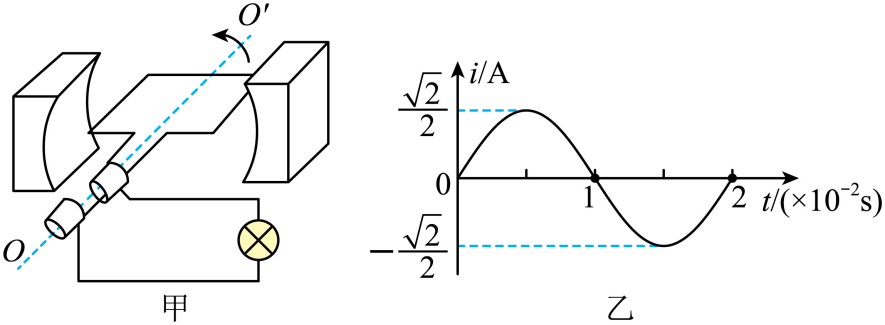

某偏僻山区靠小型发电机供电照明，供电电路如图甲所示，通过电灯的电流随时间变化的正弦规律图像如图乙所示，若发电机的线圈共有1000匝，总内阻为2Ω，电灯的电阻为48Ω，不计输电线的电阻，则下列说法正确的是（   ）

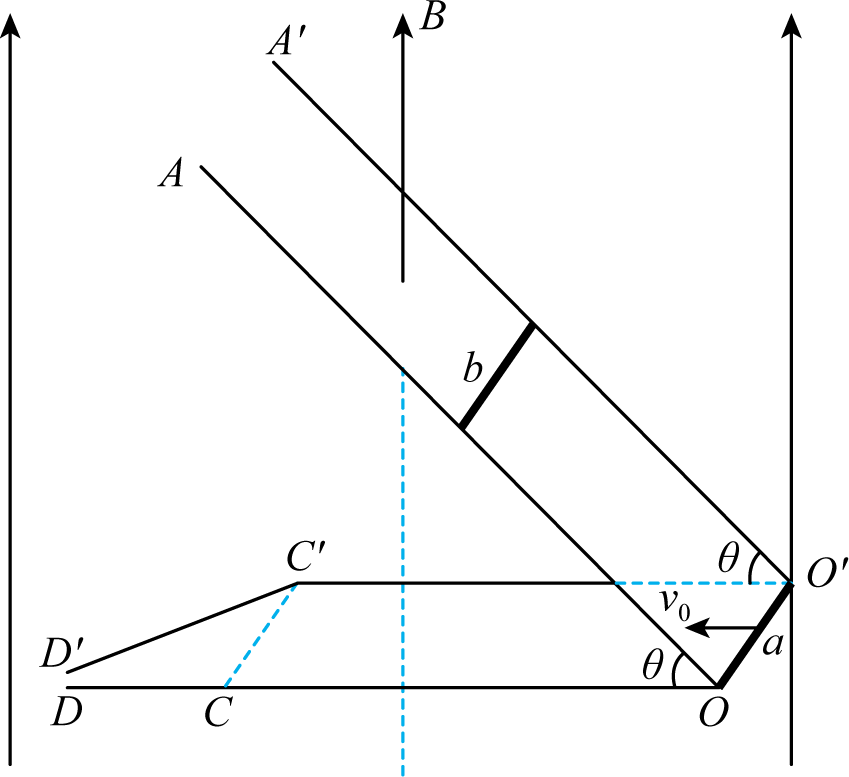

如图，不计电阻的金属导轨和放置在磁感应强度为B、方向竖直向上的匀强磁场中．竖直平面与的距离为 ， ；在绝缘的水平地面上，与靠近但不接触；为矩形，、 ， ；金属棒和完全相同，长度为、质量为、单位长度的电阻为；放在水平导轨上，放在倾斜导轨上，与导轨的动摩擦因数 ， 最大静摩擦力近似等于滑动摩擦力，重力加速度为。

如图所示，在水平放置的条形磁体的N极附近，一个闭合线圈竖直向下运动并始终保持水平，在位置B，N极附近的磁感线正好与线圈平面平行，A、B之间和B、C之间的距离都比较小，则线圈A、B、C三个位置的感应电流方向（从上往下看）是（   ）
