如图所示，质量为M、半径为R的半球形物体A放在水平地面上，通过最高点处的钉子用水平细线拉住一质量为m、半径为R的光滑球B．则（　　）

A . A对地面的压力等于（M+m）g B . A对地面的摩擦力方向向左 C . B对A的压力大小为

mg D . 细线对小球的拉力大小为

如图所示，两个质量为m₁的小球套在竖直放置的光滑支架上，支架的夹角为120°，用轻绳将两球与质量为m₂的小球连接，绳与杆构成一个菱形，则m₁：m₂为（　　）

A . 1：1 B . 1：2 C . 1：

D .

：2

拱券结构是古代人们解决建筑跨度的有效方法，如我国赵州桥．现有六个大小、形状、质量都相同的楔形石块组成一个半圆形拱券，如图所示．如果每个楔形石块所受重力均为50N ，在中间两个契块A、B正上方放置一个重为100N的石块．则拱券两端的基石承受的压力各为N ，中间两个契块A、B之间的摩擦力大小为N ．

如图，光滑轻杆AB、BC通过A、B、C三点的铰接连接，与水平地面形成一个在竖直平面内三角形，AB杆长为L ． BC杆与水平面成30°角，AB杆与水平面成60°角．一个质量为m的小球穿在BC杆上，并静止在底端C处．现对小球施加一个水平向左F=

mg的恒力，当小球运动到CB杆的中点时，它的速度大小为，小球沿CB杆向上运动过程中AB杆对B处铰链的作用力随时间t的变化关系式为．

一铁架台放于水平地面上，其上有一轻质细线悬挂一小球，开始时细线竖直，现将水平力F作用于小球上，使其缓慢地由实线位置运动到虚线位置，铁架台始终保持静止，则在这一过程中（　　）

A . 水平拉力F是恒力 B . 铁架台对地面的压力一定不变 C . 铁架台所受地面的摩擦力不变 D . 铁架台相对于地面的运动趋势减弱

如图所示，质量为M的滑块A受到与水平方向成θ角斜向上方的拉力F作用，向右做匀速直线运动，则滑块受到的拉力与摩擦力的合力的大小和方向是（　　）

A . Fsinθ B . Mg﹣Fsinθ C . 竖直向下 D . 向上偏右

如图，重物的质量为M ，轻细线AO和BO的A、B端是固定的．平衡时AO是水平的，BO与水平面的夹角为θ ． AO的拉力F₁和BO的拉力F₂的大小是（　　）

A .

B . F₁=mgtanθ C . F₁=mgsinθ D .

如图所示，重20N的物体放在粗糙水平面上，用F=8N的力斜向下推物体，物体保持不动．F与水平面成30°角，物体与水平面间的动摩擦因数μ=0.5，则物体对地面的压力N ，物体所受的摩擦力N ，物体所受的合力N ．

如图所示，一根绳子一端固定于竖直墙上的A点，另一端绕过动滑轮P悬挂一重物B ，其中绳子的PA段处于水平状态．另一根绳子一端与动滑轮P的轴相连，在绕过光滑的定滑轮Q后在其端点O施加一水平向左的外力F ，使整个系统处于平衡状态．滑轮均为光滑、轻质，且均可看作质点．现拉动绳子的端点O使其向左缓慢移动一小段距离后达到新的平衡状态，则该平衡状态与原平衡状态相比较（　　）

A . 拉力F不变 B . 拉力F减小 C . 角θ不变 D . 角θ减小

如图所示，T型支架可绕O点无摩擦自由转动，B端搁在水平地面上，将一小物体放在支架上让其从A端自由下滑，若支架表面光滑，当小物体经过C点时，B端受到的弹力为N₁；若支架和小物体间有摩擦，并从A端给小物体一定的初速度，小物体恰好沿AB匀速下滑，当小物体经过C点时，B端受到的弹力为N₂ ，前后两次过程T型支架均不翻转，则（　　）

A . N₁=0 B . N₁＜N₂ C . N₁＞N₂ D . N₁=N₂

如图所示，两段等长细线串接着两个质量相等的小球a、b ，悬挂于O点．现在两个小球上分别加上水平方向的外力，其中作用在b球上的力大小为F、作用在a球上的力大小为2F ，则此装置平衡时的位置可能是下列哪幅图（　　）

A .

B .

C .

D .

如图所示，质量为m的物体放在质量为M、倾角为θ的斜面体上，斜面体置于粗糙的水平地面上，用平行于斜面向下的力F拉物体m使其沿斜面向下匀速运动，M始终静止，则下列说法正确的是（　　）

A . 地面对M的摩擦力大小为Fcosθ B . 地面对M的支持力为（M+m）g C . 物体m对M的摩擦力的大小为F D . M对物体m的作用力竖直向上

可轻杆OA绕转轴O自由转动，用轻绳AB和轻弹簧BC连接，位置如图所示．将质量m的小物块悬挂在轻杆中点处，静止后OA处在水平位置，轻绳AB伸直但无拉力，则此时弹簧上的弹力大小为；将m右移OA/4的距离，轻绳上拉力大小为．

北京二十九届奥运会皮划艇比赛中，马鞍山运动员李臻（如图）一手支撑住浆柄的末端（视为支点），另一手用力划桨，此时的船桨（　　）

A . 是等臂杠杆 B . 是费力杠杆 C . 是省力杠杆 D . 对水的力与水对船桨的力是平衡力

如图所示是一个自制密度秤，其外形和杆秤差不多．装秤钩的地方吊着一个铁块，秤砣放在A处时，秤杆恰好平衡．把铁块放在待测密度的液体中，移动秤砣．便可直接在杆上读出液体的密度，下列说法中错误的是（　　）

A . 密度秤的刻度零点在A点 B . 秤杆上较大的刻度在较小刻度的左边 C . 秤杆上较大的刻度在较小刻度的右边 D . 密度秤的刻度都在A点的左边

一质量为M的均匀三角形水泥薄板ABC平放在水平地面上，已知AB＜AC＜BC，有一人分别从三顶角A、B、C处抬水泥板，若能抬起，则在A、B、C三处所用的力F_A、F_B、F_C的大小关系是，F_A=．

如图所示，质量为m的均匀半圆形薄板可以绕光滑的水平轴A在竖直平面内转动，AB是它的直径，O是它的圆心．在B点作用一个垂直于AB的力F使薄板平衡，此时AB恰处于水平位置，则F=；保持力F始终垂直于AB，在F作用下使薄板绕A点沿逆时针方向缓慢转动，直到AB到达竖直位置的过程中，力F的大小变化情况是．

如图所示，物块B放在水平地面上，物块A在与水平面夹角为α的外力F作用下紧靠在物块B上，物块B恰能保持静止，则下列说法正确的是（）

A . 若A，B接触面光滑，略微减小F的大小，同时减小夹角α的大小，物块A仍能保持静止 B . 若A，B接触面光滑，略微增大F的大小，同时减小夹角α的大小，物块A仍可能保持静止 C . 若A，B接触面粗糙，仅略微增大F的大小，物块A仍可能保持静止 D . 若A，B接触面粗糙，仅略微减小F的大小，物块A仍可能保持静止

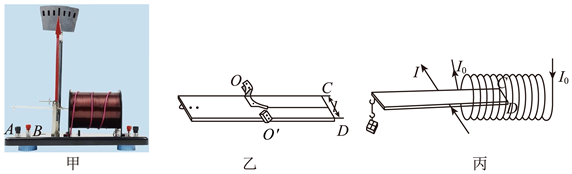

如图甲所示为电流天平，此装置可以测定螺线管中的磁感应强度。它的横臂（图乙）能绕转轴 $\text{[math]}$ 自由转动，轴的两侧臂长度相等。在轴的右侧，沿着横臂的边缘固定着一条U形绝缘导线，天平最右端导线 $\text{[math]}$ 的长度为l。先调整天平处于平衡，把U形导线端放入待测的磁场中（如图丙所示），给U形导线和螺线管分别通以大小为I和 $\text{[math]}$ 。的电流。 $\text{[math]}$ 段导线由于受到安培力作用而使天平右臂向下倾斜，在天平的另一端可以加适当的砝码，使天平恢复平衡。设当地重力加速度 $\text{[math]}$ 。则下列说法正确的是（）

A . 若在电流天平的左端增加的砝码质量为m，则长螺线管内部的磁感应强度B为 $\text{[math]}$ B . 若螺线管内部的磁感应强度 $\text{[math]}$ ，则在螺线管内部与螺线管轴线平行的一条通电导线所受安培力为0 C . 若螺线管内部的磁感应强度 $\text{[math]}$ ， $\text{[math]}$ 段导线的长度为 $\text{[math]}$ ，U形导线通电电流 $\text{[math]}$ ，为使天平保持平衡，应在左端悬挂 $\text{[math]}$ 的砝码 D . 假如使通过 $\text{[math]}$ 段导线的电流反向，仍可以通过悬挂砝码的方式测量磁感应强度

如图所示为等臂电流天平，左臂挂盘和砝码的总质量为0.4kg，右臂所挂矩形线圈的总质量为0.3kg，线圈水平边的长为0.1m。下边处在磁感应强度大小为1.0T，方向垂直线圈平面（纸面）向里的匀强磁场中。当线圈中通过大小为1.0A，方向如图中所示（顺时针）的电流时两臂正好平衡。重力加速度为g，（g取10m/s²）

（1）求右边线圈的匝数N为多少？
（2）若线圈的电流方向突然方向（逆时针），则左臂的挂盘及砝码的总质量应为多少才能保持天平再次平衡？
