第4节传感器知识点题库

如图是拍摄机动车闯红灯的工作原理示意图．光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违章车辆．下列有关说法正确的是（　　）

A . 只要光控开关接收到红光，摄像系统就会自动拍摄 B . 机动车只要驶过埋有压力开关的路口，摄像系统就会自动拍摄 C . 只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄 D . 若将光控开关和压力开关并联，也能起到相同的作用

电流传感器可以像电流表一样测量电流，它的优点是反应非常快，可以捕捉到瞬间的电流变化，还可以与计算机相连，能在很短的时间内画出电流随时间的变化图象．

按图甲连接电路，提供8V直流电源，先使开关S与1相连，电源向电容器充电，这个过程可在瞬间完成，然后把开关S掷向2，电容器通过电阻R放电，传感器将电流信息传入计算机，屏上显示出电流随时间变化的I﹣﹣t曲线，如图乙．

（1）图中画出的竖直狭长矩形（图乙最左端），它面积的物理意义是：；
（2）估算电容器在全部放电过程中释放的电荷量是C；
（3）根据以上数据估算，电容器的电容是F ．

用于火灾报警的离子烟雾传感器如图所示．在网罩Ⅰ内有电极Ⅱ和Ⅲ ， a、b两端接电源，Ⅳ是一小块放射性同位素镅241，它能放射出一种很容易使空气电离的粒子．正常情况下镅241放射出的粒子使两个极板间的空气电离，在a、b间形成较强的电流；发生火灾时，大量烟雾进入网罩Ⅰ内，烟尘颗粒吸收其中的带电粒子，导致电流发生变化，从而报警．下列说法中正确的是（　　）

A . 镅241射出的是α粒子，有烟雾时电流增强 B . 镅241射出的是α粒子，有烟雾时电流减弱 C . 镅241射出的是β粒子，有烟雾时电流增强 D . 镅241射出的是β粒子，有烟雾时电流减弱

一台电风扇，只有白天有人接近时，电风扇才转动，实现这一功能所需要的传感器为（　　）

A . 声传感器和温度传感器 B . 光照传感器和红外线传感器 C . 温度传感器和触发传感器 D . 声传感器和触发传感器

传感器已广泛应用在生产、生活中．下列关于传感器的说法正确的是（　　）

A . 冰箱控温系统使用了温度传感器 B . 电容式话筒使用了温度传感器 C . 日光灯启动器使用了光传感器 D . 火警报警器使用了压力传感器

如图甲所示为某工厂成品包装车间的光传感记录器，光敏电阻R₁能接收到发光元件A发出的光，每当工件挡住A发出的光，光传感器B就输出一个电信号，并经信号处理器处理后在屏幕显示出电信号与时间的关系，如图乙所示．若传送带保持匀加速运动，每个工件均相对传送带静止，且相邻工件间距依次为5、10、15、20…(单位：cm)，则下述说法正确的是(不计工件挡住的时间)( )

A . 工件加速度为0.1 m/s² B . 工件加速度为0.4 m/s² C . 当无光照射R1时，光传感器就输出一次高电压 D . 当无光照射R1时，光传感器就输出一次低电压

某同学利用图（a）所示装置进行DIS实验来测绘小灯泡的U﹣I特性曲线，画出小灯泡的U﹣I特性曲线如图（b）．请完成下列问题：

（1）电路图（a）中“A传感器”是传感器，“B传感器”是传感器；
（2）由图（b）可知，小灯泡灯丝电阻的变化规律是：阻值随电流的增大而；
（3）现将该小灯泡与一阻值为2Ω的定值电阻串联后接在电动势为3.0V，内阻为1Ω的电源两端，电路中的电流约为 A．

如图甲所示为某工厂成品包装车间的光传感记录器，光敏电阻R₁能接收到发光元件A发出的光，R₂为定值电阻，每当工件挡住A发出的光，光传感器B就输出一个电信号（挡光时间忽略不计），并经信号处理器处理后在屏幕显示出电信号与时间的关系，如图乙所示．若传送带保持匀加速运动，每个工件均相对传送带静止，且相邻工件间距依次为7.5、15.0、22.5、30、…（单位：cm）．则当工件挡住A发出的光时，光传感器就输出一次电压（选填“高”或“低”），工件的加速度的大小为 m/s² ．

下列关于传感器的说法中正确的是（）

A . 金属热电阻是一种可以将电学量转换为热学量的传感器 B . 电饭锅是通过压力传感器实现温度的自动控制 C . 干簧管是一种能够感知电场的传感器 D . 传感器能将非电学量按一定规律转换成电学量或者是电路的通断

传感器是一种采集信息的重要器件，如图所示，是一种测定压力的电容式传感器，当待测压力F作用于可动膜片电极上时，可使膜片产生形变，引起电容的变化，将电容器、灵敏电流计和电源串接成闭合电路，那么（）

A . 若电容减小，则力F增大 B . 若电容增大则力F减小 C . 若电容变大，则力F增大 D . 以上说法都不对

关于传感器的应用，下列说法中正确的是（）

A . 电饭锅中的敏感元件是光敏电阻 B . 测温仪中测温元件可以是热敏电阻 C . 用传感器探究作用力和反作用力的关系的实验，所用的测力装置是力传感器 D . 火灾报警器中的光传感器在没有烟雾时呈现高电阻状态，有烟雾时呈现低电阻状态

如图甲所示为在温度为10 ℃左右的环境中工作的某自动恒温箱原理简图，箱内的电阻R₁＝20 kΩ，R₂＝10 kΩ，R₃＝40 kΩ，R_t为热敏电阻，它的电阻随温度变化的图线如图乙所示。当a、b端电压U_ab＜0时，电压鉴别器会令开关S接通，恒温箱内的电热丝发热，使箱内温度升高；当U_ab＞0时，电压鉴别器会令开关S断开，停止加热，恒温箱内的温度恒定在℃。

当你走近某些宾馆、酒店的大门时，门就会自动为你打开；当你走进门之后，门又在你身后自动关上．你觉得这可能是将下列哪种外界信息转换为有用的信息( )

A . 温度 B . 紫外线 C . 可见光 D . 红外线

热敏电阻常用于温度控制或过热保护装置中．图为某种热敏电阻和金属热电阻的阻值R随温度t变化的示意图．由图可知，这种热敏电阻在温度上升时导电能力(选填“增强”或“减弱”)；相对金属热电阻而言，热敏电阻对温度变化的响应更(选填“敏感”或“不敏感”)．

图片_x0020_1115184377

下列关于传感器说法中不正确的是（）

A . 电子秤所使用的测力装置是力传感器，它将压力大小转化为可变电阻，进而转化为电压信号 B . 话筒是一种常用的声传感器，其作用是将电信号转换为声信号 C . 电熨斗能自动控制温度的原因是它装有双金属片，这种双金属片的作用是控制电路的通断 D . 光敏电阻能够把光照强度这个光学量转换为电阻这个电学量

工人在锻压机、冲床、钻床等机器上劳动时，稍有不慎就会把手压在里面，造成工伤事故，工厂中大都是利用光电控制设备来避免事故发生的。如图所示为光控继电器的示意图，它由电源、光电二极管（当有光照射时，二极管导通，没有光照时，二极管截止）、放大器、电磁继电器等几部分组成。这样，当工人不慎将手伸入危险区域时，由于遮住了光线，光控继电器衔铁立即带动开关，使机床停止工作，避免事故发生。请简述光控继电器的原理。

图片_x0020_853883693

压敏电阻的阻值会随所受压力的增大而减小。某同学利用压敏电阻设计了判断小车运动状态的装置，其工作原理如图甲所示。将压敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘重球。小车水平向右做直线运动过程中，电流表的示数随时间的变化如图乙所示。以下图像对小车运动描述可能正确的是（）

A .

B .

C .

D .

电容式传感器是用来将各种非电学物理量转变为电学物理量的装置。如图是四种电容式传感器的示意图，关于这四个传感器的作用，下列说法正确的是( )

A . 甲图的传感器可以用来测量角度 B . 乙图的传感器可以用来测量液面的高度 C . 丙图的传感器可以用来测量压力 D . 丁图的传感器可以用来测量速度

在新冠肺炎疫情防控时期，我们经常需要测量体温，某同学利用老师提供的一热敏电阻（阻值随温度的升高线性增加）设计了一个简易电子测温装置，他进行了如下操作∶

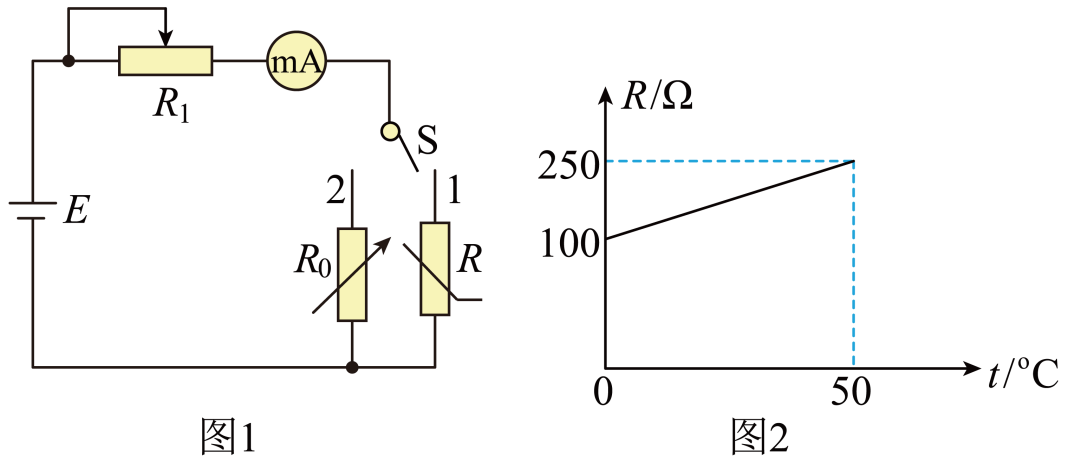

（1）由于该同学不知热敏电阻的详细参数，为了测量热敏电阻R阻值随温度变化的关系，该同学设计了如图1所示的电路，他们的实验步骤如下。
①先将单刀双掷开关S掷向1，调节热敏电阻的温度t₁ ，记下电流表的相应示数I₁；
②然后将单刀双掷开关S掷向2，调节电阻箱使电流表的读数为，记下电阻箱相应的示数R₁；
③逐步升高温度的数值，每一温度下重复步骤①②；
④根据实验测得的数据，作出了R随温度t变化的图像如图2所示。
（2）设计电子测温装置，实验室提供了如下器材：
A．干电池，电动势为1.5V，内阻不计；
B．灵敏毫安表，量程10mA，内阻R_A为10Ω；
C．滑动变阻器R₁；
开关、导线若干。

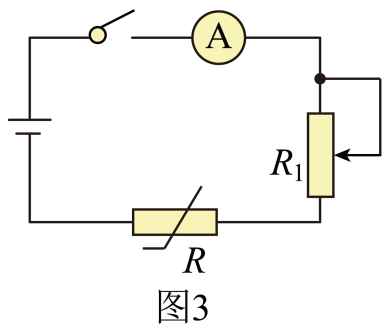

该同学计划设计测温范围为0℃~50℃，设计了如图3所示的电路图，并进行了如下操作∶
①调节热敏电阻的温度为0℃，调节滑动变阻器R，使毫安表指针满偏后保持滑动变阻器R₁阻值不变；
②写出毫安表的电流值I（A）和温度t（℃）的关系式；
③根据关系式将毫安表刻度盘上的电流值改写为温度值；
④若干电池用久了其电源电动势不变，而其内阻变大，无法忽略不计，保持R₁不变。测量结果将会（填“偏大”“偏小”或“不变”）。

关于传感器，下列说法正确的是（）

A . 传感器的材料都是由半导体材料制成的，金属材料不可以制成传感器 B . 传感器只能是通过感知电压的变化将电学量转换成非电学量来传递信号 C . 霍尔元件能够把电学量转换为磁学量，干簧管是一种能够感知电场的传感器 D . 电子秤应用的是压力传感器，电饭锅通过温度传感器实现温度的自动控制
