第4节传感器知识点题库

自动门、生命探测器、家电遥控系统、防盗防火报警器都使用了（）

A . 温度传感器 B . 生物传感器 C . 红外线传感器 D . 压力传感器

利用光敏电阻制作的光传感器，记录了传送带上工作的输送情况，如图1所示为某工厂成品包装车间的光传感记录器，光传感器B能接收到发光元件A发出的光，每当工件挡住A发出的光时，光传感器输出一个电信号，并在屏幕上显示出电信号与时间的关系，如图2所示，若传送带始终匀速运动，每两个工件间的距离为0.2m，则下述说法正确的是（　　）

A . 传送带运动的速度是0.1 m/S B . 传送带运动的速度是0.2 m/S C . 该传送带每小时输送1200个工件 D . 该传送带每小时输送7200个工件

如图甲所示为某宾馆的房卡，只有把房卡插入槽中，房间内的灯和插座才会有电．

（1）房卡的作用相当于一个（填电路元件名称）接在干路上．
（2）如图乙所示，当房客进门时，只要将带有磁铁的卡P插入盒子Q中，这时由于磁铁吸引簧片，开关B就接通，通过继电器J使整个房间的电器的总开关接通，房客便能使用室内各种用电器．当继电器工作时，cd相吸，ab便接通．请你将各接线端1、2、3、4、5、6、7、8、9、10适当地连接起来，构成正常的电门卡电路．

空调机在室内温度达到设定的温度后，会自动停止工作，这是因为空调机使用了（　　）

A . 生物传感器 B . 气体传感器 C . 红外传感器 D . 温度传感器

传感器已经广泛应用于我们的生活，为我们带来了方便，下列可以用来控制电路通断的温度传感器元件有（　　）

A . 双金属片 B . 应变片 C . 感温铁氧体 D . 干簧管

美国科学家WillarU S ． Boyle与George E ． Smith因电荷耦合器件（CCD）的重要发明荣获2009年度诺贝尔物理学奖．CCD是将光学量转变成电学量的传感器．下列器件不属于传感器的是( )

A . 干簧管 B . 热敏电阻 C . 霍尔元件 D . 干电池

传感器是一种采集信息的重要器件，如图所示是一种测定压力的电容式传感器，当待测压力F作用于可动膜片电极上时，可使膜片产生形变，引起电容的变化，将电容器、灵敏电流计和电源串接成闭合电路，那么以下说法正确的是( )

A . 当F向上压膜片电极时，电容将减小 B . 若电流计有示数，则压力F发生变化 C . 若电流计有向右的电流通过，则压力F在增大 D . 若电流计有向右的电流通过，则压力F在减小

一足够长的倾角为θ的斜面固定在水平面上，在斜面顶端放置一长木板，木板与斜面之间的动摩擦因数为μ ，木板上固定一力传感器，连接传感器和光滑小球间是一平行于斜面的轻杆，如图所示，现由静止释放木板，木板沿斜面下滑，稳定时传感器的示数为F₁ ，当木板固定时，传感器的示数为F₂..则下列说法正确的是（）

A . 稳定后传感器的示数一定为零 B .

C .

D .

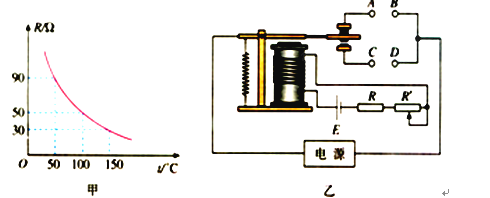

如图所示，图甲为热敏电阻的R-t图象，图乙为用此热敏电阻R和继电器组成的一个简单恒温箱温控电路，继电器线圈的电阻为150Ω．当线圈中的电流大于或等于20mA时，继电器的衔铁被吸合．为继电器线圈供电的电池的电动势E=6V ，内阻可以不计．图中的“电源”是恒温箱加热器的电源．

（1）由图甲知该热敏电阻的阻值随温度的升高而.
（2）应该把恒温箱内的加热器接在（填“A、B端”或“C、D端”）；
（3）如果要使恒温箱内的温度保持100℃，可变电阻R'的值应调节为Ω；
（4）为使恒温箱内的温度保持在更高的数值，可变电阻R'的值应（填“增大”或“减小”）。

下列说法正确的是（）

A . 电子秤所使用的测力装置是力传感器 B . 电饭锅中的温度传感器其主要元件是感温铁氧体 C . 话筒是一种常用的声音传感器，其作用是将电信号转化为声信号 D . 干簧管可以起到开关作用，是一种能够感知磁场的传感器

用遥控器调换电视机频道的过程，实际上是电视机中的传感器把光信号转化为电信号的过程．下列属于这类传感器的是( )

A . 红外报警装置 B . 走廊照明灯的声控开关 C . 自动洗衣机中的压力传感装置 D . 电饭锅中控制加热和保温的温控器

如图所示是利用硫化镉制成的光敏电阻自动计数的示意图，其中A是发光仪器，B是光敏电阻，R是普通定值电阻，下列说法中正确的是( )

A . 当传送带上没有物品挡住由A射向B的光信号时，光敏电阻的阻值变小，电压表读数变大 B . 当传送带上没有物品挡住由A射向B的光信号时，光敏电阻的阻值变大，电压表读数变小 C . 当传送带上有物品挡住由A射向B的光信号时，光敏电阻的阻值变小，电压表读数变小 D . 当传送带上有物品挡住由A射向B的光信号时，光敏电阻的阻值变大，电压表读数变大

通常当人走向银行门口时，门就会自动打开，是因为门上安装了下列那种传感器（）

A . 温度传感器 B . 压力传感器 C . 红外线传感器 D . 声音传感器

类人型机器人装有作为眼睛的“传感器”，犹如大脑的“控制器”，以及可以行走的“执行器”，在它碰到障碍物前会自动避让并及时转弯．下列有关该机器人“眼睛”的说法中正确的是（）

A . 是力传感器 B . 是光传感器 C . 是温度传感器 D . 是声音传感器

如图是自动调温式电熨斗，下列说法正确的是（）

A . 常温时上下触点是接触的 B . 双金属片温度升高时，上金属片形变较大，双金属片将向下弯曲 C . 原来温度控制在80 ℃断开电源，现要求60 ℃断开电源，应使调温旋钮下调一些 D . 由熨烫丝绸衣物状态转化为熨烫棉麻衣物状态，应使调温旋钮下移一些

电子秤使用的是（）

A . 超声波传感器 B . 温度传感器 C . 压力传感器 D . 光传感器

机器人装有作为眼睛的“传感器”，犹如大脑的“控制器”，以及可以行走的“执行器”，在它碰到障碍物前会自动避让并及时转弯．下列有关该机器人“眼睛”的说法中正确的是( )

A . 力传感器 B . 温度传感器 C . 光传感器 D . 声音传感器

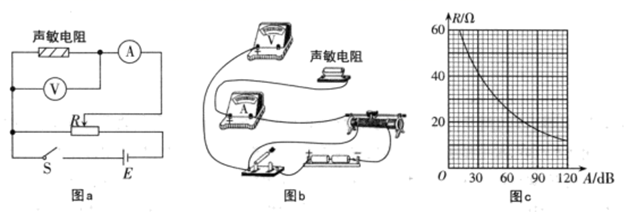

为探究声敏电阻的电阻值R随声音强度A（dB）的变化规律，某同学设计了图a的电路进行测量。图中，电压表和电流表可视为理想电表。

（1）根据电路图，用笔画线代替导线将图b连接完整；
（2）实验中，调节音箱的音量，使声敏电阻接收到不同强度的声音，记录电压表和电流表的示数，计算出相应的声敏电阻阻值，作出的R-A曲线如图c所示；
若某次测量中电压表和电流表的示数分别为2.80 V和0. 100 A，由图像可知，此时声敏电阻的阻值为Ω，对应的声音强度为 dB（保留 2位有效数字）
（3）利用该声敏电阻可以制作噪音报警器，其部分电路如图d所示。图中E的电动势为5.0 V，内阻可忽略）。当周围环境音量过高使图中的输出电压达到或超过3.0 V时，触发报警器（图中未画出）报警。若要求开始报警时的声音强度为60 dB，则图中（填“R₁" 或“R₂”）应使用声敏电阻，另一定值电阻的阻值应为Ω（保留2位有效数字）。

如图所示，在电路中接一段钨丝，闭合开关，灯泡正常发光，当用打火机给钨丝加热时灯泡亮度明显变暗，根据钨丝的上述特性，可用钨丝来制作一个温度传感器。下面说法中正确的是（）

A . 该传感器利用了钨丝的化学性质 B . 该传感器利用了钨丝电阻随温度变化而变化的特性 C . 该传感器能够把热学量(温度)转换为电学量(电阻) D . 该传感器能够把电学量(电阻)转换为热学量(温度)

如图所示是电子电路中常用到的一种称为“干簧管”的元件。关于干簧管，下列说法正确的是（）

A . 干簧管接入电路中相当于电阻 B . 干簧管是根据热胀冷缩的原理制成的 C . 干簧管接入电路中相当于开关 D . 干簧管是一种能感知磁场的传感器
