第4节 传感器 知识点题库

模块机器人具有三个部分，它们分别是器，控制器和执行器，如果模块机器人有2种传感器，3种控制方式，4种执行器，那么从理论上可以有种组合方式．

图示是“加速度计”的原理图．水平支架A、B固定在待测物体上，小球穿在A、B间的水平光滑金属杆上，将轻质弹簧一端固接于支架A上，另一端与小球相连，其下的滑动臂可在滑动变阻器上自由滑动．随着系统沿AB方向做变速运动，滑块在支架上相对AB中点发生位移，并通过电路转换为电信号从1、2两接线柱输出．已知小球的质量为m ， 弹簧的劲度系数为k ， 电源电动势为E ， 内阻为R ， 滑动变阻器总阻值R=4R ， 有效总长度为L ． 当待测系统静止时，滑动臂P位于滑动变阻器的中点，取A→B方向为正方向．

​

当前传感器被广泛应用于各种电器、电子产品之中，下述关于常用的几种家用电子器件所采用传感器说法中，不正确的是（　　）

某同学学习传感器后，用电源、电磁继电器、滑动变阻器、开关、导线等仪器设计了一个高温报警器，要求是：正常情况绿灯亮，有险情时电铃报警．电路如图所示，图中仪器还不完整，请完成以下问题：

①图中的甲还需要放入的元件是；

A．二极管

B．光敏电阻

C．NTC热敏电阻（阻值随温度升高而减小）

D．PTC热敏电阻（阻值随温度升高而增大）

②电路正确连接之后，该同学调试过程发现报警时温度比预期偏高了一点点．要求在温度更低一点时就开始报警，则需要调节滑动变阻器的滑动头往（填“左”或“右”）移动一点．

图为用电源、电磁继电器、滑动变阻器、绿灯泡、小电铃、半导体热敏电阻、开关、导线等组成的一个高温报警器电路图，要求是：正常情况绿灯亮，有险情时电铃报警，则图中的甲是；乙是；丙是．

如图所示是火警报警装置的一部分电路示意图，其中R₂是半导体热敏传感器，它的阻值随温度升高而减小，a、b接报警器，则（　　）

某学生为了测量一物体的质量，找到一个力电转换器，该转换器的输出电压正比于受压面的压力（比例系数为k），如图所示．测量时先调节输入端的电压，使转换器空载时的输出电压为0；而后在其受压面上放一物体，即可测得与物体质量成正比的输出电压U ． 现有下列器材：力电转换器、质量为M₀的砝码、电压表、滑动变阻器、干电池各一个、电键及导线若干、待测物体（可置于力电转换器的受压面上）．请完成对该物体质量的测量．

​

DVD影碟机、电视机等电器中都有可以接收遥控器发出的红外线信号，并能够把红外线信号转化为电信号的传感器．下列装置都是传感器，其中和上述传感器工作原理相同的是（　　）

以下家用电器中利用了温度传感器的是（　　）

如图所示为检测某传感器的电路图，传感器上标有“3 V 0.9 W”的字样（传感器可看做一个纯电阻），滑动变阻器R₀上标有“10 Ω 1 A”的字样，电流表的量程为0.6 A，电压表的量程为3 V。求

医生将非接触式测温仪靠近但不接触病人额度，即可测得病人体温，这类测温仪利用的传感器是（　　）

在变电所里，需要用交流电流表去监测电路上的强电流，由于电网中的电流通常会超出一般电流表的量程，因此常使用电流互感器．下列能正确反映电流互感器工作原理的是（      ）

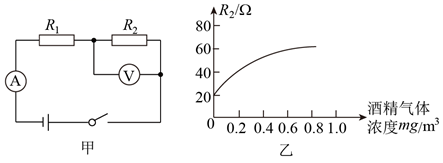

如图甲是用气敏电阻改装的酒精含量测试仪电路图，测试仪用以测试汽车司机是否酒驾， 为定值电阻， 为气敏电阻。 的阻值随酒精气体浓度的变化曲线如图乙，电源电动势保持不变。若测试对象呼出的气体中酒精气体浓度越大，则（　　）

电慰斗是一种能通过温度变化来控制电路通断的仪器，其用到了哪种传感器（　　）

如图所示，电流表、电压表均为理想交流电表，变压器为理想变压器，R是光敏电阻（其阻值随照射光强度增大而减小）。原线圈接入电压为 的交流电，下列说法正确的是（　　）

关于传感器的作用，下列说法正确的是（   ）

关于传感器工作的一般流程，以下选项中正确的是（   ）

下列关于电子秤中应变式力传感器的说法正确的是（   ）

如图是电饭锅的结构图，如果感温磁体的“居里温度”为103℃时，下列说法中正确的是（   ）

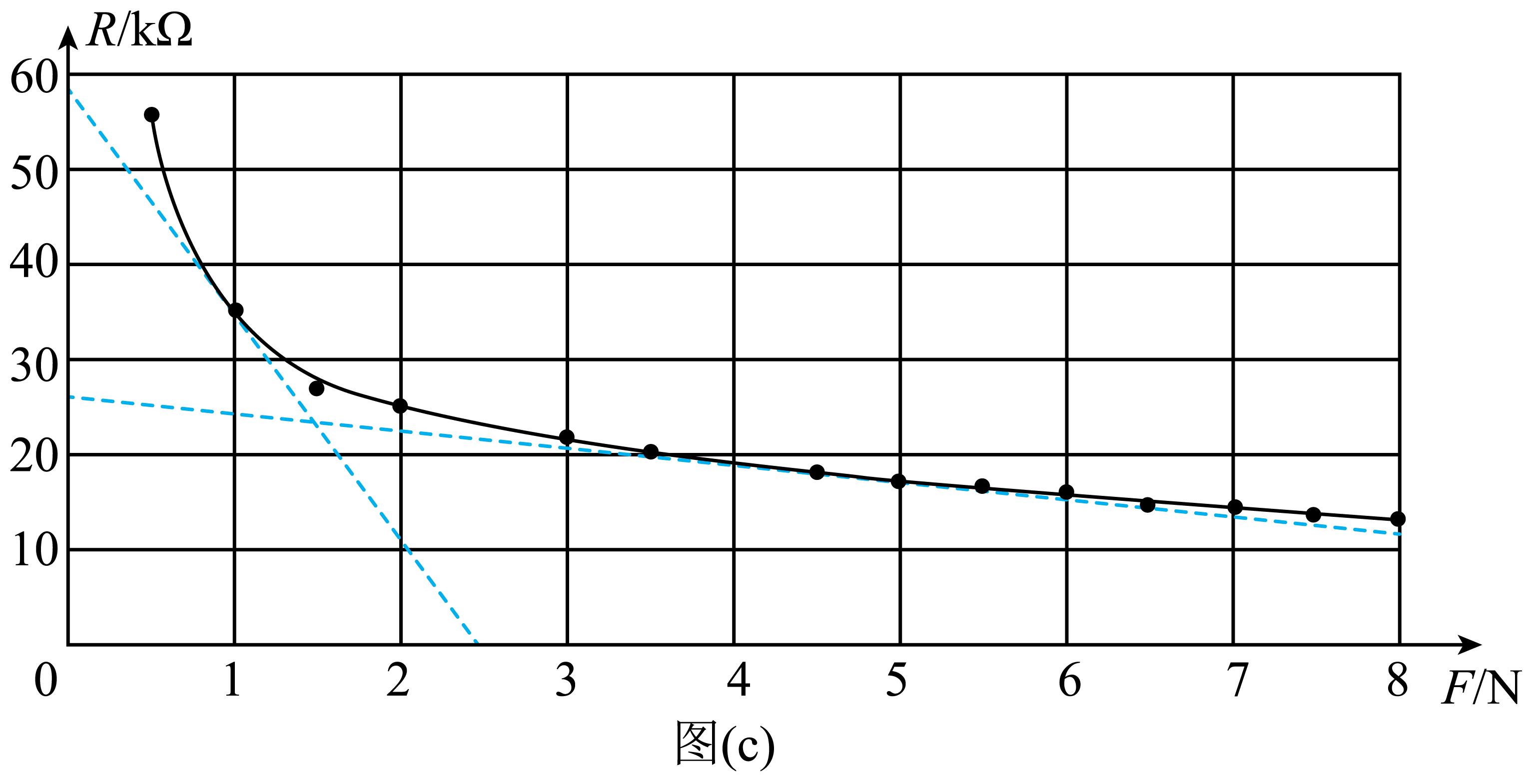

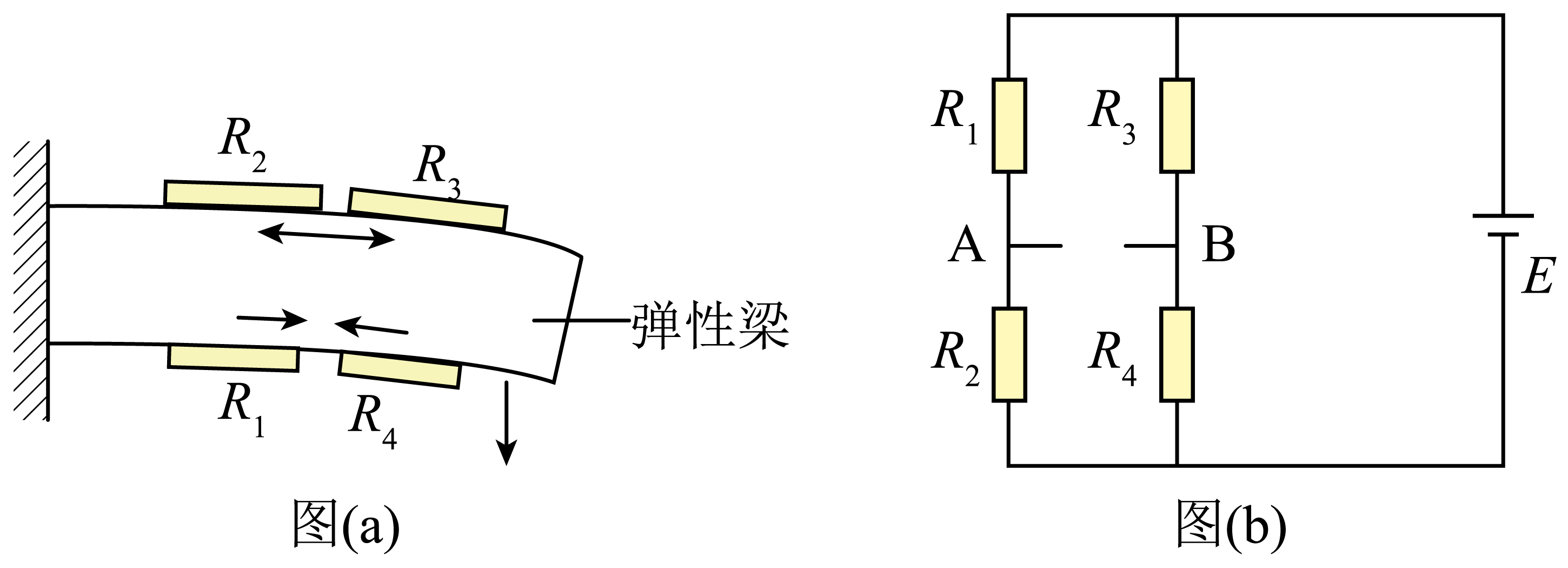

力传感器是高中物理实验中常见的一种传感器，它通过敏感元件把待测力这一物理量转化为相应的电信号来进行测量。
