第4节 传感器 知识点题库

一般说来，物体在温度升高时膨胀，温度降低时收缩，这一现象称为热胀冷缩．在相同的条件下，气体的热胀冷缩最显著，液体次之，固体最不显著．固体、液体、气体的这种性质都可以被利用．有一些电冰箱中的自动温度控制装置，就是根据气体热胀冷缩的性质制成的．如图是它的结构示意图，其中金属盒是用薄的弹性钢片制作，表面有一些环状波纹，内部密封有一定量的气体．结合图片尝试分析它的控温原理．

家用电饭锅有两种工作状态，一是锅内水烧开前的加热状态，一是水烧开后的保温状态，其电路如图所示，R₁、R₂是电热丝，S 是温控开关，A、B两点接照明电路，下列叙述中正确的是（　　）

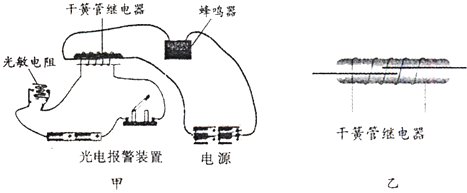

把蜂鸣器、光敏电阻、干簧管继电器开关、电源按如图（甲）所示电路连接，制成光电报警装置．当报警器有光照射时，蜂鸣器发声，当没有光照或者光照很弱是，蜂鸣器不发声．①光敏电阻：光敏电阻受光照后，阻值会变小．②干簧管继电器开关：由干簧管和绕在干簧管外的线圈组成，如图（乙）所示．当线圈中有一定的电流时，线圈产生的磁场使密封在干簧管内的两个铁质簧片磁化，两个簧片在磁力作用下由原来的分离状态变成闭合状态．当线圈中没有电流或者电流很微弱时，磁场消失，簧片在弹力的作用下回复到分离状态．

试说明光电报警器的工作原理．

如图是一种温度自动报警器原理示意图，制作水银温度计时，插入一根金属丝，水银与金属丝相接触时，电磁铁电路就会接通．当温度时，电铃响，发出报警信号，此时螺线管的上端是极．

如图是煤气泄漏报警装置原理图，R₁是对煤气敏感的半导体元件，其电阻随煤气浓度的增加而减小，R₂是一可变电阻．在ac间接12V的恒定电压，bc间接报警器．当煤气浓度增加到一定值时报警器发出警告．则（　　）

在实际应用中有多种自动控温装置，以下是其中两种控温装置：图（a）为某自动恒温箱原理图，箱内的电阻R₁=2kΩ，R₂=1.5kΩ，R₃=4kΩ，R_t为热敏电阻，其电阻随温度变化的图象如图（b）所示．当a、b两点电势U_a＜U_b时，电压鉴别器会令开关S接通，恒温箱内的电热丝发热，使箱内温度提高；当U_a＞U_b时，电压鉴别器会使S断开，停止加热

​

关于传感器的说法错误的是（　　）

如图是自动调温式电熨斗，下列说法正确的是（　　）

为了防止火灾的发生，在宾馆房间的天花板上大多装有一个传感器，该传感器是（  ）

霍尔元件能转换哪个物理量(  )

下列器件不是应用温度传感器的是(    )

下列说法正确的是（  ）

办公大楼的大门能“看到”人的到来或离开而自动开或关，利用的传感器是(  )

电容式传感器是用来将各种非电信号转变为电信号的装置。由于电容器的电容C取决于极板正对面积S、极板间距离d以及极板间的电介质这几个因素，当某一物理量发生变化时就能引起上述某个因素的变化，从而又可推出另一物理量的值，如图所示是四种电容式传感器的示意图，关于这四种传感器的作用，下列说法不正确的是（  ）

有一种测量人体重的电子秤，其原理如图中虚线内所示，它主要由三部分构成：踏板、压力传感器R(是一个阻值可随压力大小而变化的电阻器)、显示体重的仪表G(实质是理想电流表)。设踏板的质量可忽略不计，已知理想电流表的量程为3 A，电源电动势为12 V，内阻为2 Ω，电阻R随压力变化的函数式为R＝30－0.02F(F和R的单位分别是N和Ω)。下列说法正确的是(   )

在自动控制中，传感器发挥着重要作用，它能够将感知到的非电信息转换成对应的电信息。下列通过测量电阻的变化来确定外界非电学量变化的敏感元件是（　　）

如图所示为两个互感器，在图中圆圈内a、b表示电表，已知电压比为100，电流比为10，电压表的示数为220V，电流表的示数为10A，则（   ）

下列有关传感器的说法中错误的是（   ）

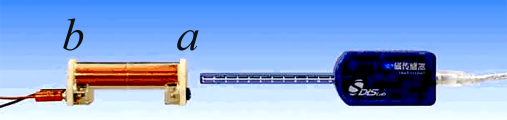

在“用DIS研究通电螺线管的磁感应强度”的实验中，装置如图所示。

①在螺线管通电前（选填“需要”或“不需要”）对磁传感器调零。

②某同学第一次实验时，将磁传感器探管从螺线管a端逐渐插入，记录磁传感器读数B与磁传感器插入螺线管内部的距离d，绘制B-d图线I；第二次实验时，减小通过螺线管的电流，并将探管从螺线管b端逐渐插入，记录数据并在同一坐标系内绘制B-d图线II。I、II图线描述可能正确的是.

A． B．       C． D．

下列关于传感器的说法中不正确的是（   ）。
