第1节电场知识点题库

如图所示，在x轴上x=1处固定一个正确点电荷，在x=3处固定一个负点电荷，把另一个检验电荷从无穷远处移到x=4处，电场力做功为0．则x=4的点的电场强度（）

A . 一定是0 B . 大小可能是0，也可能不是0 C . 一定不是0，方向为x正方向 D . 一定不是0，方向为x负方向

如图是某区域电场线的分布图，A、B是电场中的两个点．由图可知，电场强度E_AE_B（选填“＞”或“＜”），将一个点电荷先后放在A、B两点，它所受的电场力F_AF_B（选填“＞”或“＜”）．

如图是表示在同一电场中a、b、c、d四点分别引入检验电荷时，测得的检验电荷的电荷量跟它所受电场力的函数关系图象，那么下列叙述正确的是（）

A . 这个电场是匀强电场 B . a、b、c、d四点的场强大小关系是E_d＞E_a＞E_b＞E_c C . a、b、c、d四点的场强大小关系是E_a＞E_c＞E_b＞E_d D . a、b、d三点的场强方向不相同

如图所示，电场中某一电场线为一直线，线上有A、B、C三个点，电荷q₁=10^﹣⁸ C，从B点移到A点时静电力做了10^﹣⁷ J的功；电荷q₂=﹣10^﹣⁸ C，在B点的电势能比在C点时大10^﹣⁷ J，那么：

（1）比较A、B、C三点的电势高低，由高到低的排序是；
（2） A、C两点间的电势差是V；
（3）若设B点的电势为零，电荷q₂在A点的电势能是J．

如图所示，有一水平方向的匀强电场，场强大小为900N/C，在电场内一水平面上作半径为10cm的圆，圆上取A、B两点，AO沿E方向，BO⊥OA，另在圆心处放一电量为10^－9C的正点电荷，则A处场强大小E_A＝N/C，B处的场强大小E_B＝N/C，方向。

如图所示，图甲中AB是一个点电荷电场中的电场线，图乙是放在电场线上a、b处的检验电荷的电荷量与所受电场力数值间的函数图象，由此可以判定( )

A . 场源可能是正电荷，位置必在 A侧 B . 场源可能是正电荷，位置必在B侧 C . 场源可能是负电荷，位置必在A侧 D . 场源可能是负电荷，位置必在 B侧

如图所示，图中五点均在匀强电场中，它们刚好是一个圆的四个点和圆心，已知电场线与圆所在平面平行，B点电势为2V，C点电势为6V，D点电势为10V，下列有关圆心O和点A的电势，电场强度的相关描述正确的（）

图片_x0020_100013

A . A点的电势为6V B . A点的电势为－2V C . O点的场强方向由O指向B D . O点的场强方向指向A点

如图所示，A、B是同一条电场线上的两点，这两点电场强度和电势的关系正确的是（）

A . E_A＞E_B ， φ_A＜φ_B B . E_A＞E_B ， φ_A＞φ_B C . E_A＜E_B ， φ_A＞φ_B D . E_A＜E_B ， φ_A＜φ_B

等量异号点电荷的连线和中垂线如图所示，现将一个带负电的试探电荷先从图中的a点沿直线移动到b点，再从b点沿直线移动到c点，则试探电荷在此全过程中( )

A . 所受电场力的方向不变 B . 所受电场力的大小恒定 C . 电势能一直减小 D . 电势能先不变后减小

在点电荷Q产生的电场中有a ， b两点，相距为d ，已知a点的场强大小为E ，方向与ab连线成30°角， b点的场强方向与ab连线成120°角，如图所示，则点电荷Q的电性和b点的场强大小为（）

图片_x0020_100001

A . 正电、E/3 B . 负电、E/3 C . 正电、3E D . 负电、3E

两带电量分别为q和－q的点电荷放在x轴上，相距为L，能正确反映两电荷连线上场强大小E与x关系的是图（）

图片_x0020_100010

A . A B . B C . C D . D

下列静电学公式中，F、q、E、U、r和d分别表示电场力、电荷量、场强、电势差及距离，① $\text{[math]}$ ，② $\text{[math]}$ ，③ $\text{[math]}$ ，④U＝Ed，有关四个公式的说法中正确的是( )

A . 它们都只对点电荷或点电荷的电场成立 B . ①②③只对点电荷或点电荷电场成立，④对任何电场都成立 C . ①②只对点电荷成立，③对任何电场成立，④只对匀强电场成立 D . ①②只对点电荷成立，③④对任何电场成立

如图所示，在 $\text{[math]}$ 位置和 $\text{[math]}$ 位置均放置电荷量为 $\text{[math]}$ 的正点电荷，在距 $\text{[math]}$ 距离为 $\text{[math]}$ 的某点处放置正点电荷 $\text{[math]}$ 使得 $\text{[math]}$ 点的电场强度为零。则 $\text{[math]}$ 的位置及电荷量分别为（　　）

A . $\text{[math]}$ ， $\text{[math]}$ B . $\text{[math]}$ ， $\text{[math]}$ C . $\text{[math]}$ ， $\text{[math]}$ D . $\text{[math]}$ ， $\text{[math]}$

如图所示。正方形abcd四个顶点上固定有四个等量电荷，Q_a与Q_c带正电，Q_b与Q_d带负电，F是ab边的中点，H是cd边的中点，O是FH连线的中点，取无穷远处电势为零，则下列说法错误的是（　　）

A . O点的电场强度为零 B . O点的电势为零 C . F、H两点的电场强度大小，方向均相同 D . F、H两点的电势相等

反天刀是生活在尼罗河的一种鱼类，它身体的表面分布着电器官，这些电器官能在鱼周围产生电场。如图为反天刀周围的电场线分布示意图，A，B、C为场中三点，下列说法正确的是（）

A . 反天刀头部带负电 B . A点电场强度大于B点电场强度 C . C点电势高于B点电势 D . 正离子沿虚线从C向A运动，其电势能逐渐变小

如图所示， $\text{[math]}$ 为一个边长均为L的共面八边形，其中四个锐角顶角均为 $\text{[math]}$ 。以O点为原点， $\text{[math]}$ 边为y轴正向构建平面直角坐标系，在O点固定一个带正电的源电荷，则（）

A . B点与F点的电势相等 B . 沿着AB边从A至B，电场强度不断增强 C . 检验电荷在D点的电势能一定大于在C点的电势能 D . 检验电荷由C点移动至D点与由D点移动至E点，静电力做功相等

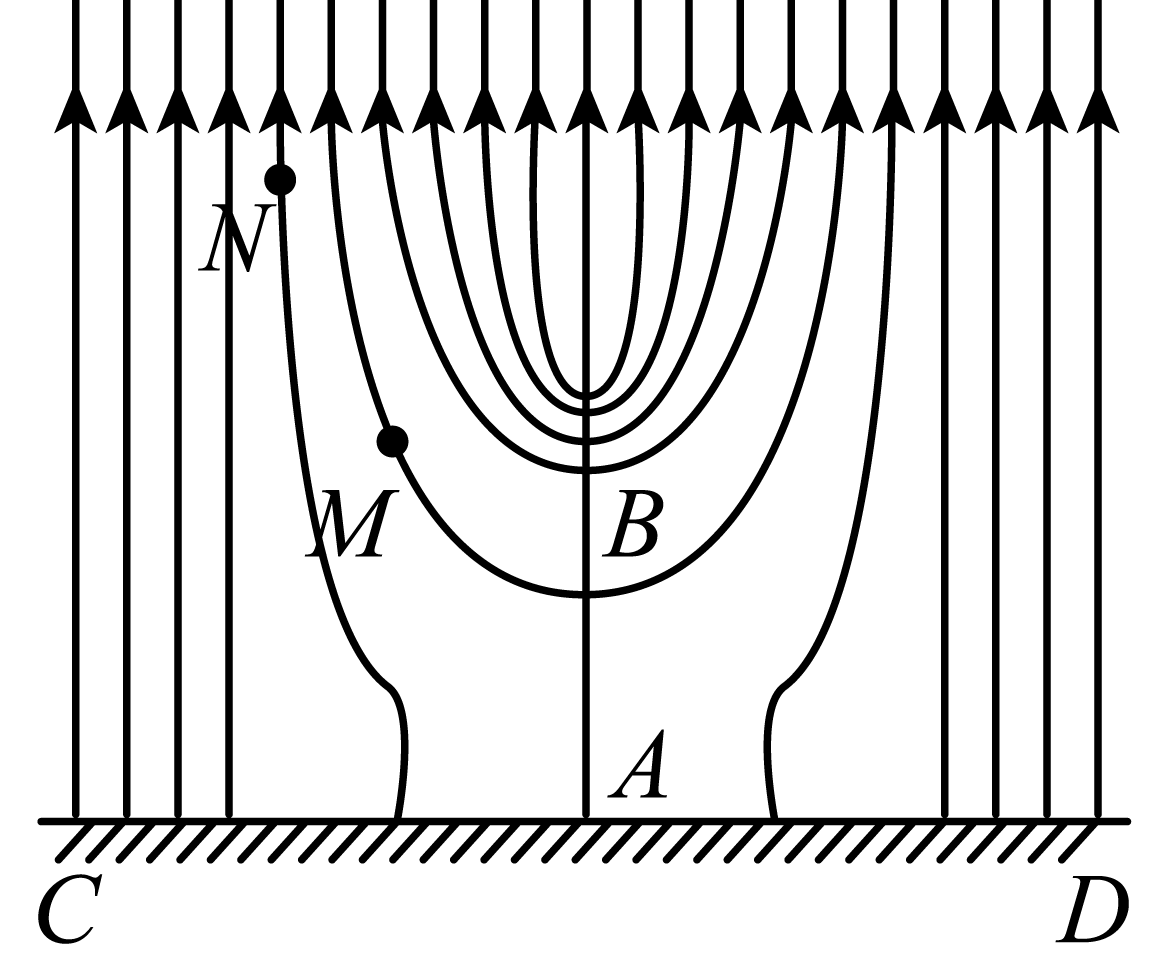

避雷针上方有雷雨云时，避雷针附近的电场线分布如图所示，图中央的竖直黑线AB代表了避雷针，CD为水平地面，MN是电场中两个点，下列说法正确的是（）

A . N点的电势比M点的电势高 B . M点的场强比N点的场强大 C . 在试探电荷从M点到N点的多条路径中，沿直线MN电场力做功最少 D . 通常取CD的电势为零，且其表面附近的电场线和地面垂直

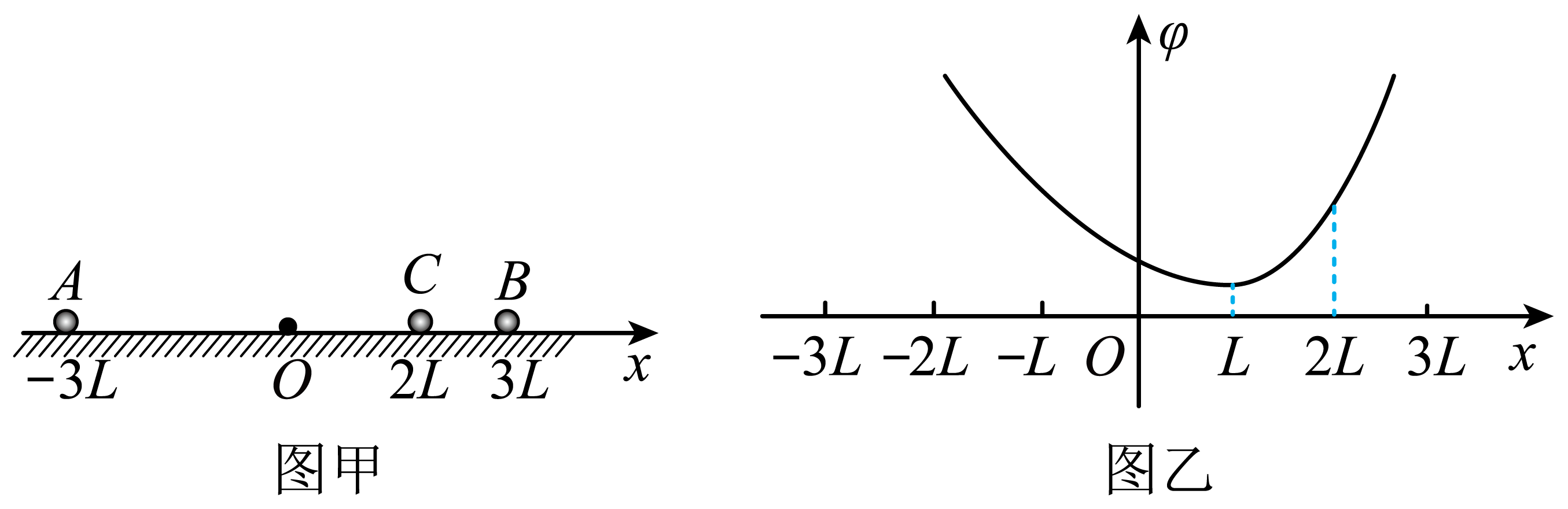

在绝缘光滑的水平面上相距为6L的A，B两处分别固定两正点电荷，其电量分别为 $\text{[math]}$ 、 $\text{[math]}$ ，两点电荷的位置坐标如图甲所示。图乙是A，B连线之间的电势 $\text{[math]}$ 与位置x之间的关系图像，图中 $\text{[math]}$ 点为图线的最低点。若将带正电小球（可视为质点）在 $\text{[math]}$ 的C点由静止释放，下列说法正确的是（）

A . $\text{[math]}$ B . 小球向左运动过程中加速度先减小后增大 C . 小球向左运动过程中电势能先增大后减小 D . 小球能恰好到达 $\text{[math]}$ 点处

安装在楼顶平台上的接闪杆（避雷针）上方有雷雨云时，接闪杆附近的电场线分布如图所示，图中竖直黑线PQ为接闪杆，M、N为电场中两点，下列说法正确的是（）

A . M点电势比N点高 B . M点电场强度比N点大 C . 接闪杆表面的电场线有些位置和其表面不垂直 D . 带正电的试探电荷从M点移动到N点，其电势能增大

如图所示，虚线AB和CD分别为椭圆的长轴和短轴，相交于O点，两个等量异种点电荷分别固定在椭圆的两个焦点M、N上，A、E两点关于M点对称。则（）

A . A，B两点电势、场强均相同 B . A，E两点电势、场强均相同 C . C，D两点电势、场强均相同 D . 带正电的试探电荷在O点的电势能小于在E点的电势能
