如图所示，电源电动势E=10V，内阻r=0.5Ω，“8V 16W”的灯泡恰好能正常发光，电动机M绕组的电阻R₀=1Ω，求：

（1）路端电压；
（2）电源的总功率；
（3）电动机的输出功率．

如图所示，R₁为定值电阻，R₂为可变电阻，E为电源电动势，r为电源的内电阻，以下说法中不正确的是（）

A . 当R₂=R₁+r时，R₂上获得最大功率 B . 当R₁=R₂+r时，R₁上获得最大功率 C . 当R₂=0时R₁上获得功率一定最大 D . 当R₂=0时，电源的输出功率可能最大

如图所示，电源的电动势为6V，内阻为2Ω，R₁为1Ω，R₂为全阻值为 3Ω，闭合开关，求：

（1）当R₂的阻值为多少时，R₁消耗的功率最大，最大功率为多少？
（2）当R₂的阻值为多少时，电源的输出功率最大，最大功率为多少？

如图，虚线框内是一个未知电路，测得它的两端点a、b之间电阻是R，在a、b之间加上电压U，测得流过电路的电流为I，则未知电路的电功率一定是（）

A . I²R B . $\text{[math]}$ C . UI D . UI－I²R

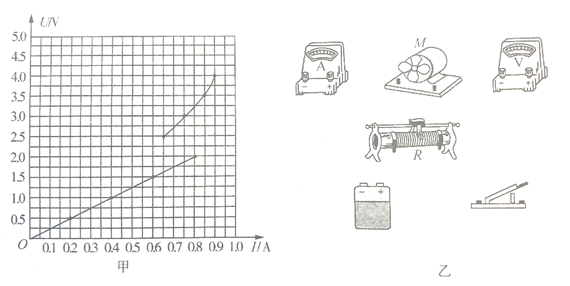

小王同学欲对一台小型电动机的性能进行研究，准备的实验器材如下：

待测电动机M(额定电压4.0V)；

电流表A(内阻约为0.2 $\text{[math]}$ )；

电压表V(内阻约为3000 $\text{[math]}$ )；

滑动变阻器R；

电池E（电动势为6V，内阻约0.5 $\text{[math]}$ )；

开关S 导线若干；

经过正确操作得到电动机的U-I图像（甲图）。

（1）请你按实验要求完成图乙实物图的连接。
（2）电动机在额定电压条件下正常工作时，其输人功率为W,输出的机械功率为W.(结果保留两位有效数字）

如图，灯泡L₁:1.0V 0.5W; L₂:10V1.0W;电动机内阻5.0Ω.此时两灯泡都刚好正常发光，电动机也在正常运转，求电动机的输出功率和效率。

图片_x0020_388517430

如图所示，电源内阻为R，固定电阻R₀=R，可变电阻 $\text{[math]}$ 的总电阻值为2R，若变阻器滑片P由图示位置自左向右滑动，则（）

图片_x0020_100027

A . 电源的输出功率由小变大 B . $\text{[math]}$ 消耗的功率由小变大 C . R₀消耗的功率由小变大 D . 电源的效率由大变小

已知如图，电源E = 6 V，r = 4 Ω，R₁ = 2 Ω，R₂的变化范围是0 ~ 10 Ω。求：

图片_x0020_100020

（1）电源的最大输出功率；
（2） R₁上消耗的最大功率；
（3） R₂上消耗的最大功率。

扫地机器人能有效清除地板上的灰尘等颗粒垃圾。若扫地机器人电动机线圈电阻为r，当它正常工作时，电动机两端所加的电压为U，则（）

图片_x0020_100002

A . 通过线圈的电流小于 $\text{[math]}$ B . 通过线圈的电流等于 $\text{[math]}$ C . 电动机的电功率为I²r D . 电动机输出的机械功率为UI

有四盏电灯，如图所示连接在电路中 $\text{[math]}$ 和 $\text{[math]}$ 都标有“220V 100W”字样 $\text{[math]}$ 和 $\text{[math]}$ 都标有“220V、40W”字样，把电路接通后，下列说确的是（）

图片_x0020_100013

A . $\text{[math]}$ 比 $\text{[math]}$ 亮 B . $\text{[math]}$ 和 $\text{[math]}$ 一样亮 C . $\text{[math]}$ 比 $\text{[math]}$ 亮 D . $\text{[math]}$ 和 $\text{[math]}$ 一样亮

如图甲所示，电源内阻为r， $\text{[math]}$ 、 $\text{[math]}$ 为定值电阻， $\text{[math]}$ ，R为磁敏电阻，其阻值随磁感应强度的变化规律如图乙所示。当R处磁感应强度增强时，下列说法正确的是（）

图片_x0020_1172082123

A . 电压表和电流表示数均减小 B . 电阻 $\text{[math]}$ 消耗的电功率增大 C . 电阻 $\text{[math]}$ 消耗的电功率增大 D . 电源的输出功率减小

一个小型电热器若接在输出电压为10v的直流电源上，消耗电功率为P；若把它接在某个正弦交流电源上，其消耗的电功率为 $\text{[math]}$ ．如果电热器电阻不变，则此交流电源输出电压的最大值为( )

A . 5V B . 5 $\text{[math]}$ V C . 10V D . 10 $\text{[math]}$ V

如图甲所示，理想变压器原、副线圈的匝数比为 $\text{[math]}$ 为三只阻值均为 $\text{[math]}$ 的电阻，C为电容器，L为电阻可以忽略的线圈，输入端接入如图乙所示的交变电压，以下说法中正确的是（）

A . 通过 $\text{[math]}$ 的电流最大值为2A B . 通过 $\text{[math]}$ 的电流始为2A C . 电阻 $\text{[math]}$ 的电功率小于20W D . 副线圈输出电压的瞬时值表达式为 $\text{[math]}$

随着科技的发展，固态电池的开发成为新能源车制造的重要研究方向。若某公司研发了使用固态电池技术的150kW·h电池包，这里与“kW·h”相对应的物理量是（）

A . 电量 B . 功率 C . 能量 D . 电容

下列用电器中，主要利用电流热效应工作的是（）

A . 电风扇 B . 计算机 C . 电烙铁 D . 电视机

如图所示，电源的电动势 $\text{[math]}$ ，三个定值电阻的阻值相同且 $\text{[math]}$ ，电容器的电容 $\text{[math]}$ ，闭合电键，电路稳定后，理想电流表的示数为 $\text{[math]}$ 。求：

（1）电源的内阻；
（2）电容器的带电量；
（3）电源的输出功率及其效率。

扫地机器人，又称自动打扫机、智能吸尘、机器人吸尘器等，是智能家用电器的一种，能凭借一定的人工智能，自动在房间内完成地板清理工作。如图所示，某扫地机器人电池的容量2000mA·h，额定工作电压20V，额定功率40W，则下列说法正确的是（　　）

A . 扫地机器人正常工作时的电流是2A B . 扫地机器人的电阻是10Ω C . 题中mA·h是能量的单位 D . 扫地机器人充满电后一次工作时间约为2h

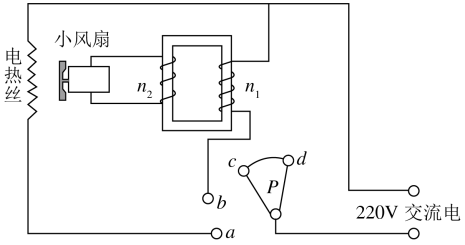

如图所示为某型号电吹风电路图，a、b、c、d为四个固定触点．可动的扇形金属触片P可同时接触两个触点．触片P处于不同位置时，电吹风可处于停机、吹热风和吹冷风三种工作状态。该电吹风吹热风时输入功率为500W，吹冷风时输入功率为60W。小风扇额定电压为60V，正常工作时小风扇输出功率为50W。 $\text{[math]}$ 和 $\text{[math]}$ 分别是理想变压器原、副线圈的匝数。则（）

A . 吹冷风时触片P位于ab之间 B . 变压器原、副线圈的匝数比 $\text{[math]}$ C . 小风扇的内阻是72Ω D . 吹热风时通过电热丝的电流为2A

如图甲所示为小型旋转电枢式交流发动机的原理图，其矩形线圈在匀强磁场中绕着垂直于磁场方向的轴匀速转动。线圈的匝数 $\text{[math]}$ 、电阻 $\text{[math]}$ ，线圈的两端经集流环与 $\text{[math]}$ 的电阻连接，电流表和电压表均为理想电表，若在 $\text{[math]}$ 时刻，线圈平面与磁场方向垂直，穿过每匝线圈的磁通量 $\text{[math]}$ 随时间 $\text{[math]}$ 按如图乙所示的余弦规律变化，则下列说法正确的是（）

A . 此交流发电机产生感应电动势的最大值为 $\text{[math]}$ B . 感应电流随时间变化的函数表达式为 $\text{[math]}$ C . 1min内电阻R上产生的焦耳热为 $\text{[math]}$ D . 线圈从图甲所示的位置转过 $\text{[math]}$ 的过程中通过电阻R的电荷量为 $\text{[math]}$

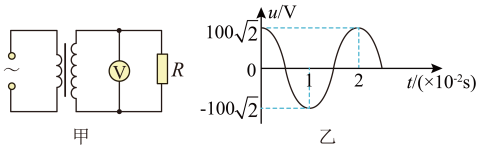

2021年限电拉闸后，渭南某公司为了不耽误工期，利用小型发电机（内阻可忽略）通过理想变压器进行供电，其原理图如图甲所示，公司的用电设备等效为电阻R，变压器原、副线圈的匝数比为 $\text{[math]}$ ，发电机产生的交变电压u随时间t变化的图像如图乙所示，下列说法正确的是（）

A . 线圈转动的角速度为 $\text{[math]}$ B . 电压表的读数为 $\text{[math]}$ C . 若电阻R增大，变压器的输入功率变大 D . $\text{[math]}$ 时线圈平面与磁场方向垂直
