四、电容器 知识点题库

传感器是一种采集信息的重要器件，如图所示为测定压力的电容式传感器，将电容器、零刻度在中间的灵敏电流计和电源串联成闭合回路.当压力F作用于可动膜片电极上时膜片产生形变，引起电容的变化，导致灵敏电流计指针偏转。从对膜片施加压力(压力缓慢增至某一定值)开始到膜片稳定，灵敏电流计指针的偏转情况为(已知电流从电流表正接线柱流入时指针向右偏)(　  　)

以下叙述正确的是（     ）

如图所示，是测定液面高度h的电容式传感器示意图，E为电源，G为灵敏电流计，A为固定的导体芯，B为导体芯外面的一层绝缘物质，C为导电液体．已知灵敏电流计指针偏转方向与电流方向的关系为：电流从左边接线柱流进电流计，指针向左偏．如果在导电液体的深度h发生变化时观察到指针正向左偏转，则(　　)

静电计是在验电器的基础上制成的，用其指针张角的大小来定性显示器金属球与外壳之间的电势差大小，如图所示，A、B是平行板电容器的两个金属板，G为静电计，开始时开关S闭合，静电计指针张开一定角度，为了使指针张开的角度减小些，下列采取的措施可行的是（   ）

对电容C= ，以下说法正确的是（   ）

下列关于电容器电容的大小的说法中，正确的是（   ）

油罐车后拖一条铁链的目的是；电容器是储存的装置；电源的电动势等于电源没有接入电路时两极间的。

两根光滑的长直金属导轨导轨MN、M'N'平行置于同一水平面内，导轨间距为L ， 电阻不计，M、M'处接有如图所示的电路，电路中各电阻的阻值均为R ， 电容器的电容为C。长度也为L、阻值同为R的金属棒ab垂直于导轨放置，导轨处于磁感应强度为B、方向竖直向下的匀强磁场中。ab在外力作用下向右匀速运动且与导轨保持良好接触，在ab运动距离为s的过程中，整个回路中产生的焦耳热为Q。求：

如图所示，水平放置的平行板电容器M、N与一电源相连 在电容器的两板间有一带电的小球P处于静止状态 现将电容器两板间的距离增大，则 　　

如图所示，M、N是平行板电容器的两个极板，R₀为定值电阻，R₁、R₂为可调电阻，用绝缘细线将质量为m、带正电的小球悬于电容器内部．闭合电键S，小球静止时受到悬线的拉力为F．调节R₁、R₂ ， 关于F的大小判断正确的是（   ）

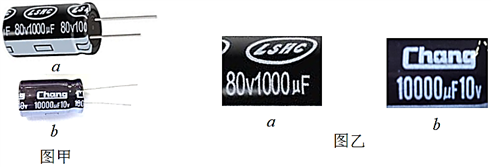

a、b两个电容器如图甲所示，图乙是它们的部分参数．由此可知，关于a、b两个电容器的下列说法正确的是（   ）

关于电容器，以下说法正确的是（   ）

阻值相等的四个电阻、电容为C的电容器及电动势为E、内阻可以忽略的电池连接成如图所示电路．开始时，开关S断开且电流稳定，然后闭合开关S，电流再次稳定．闭合开关前后电容器所带的电荷量（   ）

如图所示，两平行金属板M、N与电源相连，N板接地，在距两板等距离的P点固定一个带负电的点电荷，则（  ）

传感器是一种采集信息的重要器件。如图所示是一种测定压力的电容式传感器，A为固定电极，B为可动电极，组成一个电容大小可变的电容器。可动电极两端固定，当待测压力施加在可动电极上时，可动电极发生形变，从而改变了电容器的电容。现将此电容式传感器与灵敏电流表（电流从正接线柱流入指针向右偏转）和电源串联成闭合电路，在待测压力增大过程中，以下说法正确的是

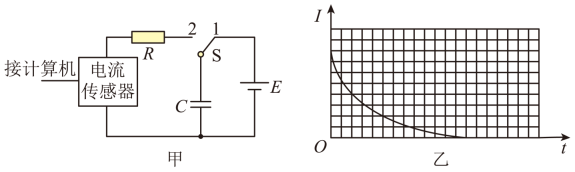

如图甲所示，在“用传感器观察平行板电容器的放电”实验中，单刀双掷开关先置于1位置，待一段时间后，再置于2位置，利用电容器放电过程中记录的数据作出的I-t图线如图乙所示，已知电源电动势为E，I-t图线与坐标轴围成的方格数为n，方格纸每小格面积代表的电量为q。下列说法错误的是（　　）

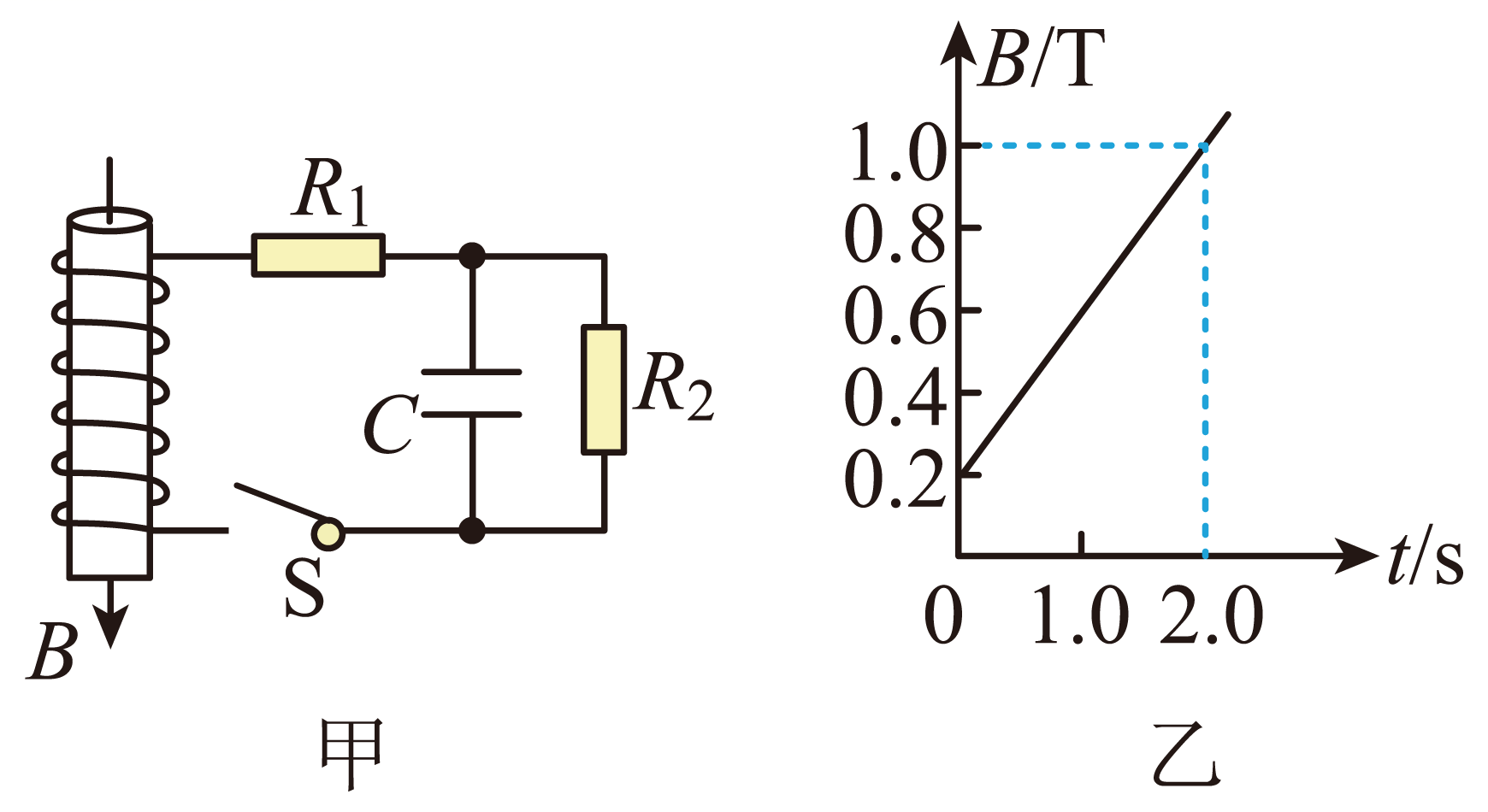

在如图甲所示的电路中，螺线管匝数匝，横截面积。螺线管导线电阻 ， ， ， 。在一段时间内，穿过螺线管的磁场的磁感应强度B按如图乙所示的规律变化。规定图中磁场向下为磁场的正方向，求：

如图所示，有一平行板电容器的电容为C，A板接地，中间开有一小孔，通过这一小孔连续地向电容器射入电子，电子射入小孔时的速度为v₀ ， 单位时间内射入的电子数为n，电子质量为m，电量为e，电容器原来不带电。随着电子不断射到B板并均留在B板上，电容器两极板间的电势差将不断增大，则从开始射入电子到电容器极板间电势差达到最大所需要的时间为（   ）

某研究性学习小组用如图甲所示装置研究平行板电容器的放电现象，开关先置于1位置对电容器充电，稳定后，开关置于2位置，利用电流传感器记录电容器放电过程，作出I-t图线如图乙所示，已知电源E的输出电压恒为U，I-t图线与坐标轴围成的面积为S。下列说法正确的是（   ）

如图所示，两平行金属板M、N水平正对放置并接到恒压直流电源上，N板接地。P为两板间的一点，电荷量为−q的小球恰好静止在P点。下列判断正确的是（   ）。
