4 力的合成 知识点题库

如图所示，建筑工人通过由一个动滑轮和一个定滑轮组成的滑轮组将一重物缓慢吊起，在此过程中，如果不计滑轮与绳的重力及摩擦，则（   ）

长度为L的轻绳固定在水平天花板A点和竖直墙B点，绳上挂一定滑轮（质量不计），滑轮下吊一重物C，两绳之间夹角为θ，当绳子缓慢从B点移到动B′点后，则以下说法正确的是（   ）

三段不可伸长的细绳OA、OB、OC能承受的最大拉力相同，它们共同悬挂一重物，如图所示，其中OB是水平的，A端、B端固定，若逐渐增加C端所挂物体的质量，则最先断的绳是（   ）

如图所示，物体A通过绕过定滑轮的细绳拉住物体B，使物体B静止在斜面上．则斜面对物体B的摩擦力（   ）

新疆达瓦孜艺术第六代传人，高空王子阿迪力曾成功挑战广州“小蛮腰”。如图所示，阿迪力蒙眼在某段高空水平钢丝上表演“金鸡独立”时，他（含手中横杆）受到的支持力与重力的关系是（   ）

如甲图所示把一根长20cm的轻质弹簧上端固定，下端系一质量1kg的木块，当木块静止时，弹簧长为25cm；把此木块放在水平桌面上，用这个轻质弹簧水平拉它，当弹簧长为22cm时，木块沿桌面匀速运动，如乙图。（g取10m/s²）求：

如图所示，一条形磁铁放在水平桌面上，在其左上方固定一根与磁铁垂直的长直导线，当导线中通以图示方向的电流时（   ）

在两个倾角均为α的光滑斜面上各放有一个相同的金属棒，金属棒中分别通有电流I₁和I₂ ， 磁场的磁感应强度的大小相同，方向如图甲、乙所示，两根金属棒均处于平衡状态，则两种情况下的电流的比值I₁∶I₂为(   )

如图所示，大小分别为F₁、F₂、F₃的三个力恰好围成一个闭合的三角形，且三个力的大小关系是F₁＜F₂＜F₃ ， 则下列四个图中，这三个力的合力最大的是（   ）

足够长的光滑细杆竖直固定在地面上，轻弹簧及小球A、B均套在细杆上，弹簧下端固定在地面上，上端和质量为m₁=50g的小球A相连，质量为m₂=30g的小球B放置在小球A上，此时A、B均处于静止状态，弹簧的压缩量x₀=0.16m，如图所示。从t=0时开始，对小球B施加竖直向上的外力，使小球B始终沿杆向上做匀加速直线运动。经过一段时间后A、B两球分离；再经过同样长的时间，B球距其出发点的距离恰好也为x₀。弹簧的形变始终在弹性限度内，重力加速度取g=10m/s²。求：

如图所示，质量为m的小球a、b之间用轻绳相连，小球a通过轻杆固定在左侧竖直墙壁上，轻杆与竖直墙壁夹角为30°．现改变作用在小球b上的外力的大小和方向，轻绳与竖直方向的夹角保持60°不变，则（   ）

如图所示，物块M通过与斜面平行的细绳与小物块m相连。斜面的倾角 可以改变，讨论物块M对斜面的摩擦力的大小，则有（   ）

如图所示，在水平桌面上放置一斜面体A，物块Q和物体P叠放在斜面上，P的上表面水平，整个系统处于静止状态。若将Q和P、P与A、A与桌面之间摩擦力的大小分别用f₁、f₂和f₃表示.则（    ）

如图甲，手提电脑散热底座一般设置有四个卡位用来调节角度。某同学将电脑放在散热底座上，为了获得更好的舒适度，由原卡位1调至卡位4（如图乙），电脑始终处于静止状态，则（   ）

如图所示，小车A静置在水平地面上，斜面B置于小车A上，滑块C放在斜面B上，一根轻弹簧一端固定在小车A上的P点、另一端系在滑块C上的Q点，弹簧PQ与B的斜面垂直，A、B、C三个物体均保持静止，下列有关斜面B、滑块C的受力情况的描述正确的是（   ）

如图所示，用两根细线把A、B两小球悬挂在天花板上的同一点O，并用第三根细线连接A、B两小球，然后用某个力F作用在小球A上，使三根细线均处于直线状态，且OB细线恰好沿竖直方向，两小球均处于静止状态.则该力可能为图中的（   ）

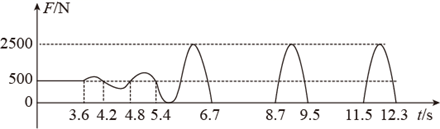

一位蹦床运动员仅在竖直方向上运动，弹簧床对该运动员的弹力F随时间t的变化规律如图所示。不计阻力，取重力加速度g=10m/s²根据信息可求得（   ）

一人沿着光滑斜面向上拉一个物体沿斜面向上匀速运动，物体质量10kg，斜面倾角30^° ， 求：

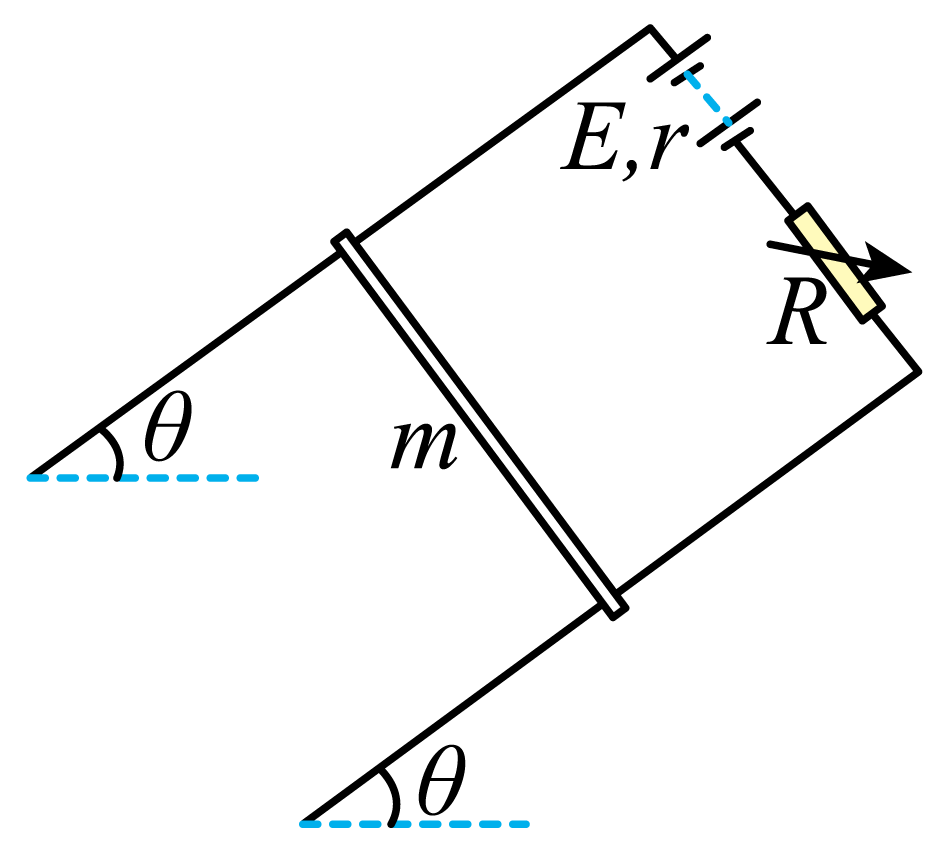

如图所示，两平行光滑金属导轨间的距离 ， 金属导轨所在的平面与水平面夹角 ， 空间内存在匀强磁场。金属导轨的一端接有电动势、内阻的直流电源。现把一质量的导体棒放在金属导轨上，当电阻箱的电阻调为时，导体棒恰好静止。导体棒与金属导轨垂直且接触良好，金属导轨和导体棒电阻不计， ， 。

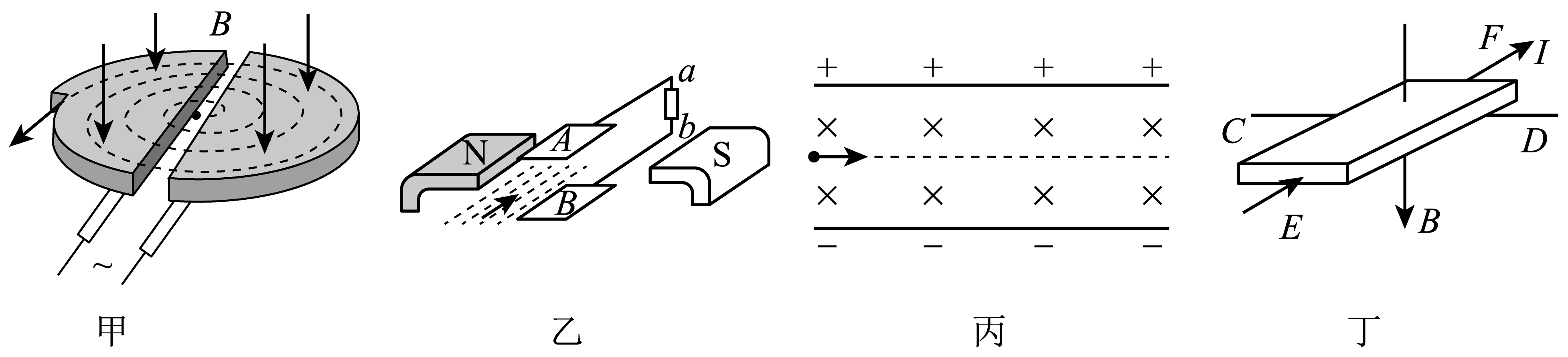

如图，下列说法正确的是（   ）
