第二节凸透镜成像的规律知识点题库

如图所示的是教学中常用的投影器的结构示意图，下面关于投影器的四句说法中正确的是（）

A . 螺纹透镜对灯泡发出的光有发散作用 B . 透明胶片与凸透镜的距离大于2倍焦距 C . 在屏幕上可以观察到胶片上箭头的虚像 D . 平面镜的作用是改变光的传播方向

小明拍完毕业照合影后，想拍一张单身照，摄影师应采取的方法是（）

A . 使照相机靠近他，同时镜头往后缩，离胶片近一些 B . 使照相机靠近他，同时镜头向前伸，离胶片远一些 C . 使照相机远离他，同时镜头往后缩，离胶片近一些 D . 使照相机远离他，同时镜头往前伸，离胶片远一些

小玉同学研究凸透镜成像规律，发现蜡烛、凸透镜和光屏如图所示放置时，蜡烛通过凸透镜在光屏上形成一个清晰的像，这个像的特点是：（选填“正立”或“倒立”；“放大”或“缩小”）的实像，（选填“照相机”或“投影仪”）就是利用凸透镜的这个特点制成的．现保持凸透镜的位置不变，将光屏与蜡烛的位置对调，则光屏上（选填“能”或“不能”）形成一个清晰的像．

用水彩笔在磨砂电灯泡的侧面画一个图案，然后把电灯泡接到电路中让其发光，拿一个凸透镜在灯泡图案与其正对的白墙之间（图案与白墙之间距离较大）移动，则所画图案在墙上成清晰像的情况是（　　）

A . 不能成像 B . 能成一次像，是放大、正立的虚像 C . 能成两次像，一次是放大、倒立的实像，一次是缩小、倒立的实像 D . 能成三次像，一次是缩小、倒立的实像，一次是等大、倒立的实像，一次是放大、倒立的实像

在做“凸透镜成像”实验时，凸透镜的焦距是10cm，烛焰到光屏的距离为50cm．保持烛焰与光屏的距离不变，将凸透镜从光屏处缓慢靠近烛焰的过程中，下列说法正确的是（）

A . 光屏上只能一次接收到像 B . 光屏能两次接收到像 C . 光屏能无数次接收到像 D . 只能成一次虚像

小明做“探究凸透镜成像规律”实验．小明利用如图所示装置进行实验，并将凸透镜固定在50cm位置保持不动．

_x0000_i1048

（1）实验前，首先调节光源、凸透镜和光屏的高度，使它们的中心大致在同一上，其目的是使．
（2）实验前，小明将凸透镜正对阳光，适当移动光屏的位置，当光屏上出现一个最小最亮的圆点时，小明测得圆点与凸透镜之间距离为10cm，则凸透镜的焦距为 cm．
（3）当蜡烛位于如图位置时，调整光屏位置可看到清晰的立像（选填“正”、“倒”）．

如图所示，小明用一个焦距未知的凸透镜、蜡烛、光屏、光具座探究凸透镜成像规律：

（1）由图a可知，该凸透镜的焦距是cm．
（2）如图b所示，若在光屏上（光屏未画出）能得到清晰放大的烛焰的像，则蜡烛可能置于凸透镜左边a、b、c、d四点中的点上（P点是该凸透镜的2倍焦距处），此成像特点可应用在上（选填“投影仪”、“照相机”或“放大镜”）．
（3）通过实验，小明发现蜡烛离凸透镜越远，光屏上得到的清晰像越（填“大”或“小”）．

如图所示是照相机的成像示意图，以下说法中正确的是（）

A . 照相机使用的是凸透镜 B . 照相机使用的是凹透镜 C . 所成的像是正立、缩小的实像 D . 所成的像是倒屯、缩小的虚像

在“探究凸透镜成像规律“实验中，凸透镜焦距为10cm，蜡烛、透镜和光屏的位置如图所示．

（1）图中光屏上呈一清晰的像，该像是倒立、（选填”放大”、“等大”或“缩小”）的实像
（2）图中固定蜡烛位置不变，将透镜移到60cm刻度线处，要在光屏上再次看到清晰的像，应将光屏向（选填“左”或“右”）移动
（3）图中固定透镜位置不变，将蜡烛移到45cm刻度线处，移动光屏（选填“能”或“不能”，下同）承接到像，把光屏放在蜡烛的左侧，移动光屏承接到像．
（4）图中将一个眼镜片放在透镜和烛焰之间，光屏上的像变模糊了，将光屏向左移动，光屏上再次呈现清晰的像，该眼镜片是（选填“近视“或“远视”）眼镜的镜片．

小明同学在做“探究凸透镜成像现律”的实验。

（1）物体离照相机的镜头比较远，成倒立、缩小的实像，物体离投影仪的镜头比较近，成倒立、放大的实像，物体离放大镜比较近，成放大、正立的虚像。据此小明提出的问题是，像的虚实、大小、正倒跟有什么关系？
（2）小明所用实验装置如图甲所示，若将凸透镜放在光具座刻度50cm位置处不变，把蜡烛放在刻度10cm处，光屏放在图示位置处恰好成一清晰的像，利用此时凸透镜成像的特点制成的光学仪器是（照相机/放大镜/投影仪）。
（3）如图乙所示是小明通过实验得到的凸透镜成像时的像距v和物距u关系的图象，由图象可知，该凸透镜焦距为cm，成实像时物距逐渐减小，像距逐渐。当u＞2f时，物体移动速度（大于/小于/等于）像移动的速度。
（4）实验完成之后，小莉把自己的近视眼镜放在蜡烛与凸透镜之间，如图丙所示，光屏上原来清晰的像变得模糊了，若想在光屏上重新得到清晰的像，在不改变蜡烛和凸透镜位置的情况下，应将光屏（靠近/远离）凸透镜。

在探究“凸透镜成像规律”的实验中，将蜡烛、凸透镜、光屏依次放在光具座上，具体操作如下：

（1）点燃蜡烛，调节烛焰、凸透镜、光屏的中心大致在。

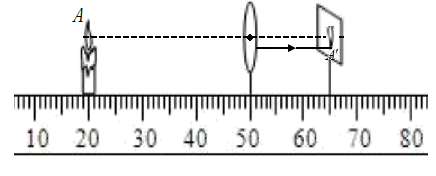

（2）图中燃尖A点发出的光线经凸透镜折射后在光屏上成像 $\text{[math]}$ ，请画出A点发出的入射光线。由此可测得该凸透镜的焦距约为cm。
（3）将蜡烛从图中位置向左移动5cm，要在光屏上看到清晰的像，应将光屏向移动适当距离；或者光屏位置不动，在蜡烛和凸透镜之间的合适位置放一个（选填“近视镜”或“远视镜”）。

用如图所示装置模拟人眼成像情况,此时烛焰在光屏上成清晰的像，将蜡烛远离凸透镜时,光屏上的像变模糊．若用此实验模拟人眼的调节功能,重新在光屏上得到清晰的像,应该进行的操作是（）

图片_x0020_100001

A . 将光屏靠近凸透镜 B . 将光屏远离凸透镜 C . 换焦距更大的凸透镜 D . 换焦距更小的凸透镜

小玉同学研究凸透镜成像规律，发现蜡烛、凸透镜和光屏如图所示放置时，蜡烛通过凸透镜在光屏上成一个倒立(填“放大”或“缩小”)的实像，(填“照相机”或“幻灯机”)就是利用凸透镜的这个特点制成的。

图片_x0020_1209601024

当物体距凸透镜8cm时，在凸透镜的另一侧光屏上成一个清晰放大的像，若只将凸透镜向光屏方向移动2cm，则在光屏上又成了一个清晰的像，那么该凸透镜的焦距f范围为。

在“探究凸透镜成像的规律”的实验中，小明利用如图所示的装置进行实验，他先调整烛焰中心、透镜中心及光屏中心位于同一高度上，然后将它们调节到图示位置时，光屏上得到清晰的像。

（1）此时像的特点是什么？（说明像的倒正、大小和虚实）
（2）若保持透镜位置不动，把蜡烛移到零刻度处，则应向（选填“左”或“右”）移动光屏才能在光屏上再次得到清晰的像，且像的大小（选填“变大”、“变小”或“不变”）；
（3）若将蜡烛移到20cm刻度处透镜保持不动，移动光屏后再次得到清晰的像，则此时蜡烛经凸透镜成（选填“放大”、“缩小”或“等大”）的像；
（4）人的眼睛是通过改变晶状体的厚度来看清远近不同物体的，现将图中虚线圆圈部分行做是人的“眼睛”，当蜡烛远离“眼睛”时，“眼睛”需调节凸透镜的厚度使其（选填“变薄”或“变厚”），改变其对光线的偏折能力，从而在光屏上成清晰的像。若该“眼睛”无法调节凸透镜达到应有的厚度，则该“眼睛”为（选填“近视眼”或“远视眼”），应该佩戴（选填“凸透镜”或“凹透镜”）进行矫正。

如图所示研究凸透镜成像实验的某一次实验，这一过程得出的实验结论是：；通过实验研究可得：当凸透镜成放大像时，像距v（填“大于”、“等于”或“小于”）物距u。

图片_x0020_1955615238

某同学在用一凸透镜研究其成像的规律时，得到的部分实验信息如下表所示。根据表中信息判定下列说法中正确的是（）

实验次序	1	2	3	4	5
物距u/cm	50	40	30	25	20
像距v/cm	22	24	30	38	60

A . 该凸透镜的焦距是15cm B . 当u=25cm时，凸透镜成放大的像，放大镜就是根据这一原理制成的 C . 当u=40cm时，凸透镜成缩小的像，照相机就是根据这一原理制成的 D . 若把物体从距凸透镜50cm处向距凸透镜20cm处移动，像会逐渐变小

“扬州是个好地方”，扬州电视台首次用5G无人机拍摄三湾花园的美丽全景。无人机上的摄像头与我们生活中的（选填“照相机”、“投影仪”或“放大镜”）的成像原理相同，当无人机靠近人拍摄时，所成的像将（选填“变大”、“变小”或“不变”）；去游玩时，有些同学不看美景却玩手机，若长时间盯着屏幕，容易导致视力下降，图（选填“甲”或“乙”）是近视眼的光路示意图，应该佩戴加以矫正（选填“凸透镜”或“凹透镜”）。

疫情期间，王老师利用手机直播网课（如图），下列说法正确的是（）

A . 黑板上的文字通过手机镜头成正立缩小的实像 B . 老师和黑板应位于手机镜头一倍焦距和两倍焦距之间 C . 为了让同学们看到黑板上的字更大，手机应靠近黑板 D . 凸透镜对光线具有发散作用

在“探究凸透镜成像规律”实验中，当蜡烛、凸透镜和光屏的位置如图所示时，光屏上成清晰的像。下列说法正确的是（）

A . 幻灯机应用了这一成像规律 B . 若蜡烛燃烧变短，光屏上的像会向下移动 C . 若凸透镜不动，光屏与蜡烛位置对调，光屏上不能承接到清晰的像 D . 在蜡烛和凸透镜之间放上远视镜片，将光屏左移可以承接到清晰的像
